Diy přehled programů pro navrhování domu nebo chalupy

Obsah článku

• Neprofesionální software
• Základní paradigma pro 3D modelování budov
• Začněte se základy: práce v aplikaci SketchUp
• Různé softwarové knihovny
• Import a podrobná grafika
• Je Autocad tak obtížný: jak rychle zvládnout vybraný program

Design pomáhá organizovat práci a dokončit potřebnou sadu materiálů a technických prostředků pro realizaci jakékoli stavby. Vývoj vizuální složky projektu – plány, řezy a pracovní výkresy – lze automatizovat pomocí speciálního softwaru třídy CAD nebo CAD.

Neprofesionální software

Je možné si 3D domov navrhnout sami, aniž byste byli specialistou na CAD? Tuto otázku lze považovat za téměř zcela vyřešenou: kladnou odpověď dává řada programů pro trojrozměrné modelování. Rychlost jejich vývoje je mnohem vyšší než při práci s profesionálním softwarem a vyžaduje méně technických znalostí. Je však nutné pochopit podstatu vytváření trojrozměrných modelů v této záležitosti..

Jednoduchost programu nemusí nutně znamenat, že má omezenou funkčnost. Lehké konstrukční nástroje postrádají nástroje pro optimalizaci práce na velkých projektech. Výrazným rysem je také méně dokonalý systém pro přípravu exportovaných výkresů – různé typy čar, kóty, poznámky pod čarou a poznámky nejsou podporovány. To však obvykle není vyžadováno pro amatérské použití..

Je také důležité zpočátku sdílet cíle, které jsou stanoveny při vývoji projektu. Pokud potřebujete technickou a projektovou dokumentaci, plány, řezy nebo výkresy jednotlivých jednotek, je lepší podívat se na programy, které jsou funkčně nejblíže CAD..

Ačkoli mnoho programů s výstupem projektové dokumentace podporuje natáčení trojrozměrných scén, jejich možnosti vykreslování jsou výrazně omezeny. Pokud je cílem získat vizuální představu o velikosti, měřítku, proporcích a cíli objektu, 3D vizualizační programy budou velkou pomocí. Mají bohatší výběr textur a více možností vykreslování..

Základní paradigma pro 3D modelování budov

Než přejdete k výběru softwaru pro vývoj projektů, ujistěte se, že rozumíte samotnému konceptu vytváření 3D modelů v kontextu architektury. V programech různých tříd může být stavební proces implementován různými způsoby..

Běžnou věcí je, že uživatel má zcela prázdné 3D prostředí. Jde o souřadnicový prostor se třemi osami, ve kterém je každý objekt vytvořen ručně a má pro každý bod specifické souřadnice..

Programy odvozené od systémů CAD používají techniku ​​kreslení tří pohledů vlastní návrhářům. Přístup do pracovního prostředí lze zajistit prostřednictvím jednoho ze čtyř výřezů: trojrozměrného s volným letem kamery, stejně jako s přednastavenými pohledy shora, z boku a zepředu. Toto paradigma je velmi výhodné, pokud úpravy nebo konstrukce jsou prováděny pouze ve dvou ze tří rovin. Práce s jednotlivými částmi objektů zaručujete zachování jejich tvaru v jiných projekcích. Kreslení čar se provádí jejich parametrizací pomocí souřadnic klíčových bodů, úhlů mezi čarami, poloměry a radiány.

Ve vykreslovacích programech, kde není jasná potřeba přesného dimenzování, ale měřítko a proporce jsou důležité, se používá poněkud odlišný princip. Když je nějaký objekt aktivován, je dodáván s manipulátorem a kotevním bodem. Manipulátor umožňuje pohybovat objektem po samostatných rovinách, osách nebo ve volném režimu. Kotevní bod (obvykle jeden z vrcholů) určuje prostorové souřadnice jednotlivých objektů v obecné scéně pro pohodlnější umístění a „ukotvení“..

To je hlavní rozdíl: ve vizuálních nástrojích se práce provádí na každém objektu zvlášť. Navíc její čáry nejsou nakresleny ručně: práce začíná s primitivy (koule, krychle, hranol), které mají jak jednotlivé vrcholy, tak hrany, a ploché plochy (polygony), které lze editovat.

Pro práci s celými objekty lze poskytnout modifikátory, které vám umožní ohýbat, kroucovat, protahovat a jinak deformovat běžné primitivy i složitější tvary. Protože pro výstup nejsou vyžadovány přesné rozměry, všechna měření se provádějí v konvenčních jednotkách..

Začněte se základy: práce v aplikaci SketchUp

Měli byste začít ovládat návrh domů pomocí programu, který se snadno používá a který vám umožní snadno přepnout na složitější nástroj v průběhu času. Hlavními výhodami aplikace SketchUp je dostupnost jejího vývoje pro laika a poměrně široká škála možností..

SketchUp představuje určitý druh mezivrstvy mezi CAD a rendererovými třídami. Na jedné straně má program základní kreslicí nástroje, schopnost přiřazovat asociativní kóty a manuálně připravovat více či méně tolerovatelné výkresy.

Na druhé straně, modelování a práce s objekty se řídí zjednodušeným schématem: nakreslíme dvourozměrný obrys postavy na vybranou rovinu, poté natáhneme nebo stiskneme její obrys a dáme objem. Program podporuje uložení textur nebo barev pro přípravu ukázkových náčrtů. Je také možné připojit vykreslovací stroj V-Ray pro fotografování scén s různými stupni vykreslování, až do absolutní realismu.

Různé softwarové knihovny

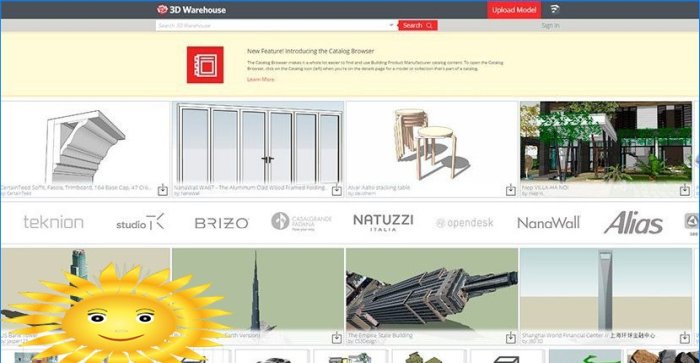

Hlavní nevýhodou aplikace SketchUp je téměř úplný nedostatek nástrojů pro práci se složitými zakřivenými tvary. To je však kompenzováno obrovskou knihovnou hotových modelů, které jsou načteny na scénu téměř za několik kliknutí. Všechny modely jsou importovány z centrálního katalogu programu, který je neustále aktualizován ostatními uživateli. Má vše od vodovodní armatury a kliky do květináčů..

SketchUp se však nemůže pochlubit celou řadou komponent knihovny. Existuje dobrý nástroj FloorPlan 3D, kde se většina práce provádí se součástmi standardní nebo připojené knihovny. Skutečností je, že tento program používá poněkud odlišnou koncepci rozvoje: program rozděluje budovu do samostatných místností a parametrizuje každou z nich, nastavuje jak technické parametry, tak i krycí materiály. Stejné pravidlo platí pro všechny ostatní objekty ve scéně..

Možnosti bohaté knihovny modelů jsou zobrazeny v plné síle při vybavení a dekorace interiéru. U stavebního projektu to nehraje klíčovou roli, ale umožňuje vám zajistit, aby se vše, co potřebujete, harmonicky hodilo do vytvořené místnosti..

Import a podrobná grafika

Programy CAD mají obvykle schopnost volně importovat projekty nebo výkresy do nástrojů pro vizuální zpracování. Nejjednodušším příkladem je, když máte k dispozici originální dokumentaci Autocad, kterou přivedete do aplikace SketchUp nebo 3ds Max a vytvoříte model s přibližnými hodnotami, ale podrobným vzhledem.

Je také možný opačný směr vývoje: podle údajů vizualizačního programu vytvoříte přibližný „vzorek“ projektu, podle kterého následně připravíte přesný projekt pro vypracování výkresů a specifikací pro materiály.

Pointa je, že byste se neměli spoléhat pouze na jeden softwarový produkt. I bez možnosti přímého importu projektů je mnohem pohodlnější rozdělit práci do dvou fází, přenos klíčových dat ručně. Posloupnost vývoje si můžete kdykoli vybrat sami.

Je Autocad tak obtížný: jak rychle zvládnout vybraný program

Již jsme řekli, že vysoká složitost programů Autocad a podobných CAD programů je způsobena potřebou kvalitní přípravy výkresů v plném souladu s normami ESKD nebo ISO. Také programy vysoké třídy složitosti se vyznačují schopností automaticky vypočítat použité materiály a pomoci s jejich umístěním po kusech. Práce může být prováděna standardní funkčností programu (Sema Extra, „K3-Cottage“), je také možné použít rozšíření a pluginy plug-in (Autocad, SketchUp, 3ds Max).

Dobrou zprávou je, že tento těžký program můžete použít i bez pokročilých znalostí. Téměř každý CAD nebo pokročilý renderer vám umožní začít se základy, procvičovat a postupně zlepšovat své dovednosti. Postupem času se můžete zastavit na určité úrovni studia a úspěšně využít znalosti získané v budoucnosti..

To je další důvod, proč začít s aplikací SketchUp. Jasně ukazuje základní techniky práce s kresbami, používání knihoven, vykreslování – trochu všeho. Je nepravděpodobné, že chcete platit od 500 USD za komerční softwarový produkt pro jednorázové použití, ale nikdo nezakazuje používání 30denní verze produktů Autodesk nebo instalace demo verze „K3-Cottage“. Díky zkušenostem s aplikací SketchUp strávíte minimum času ovládáním rozhraní jakéhokoli jiného programu a okamžitě pokračujete v práci na projektu.
