Instalace izolované monolitické desky s podlahovým vytápěním

Obsah článku



Na základové desce USP nebo UFP se staví stále více kvalitních moderních domů. Dnes naše poradenská stránka zváží, jaké je vhodné takové rozhodnutí, v jakých případech má smysl položit dům na desku, a také poskytnout základní pokyny pro stavbu monolitického základového pláště s izolací.

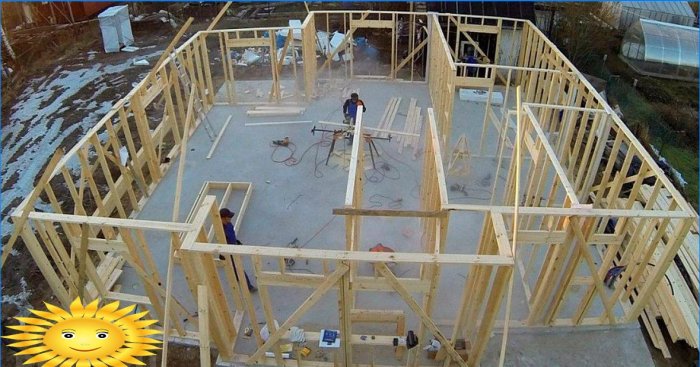

Instalace izolované monolitické desky s podlahovým vytápěním

Využijte deskového základu

V individuální výstavbě se pokládka budovy na základové desce provádí ve dvou případech:

  1. Když se staví těžká budova na oslabené půdě, s vysokou úrovní země nebo výrazným zdvihem. Deska pomáhá snižovat tlak na půdu a je nejstabilnějším typem základů.
  2. Při stavbě domu s nízkou tepelnou rovnováhou. Takový základ pomáhá minimalizovat tepelné ztráty do země a umožňuje, aby se podlahové vytápění použilo jako jediný způsob vytápění.

Ve druhém případě se definitivní plus zbavuje topných zařízení a potrubí. Kromě toho jsou při správném zpracování základové desky výborným základem pro jemné podlahové krytiny. Možnost pokládky komunikací v desce představované jako výhoda není taková: je mnohem snazší pokládat vodovodní a kanalizační potrubí s pásovým základem se zásypem.

Deskový základ dobře zvládne pohyb půdy ve svislém i vodorovném směru. Monolitická základna může být instalována v oblastech, kde bylo provedeno terasování nebo plánování s výplní, čas na smrštění půdy není nutný.

Jediným nebezpečím pro monolitickou desku je nerovnoměrné stlačování půdy za předpokladu, že plocha s měkkou nebo mobilní půdou zabírá více než 40% plochy desky. Z tohoto důvodu je provádění hydrogeologických průzkumů pro vypracování stavebního projektu přísně povinné.

Instalace izolované monolitické desky s podlahovým vytápěním

Konstrukce základové desky

Deska sleduje obrysy vnějších stěn budovy s výstupkem od 50 do 80 mm. Taková tolerance je nutná pro kompenzaci kroucení bednění a zakřivení stěn tak, aby na žádném místě nezůstaly viset nad základem..

Tloušťka desky se volí podle požadované únosnosti v ohybu. Vážné výpočty by měly být prováděny pouze při stavbě budov na dvou podlažích, včetně suterénu. Standardní tloušťka desky 35 cm je dostačující i pro cihlové budovy, zejména pokud je základ vyroben finskou technologií a má na okrajích výztuhy..

Instalace izolované monolitické desky s podlahovým vytápěním

Tloušťka 35 cm je z jednoduchého důvodu považována za standardní. Ochranné vrstvy betonu pro horní a dolní pásy výztuže jsou 50 a 70 mm. Zbývajících 230 mm je optimální vzdálenost mezi výztužnými oky, která je nezbytná pro správné vnímání tahových a ohybových zatížení.

Ve většině případů je síla takové desky nadměrná. Pokud existuje touha ušetřit peníze na beton a vyztužení nebo snížit tlak na zem kvůli jeho vysokému poklesu, lze provést pečlivý výpočet. Neexistuje jediný standard pro izolované monolitické desky, ale při vývoji můžete použít následující dokumenty:

  • SNiP 2.02.01–83 „Základy budov a staveb“ – základní informace o výpočtu základů a vývoji jejich struktury;
  • SP 50-101-2004 „Návrh a výstavba základů a základů budov a staveb“ – nejdůležitější soubor doporučení pro stavbu základů;
  • SP 20.13330.2011 „Zatížení a dopady“ – informace o výpočtu únosnosti nadace z hlediska mezních stavů;
  • SP 52-101-2003 „Betonové a železobetonové konstrukce bez předpínací výztuže“ – pomůže správně vyvinout výztužnou klec a tvar betonového výrobku.

Při výpočtu zatížení je třeba vzít v úvahu konfiguraci nosných stěn. Pokud jsou všechny umístěny podél obvodu, bude na ploše působit kombinovaný kroucení podél čočkové spiknutí. Pokud má dům vnitřní nosné stěny, zatížení bude rozloženo rovnoměrněji a pokud je základ dostatečně silný, může být torzní moment zanedbán. Hmotnost desky je možné odlehčit bez ztráty pevnosti pomocí příčného systému výztužných žeber. Vyrábějí se do výšky 40-50 cm, šířka se rovná tloušťce desky.

Příprava nadace

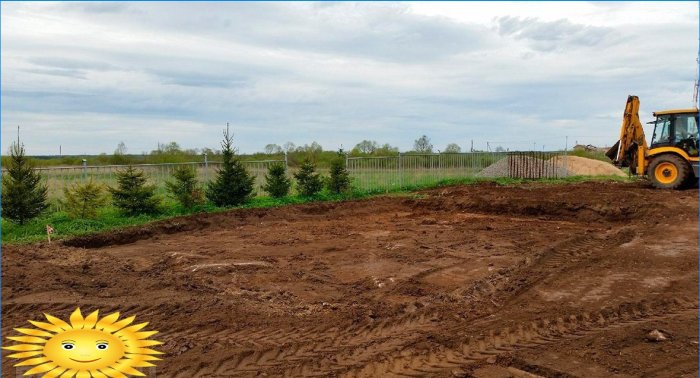

Základ desky musí nutně spočívat na polštáři z písku a štěrku, který chrání před mrazem a erozivním působením podzemní vody. Po geodézii a značení je nutné odstranit sodovkovou vrstvu z místa nebo vykopat zeminu do hloubky výskytu dostatečně hustých sedimentárních hornin. Rozměry jímky překračují konstrukční rozměry desky o 50–70 cm na každé straně. Dno je zhutněno vibrační metodou a je plánováno s tolerancí 3-5 cm.

Instalace izolované monolitické desky s podlahovým vytápěním

Vypouštění se provádí do výšky 30–35 cm, jedná se o poměrně velký objem štěrku, ale v případě nerovnoměrného stlačení půdy je nutné rozložit zatížení. Bez této izolace dojde k soustředěným zatížením překračujícím hranici reverzibilní deformace. Horní vrstva zásypu o tloušťce 40–60 cm je vyrobena z čistého písku bez jílových inkluzí a je oddělena od štěrku jehlou vpichovanou geotextilií. Pískový polštář zajistí rovnoměrnější rozložení zátěže a chrání hydroizolaci před protlačením.

Instalace izolované monolitické desky s podlahovým vytápěním

Instalace izolované monolitické desky s podlahovým vytápěním

Instalace izolované monolitické desky s podlahovým vytápěním

Štěrková podložka by měla být nalita po etapách, ve vrstvách 8-10 cm s mezilehlým zhutněním. K tomu je optimální použít drcený kámen frakce 20-40, vhodný je však i smíšený štěrk. Poměrně často se broušení nahrazuje patkou. Toto řešení je výhodné zejména v nepříznivých hydrogeologických podmínkách a při konstrukci desky na skládacích půdách..

Konstruktivní rozhodnutí

Existují dvě možnosti konstrukce základové desky vhodné pro uspořádání vyhřívané podlahy. Jeden typ se obvykle nazývá finský, druhý – švédský, o kterém naše stránky již psaly mnohokrát. Hlavní rozdíl spočívá v tom, že první varianta předpokládá umístění tepelné izolace na horní straně nosné základny, zatímco švédská deska leží na vrstvě expandovaného polystyrenu, která má dostatečně vysokou pevnost v tlaku..

Finská deska je v zařízení složitější: základna je poměrně tenká – do 15 cm s jedním výztužným pásem. Pro vyztužení je deska vybavena výztužnými žebry o rozměrech 20×15 cm, která jsou umístěna s krokem 130–150 cm. Po vybudování stavebního boxu je k desce připevněna izolace desky a je nalita vyztužená potěra o tloušťce 80 mm, uvnitř které jsou komunikační kanály a podlahové topné prvky. Jednou z hlavních výhod takového základového systému je to, že tepelný most podél obrysu podepření stěn k desce je téměř zcela vyloučen.

Instalace izolované monolitické desky s podlahovým vytápěním

Poslední problém ve švédské verzi nadace je řešen komplexní izolací suterénu budovy. Jako tepelná izolace se používá průmyslový expandovaný polystyren, který vydrží zvýšené zatížení. Protože hlavní pás tepelné ochrany je umístěn zcela pod základem, deska sama o sobě patří k teplému obrysu budovy a zajišťuje zvýšenou tepelnou setrvačnost.

Instalace izolované monolitické desky s podlahovým vytápěním

Jedním z rysů švédské desky jsou ochranné příruby podél obrysu na spodní straně základu. Plní dvě funkce: izolují a chrání izolaci před bočním tlakem půdy a posilují obvod desky, kde klesá hlavní zatížení ze stěn. Doporučuje se provádět lemování bez ohledu na to, zda má deska výztužná žebra. Šířka říms je 30–35 cm, hloubka až 50 cm, v závislosti na typu půdy a ročním množství srážek. Obecně lze říci, že švédská verze přírubové desky je nejvhodnější pro provoz v podnebí Sibiře a východní Evropy..

Instalace bednění

Bednění pro lití desek se skládá ze dvou částí: spodní a boční.

Boční bednění se provádí s panely sraženými na základě rámu vyrobeného z borovicového dřeva čtvercového se stranou 60–80 mm, v závislosti na masivitě desky. Ze dřeva se srazí rám až 2 m dlouhý a výška rovnající se skutečné výšce nadace. Rám musí být vyztužen propojkami vyrobenými ze stejného dřeva každých 40–50 cm. Na jedné straně je každá paluba opláštěna OSB nebo překližkou odolnou proti vlhkosti 10-12 mm.

Instalace izolované monolitické desky s podlahovým vytápěním

Montáž bednění se provádí doprovázením nivelace. Horní desky jsou nastaveny do společného obzoru, pro nastavení výšky paluby jsou přišroubovány k dřevěným kolíkům, které jsou zasunuty do země do hloubky 50 cm. V optimální verzi jsou kolíky umístěny naproti každé přepážce rámu bednění. Mezi nimi jsou štíty krouceny přímo skrz dřevo a v obou směrech.

Posílení bednění odolávajícímu hmotnosti betonu se provádí položením na sousední zeminu. S krokem 1 metru a odsazením od štítů 50–70 cm se do země do hloubky 30–40 cm vtlačují kolíky z proužku o rozměrech 100 x 100 mm. Do těchto paprsků dosedají sekce desek 50 x 100 mm, umístěné svisle na hraně. Na zadní straně jsou desky přišroubovány k rámu štítu. Všechny rozpěrky musí být spojeny společnou příčkou. Někdy jsou pro dodatečnou výztuž instalovány také vodorovné vzpěry, kterými jsou kolíky spojeny se dnem bednění, ale takový pohyb je vyžadován pouze tehdy, když je výška desky větší než 40 cm..

Spodní část bednění je řádně připravená základová jáma. Protože je hmotnost betonu vysoká a sama o sobě nemá pevnost před ztuhnutím, vážným problémem se může stát i sebemenší tlačení půdy. Proto je potřeba tolik úsilí na přípravu štěrkové podložky..

Instalace izolované monolitické desky s podlahovým vytápěním

Expandované polystyrenové desky se pokládají na horní stranu přípravné vrstvy nebo základny, zatímco hydroizolace podél obvodu budoucí desky je uvnitř zastrčena a přibita k nim sponkami. Je vhodné koupit izolaci o takové tloušťce, že ji lze umístit do dvou vrstev a posunovat spáry pro obvaz.

Existují dva typy konfigurace spodního bednění. V prvním případě jsou na desky položeny čtvercové krabice o straně 130–150 cm, které tvoří bednění výztuh. Po získání síly po dobu 3 dnů se krabice odstraní a mezery mezi žebry se vyplní štěrkem frakce 20 nebo expandovanou hlínou. Poté se ke kotvům vyčnívajícím z žeber připevní výztužná síť a nalije se horní deska o tloušťce 100 – 120 mm..

Instalace izolované monolitické desky s podlahovým vytápěním

Ve druhé verzi nejsou žádná výztužná žebra, ale je zde spodní příruba. Západní stavitelé ji vytvářejí pomocí speciálních tvarovaných polystyrénových výrobků: ve střední části jsou položeny obyčejné ploché desky a na okrajích jsou umístěny pěnové misky. Na domácím staveništi to často dělají jiným způsobem: vrchní vrstva štěrkového polštáře je po obvodu odstraněna a uprostřed je umístěna izolace o tloušťce 150-200 mm. V tomto případě je podél obvodu vytvořen příkop, ve kterém je vyztužení uloženo ve tvaru čtvercového rámu 200×200 mm.

Výztuž a lití betonu

Hlavním problémem nalití desky izolací je vysoké riziko, že expandovaný polystyren může vznášet, nebo v důsledku netěsného bednění dojde k hromadnému úniku a odhadované množství betonu nebude stačit. Musíte si objednat beton s rezervou: od 0,3 do 0,5 m3 pro ztráty v mixéru a čerpadle plus 3% z celkového objemu.

Instalace izolované monolitické desky s podlahovým vytápěním

Konkrétní práce se provádějí ve dvou fázích. V první fázi se na místě připravuje beton třídy M100, který se z vnější strany bednění nalije do všech existujících mezer. Současně je směs připravena co nejhrubší..

Po utěsnění bednění se sestaví výztužná klec. První řada ok je položena na rozpěrné hmoždinky poskytující spodní ochrannou vrstvu 30 mm. První řada výztuže je určena pro vnímání sekundárních zatížení, proto je vyrobena z tenké výztuže, ale síť má častější rozestupy. Svorky ve tvaru písmene U jsou spojeny se spodní výztuží, která reguluje mezeru mezi oky. Je zvolen tak, aby horní vrstva betonu nebyla menší než 40 mm. Výztuž se používá s tloušťkou 14 mm, přičemž rozteč pokládky může být od 160 do 300 mm. Obsah, tloušťka a umístění výztuže jsou stanoveny v závislosti na hmotnosti budovy a hydrogeologických podmínkách, téměř jakákoli online kalkulačka pomůže zvládnout tento úkol.

Instalace izolované monolitické desky s podlahovým vytápěním

Aby se zabránilo vytlačování polystyrenové pěny do betonu, je deska nalita počínaje od středu. Plnění se provádí stejným způsobem jako u monolitického překrytí – čerpáním přes rameno. Výška pádu by měla být 60–80 cm, výložník by neměl být větší než 5 metrů. Pokud hmota získá příliš mnoho rychlosti, může to poškodit výztužnou klec. Současně, přílišné krmení způsobí, že se ve spodní vrstvě vytvoří dutiny..

Deska se nalije v jedné fázi, ale současně přerušení mezi částmi betonu umožňuje vytvrzení před konečným vyplněním formy, která se používá jako hlavní způsob, jak zabránit tomu, aby izolace vzplala. Když je střední část desky zcela zaplněna, začne hmota klesat od okrajů do příruby. Po finálním vyplnění formy se beton zhutní ponořitelnými vibrátory, pokud je to nutné, přidáním směsi v místech tvorby otvorů.

Vyrovnání povrchu desky se provádí ve dvou fázích. Ihned po nalití a smrštění směsi se povrch vytáhne širokými škrabkami, odstraní stopy a vyrovná velké uzly. Po 21 dnech vytvrzování je beton mokrým pískováním a tvoří téměř ideální vodorovnou rovinu, která slouží jako dokončené podloží..
