Rámové trámové podlahy, které budou tentokrát probrány, se úspěšně používají nejen v zárubních, ale i kamenných domech. Povíme vám o hlavních vlastnostech jejich zařízení a podrobně popíšeme proces instalace od montáže nosného systému po instalaci hrubých povrchových úprav.

Dřevěná podlaha v panelovém domě

Obecná specifika

Podlahové desky jsou považovány za jednu z hlavních výzev ve stavebnictví. S požadavky na vysokou pevnost, únosnost a kvalitní zvukovou izolaci zůstávají monolitické a prefabrikované monolitické technologie téměř jedinou možností. Instalace betonové podlahy však vyžaduje použití těžkého stavebního vybavení, které je nejen drahé, ale také ne vždy možné kvůli nedostatku běžných přístupových cest ke staveništi. Kromě toho se během výstavby používá velké množství drahé oceli a betonu, zvyšuje se zatížení na základech a nosných zdech a vyžaduje se pronájem bednění..

Existují však alternativy k betonovým deskám, z nichž nejatraktivnější je použití rámovacího systému na nosných trámech. Tento typ podlah se úspěšně používá v moderních finských domech: co se týče výkonu, nejsou nižší než betonové, ale zároveň mají konzistentní montážní technologii, která nezahrnuje montážní práce, jsou lehčí a poskytují jednoduché zapojení inženýrských sítí..

Dřevěné příhradové nosníky v rámovém domě

Zároveň mají trámové podlahy řadu nevýhod. Hlavní je velká tlouštka, která nutí zvýšení výšky stěn, aby byla zachována konstrukční výška stropů. Další nevýhodou je snížená životnost ve srovnání se železobetonem. I přes určitou nadměrnou spotřebu materiálu při stavbě stěn je tento druh překrytí stále ekonomicky výhodný a životnost je snížena na pouhých 50–70 let, což je dost pro soukromou výstavbu bytů..

Zařízení pro přenášení systému

Nosnou podlahovou soustavu představují nosníky, které mohou být jedním z následujících konstrukčních prvků:

  1. Lepená borovice deska 250 – 300 mm široká. Pevnost masivního dřeva není ohrožena, takže hustota lepených deskových nosníků je nižší než v případě jiných materiálů. Nevýhody jsou také: vysoké náklady a délka omezená na šest metrů.

Lepená deska se překrývá

  1. Dřevěné I-paprsky se v poslední době staly na domácím trhu poměrně běžným materiálem. Relativně nízká pevnost v ohybu je kompenzována možností užšího umístění paprsků, což umožňuje relativně nízké náklady na paprsek I. Hlavní výhodou je značná délka paprsků, která umožňuje překlenutí rozpětí až 13 metrů bez spojení. Upřednostňujte I-paprsek s LVL police a OSB žebra o tloušťce 10 mm nebo více.

Překrývání rámu domu z I-paprsků

  1. Dřevěné vazníky mohou být sestaveny z dostupného řeziva. Toto je nejvýhodnější varianta pro nosníky, při jejichž výrobě se používají borovicové nosníky o tloušťce 50–70 mm. Hlavní nevýhodou je složitost výpočtu únosnosti, která vyžaduje značnou míru bezpečnosti. Kromě toho trvá nějakou dobu sestavení vazníků, což zpomaluje proces výstavby..

Dřevěné střešní vazníky

  1. LVL je považován za nejautentičtější materiál finského podlahového podpůrného systému. Výhody materiálu: vysoká pevnost, značná délka formování, odolnost proti ohni a organickému poškození, nejvyšší z uvedených materiálů, životnost. Mezi nevýhody patří nejvýraznější nízká prevalence a vysoké náklady na vysoce kvalitní LVL..

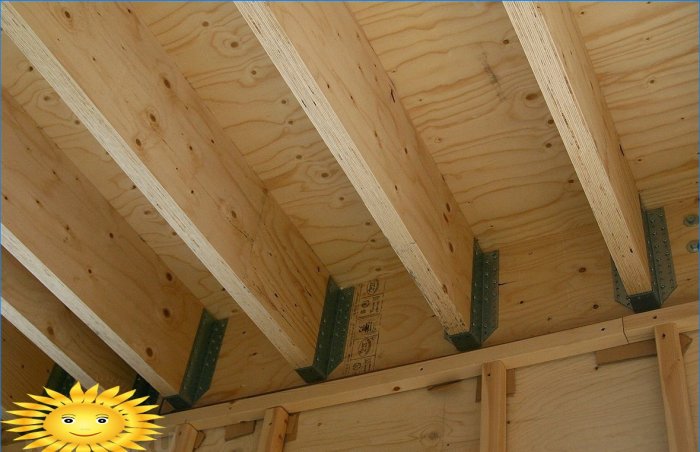

Překrývající se ze dřeva LVL

Kromě hlavních nosných prvků obsahuje podlahová konstrukce také další vazby, které vykonávají funkci polohování nosníků a jejich držení v poloze, která je optimální z hlediska vnímání zatížení. Jsou-li nosníky vyrobeny z lepených desek nebo LVL, jsou upevněny společně s rozpěrkami vyrobenými ze stejného materiálu. Distanční sloupky jsou rozloženy tak, aby rozložily nepřímé zatížení a usnadňovaly upevnění ke konci vázanky skrz tělo paprsku.

Nejvhodnější je upevnit příhradové nosníky a nosníky I horizontálními vložkami mezi horními a dolními trámci. Příhradové nosníky jsou předběžně nastaveny krok za krokem a vyrovnány, poté jsou dočasně připevněny deskami položenými diagonálně v horní a dolní rovině podlahy. Poté se vytvoří hlavní připojení a odstraní se dočasné rozpěrky. Rovněž je rozšířena konstrukční varianta, ve které hrají roli další vazby podlaha a lemovaný hrubý strop, avšak tato metoda překrývání je technologicky komplikovanější.

Trámová dřevěná podlaha v pórobetonovém domě

Je také nutné věnovat pozornost spojům podlahy se stěnou. Pokud mluvíme o kamenné budově, musí být ve zdi vytvořena lišta se šířkou nejméně třetiny výšky paprsku. Současně musí být v budovách složených z plynových křemičitanových bloků nainstalován pancéřovaný pás, který rozdělí zatížení od paprsků. Trámy jsou upevněny cementovou maltou a zdivem, tepelný most je odstraněn zakrytím trámů expandovaným polystyrenem. Je také možné překrývat se bez vytvoření čtvrtiny, v tomto případě se upevnění provádí pomocí speciálně tvarovaných držáků nosníků. V rámových domech jsou sloupy spodního patra pokryty masivní tyčí, která slouží jako nosná příčka pro nosníky a sloupy horního patra. Paprsky jsou upevněny skrz nosník zespodu.

Pokládání komunikací

Není obtížné umístit inženýrské sítě rovnoběžně s nosnými trámy. Při správné organizaci vám tato možnost umožňuje položit až 80-90% všech inženýrských sítí, aniž by došlo k narušení struktury podpůrného systému..

Je však téměř nevyhnutelné, aby v paprskech byly provedeny průchody. Paprsky lze vrtat, pouze pokud je splněno několik podmínek:

  1. Průměr otvoru by neměl přesáhnout 1/3 výšky paprsku.
  2. Otvory by měly být umístěny nejméně 50 mm k okrajům nosníku, ideálně přesně ve středu.
  3. Otvory nemohou být provedeny blíže než 150 mm od konce nosníku nebo od krajního nosného bodu.
  4. Mezi otvory ve stejném paprsku musí být zachována vzdálenost 4násobek průměru.

Pokládka komunikace v dřevěné podlaze

Při dodržení těchto podmínek je docela snadné položit hlavní komunikace na strop: hrubé instalace, elektrika a nízký proud. Pokud však jde o ventilační potrubí, obvykle o průměru větším než 100 mm, průměr otvorů přesahuje povolený limit. Existuje několik řešení tohoto problému: uspořádat technickou dutinu ve stropu prvního patra, dávat přednost vazníkům místo nosníků, nebo vyztužit otvory, jejichž průměr přesahuje 1/3 výšky nosníku. Za tímto účelem jsou na místě, kde je vytvořen průchod, instalovány výztužné obložení, které zdvojnásobuje jmenovitý průřez nosného nosníku. Délka překrytí by měla být dostatečná k překrývání spojovací oblasti o vzdálenost 5 nebo vícekrát větší než je šířka otvoru. Obložení je zpravidla upevněno pomocí rozložených upevňovacích prvků: vyvrtáním až deseti průchozích otvorů pro šrouby nebo stahovací pásky.

Větrací kanály ve střešním nosníku

Stropní dekorace

Bezprostředně po dokončení pokládky komunikací je nutné provést přípravné dokončení stropu, aby se pak vyplnily stropní dutiny zvukově izolačním materiálem. Současně se připravují konstrukce nosného opláštění, aby se provedlo opláštění hrubého stropu.

Aby se odstranil tlak na utěsněnou stranu zavěšené prkenné struktury, je nutná podpora materiálu pro vyplňování desek. Za tímto účelem se na dno trámů přibije lať z latě 25×50 mm s krokem 30–40 cm. Specifická velikost kroku latů se stanoví tak, že mají překrývající se místa listů parotěsné zábrany. Film se lemuje zespodu a střílí se sponkami, potom se podél linie upevňovacího prvku přilepí pásek pásky..

Tepelná izolace dřevěných podlah

Instalace podpěrného lanka pod opláštěním se provádí buď na protikříži lemované zespodu podél linie nosníků, nebo na rovných závěsech a galvanickém profilu. V obou případech je nutné nejprve aplikovat značky na stěny označující axiální středy paprsků nebo být vedeny vůlí skrz fólii.

Hrubá podlaha

Výplň (minerální vlna) může být položena před dokončením stropu ve spodním patře. Přesto se doporučuje parotěsnou zábranu předem natřít, aby se bavlněná vlna při další práci nerozlila. Pokud je hustota plniva dostatečně vysoká na to, aby byla umístěna na ostrohu, není nutná žádná další podpora. Často se však ve stropech používá levnější minerální vlna o nízké hustotě, pro její pokládku musíte nejdříve položit překližku nebo desku MDF o tloušťce až 5 mm na latě.

Po úplném zaplnění překrývajících se dutin se celý koláč nahoře pokryje hustou geotextilií. Pokládka se provádí ve směru paprsků, překrytí se umisťuje přímo nad paprsky a přibije se k nim, přičemž předtím se složil dvojitý záhyb. Geotextilie jsou nezbytné k vyloučení zvětrávání částic minerální vlny během vibrací podlahy, proto musí mít tato bariéra utěsněné spoje a opěry.

Tepelná izolace a povrchová úprava mezifázového překrytí na dřevěných trámech

Z výše uvedeného je strop pokrytý podlahou z hranových desek nebo deskových materiálů o celkové tloušťce až 20 mm. Charakteristickým rysem finské technologie je instalace cementu nebo polosuchého potěru o tloušťce 50–70 mm nad podlahou. Právě tato verze dortu poskytuje nejkvalitnější zvukovou izolaci mezi podlahami a vysokou nosnost, srovnatelnou s dutými deskami – až 400 kg / m2.
