Instalace polypropylenových trubek pro kutily

Obsah článku

• Vlastnosti konstrukce polypropylenových potrubí
• Příprava materiálů
• Socketové svařování polypropylenových výrobků
• Potřebné nástroje
• Příprava na svařování
• Svařovací postup
• Vady spojení a jejich příčiny

Budeme rozumět technologickým prvkům návrhu a instalace tlakových polypropylenových trubek, zvládneme pravidla a jemnosti soklového polyfuzního svařování výrobků na bázi propylenu. Zvažte příčiny možných vad připojení a naučte se, jak se jim vyhnout.

Fyzikální vlastnosti polypropylenu určují specifické požadavky na plánování a instalaci potrubního systému.

Vlastnosti konstrukce polypropylenových potrubí

Polymerní výrobky mají tendenci se při ochlazování zmenšovat a při zahřívání prodlužovat. Tato vlastnost nemá vliv na systémy se studenou vodou, ale je důležitá při plánování topných systémů a zásobování horkou vodou.

Existuje několik možností kompenzace lineární expanze trubek o délce více než 5 metrů. Přirozená flexibilita polymeru se používá v rohových sekcích, které jsou ukotveny v kluzných ložiskách a ohýbají se s kolísáním teploty.

Expandéry ve tvaru písmene U vyrobené ze spojek a kusů trubek fungují podobným způsobem..

Dilatační spáry ve tvaru smyčky jsou vhodné pro tlumení rozpínání v rozsahu 45–80 mm, v závislosti na průměru trubky.

Dalším jednoduchým a rychlým řešením je instalace axiální dilatační spáry, která je vybavena upevňovacími prvky a zabírá minimum místa.

Při výměně trubek v koupelně je navrženo pohyblivé upevnění sítě, které zajišťuje volný pohyb potrubí v podpěrách a nevyžaduje další dilatační spáry. Při pokládání potrubí do kanálů a šachet jsou stoupačky umístěny od stěn, čímž se zvětšuje ohybové rameno.

Příprava materiálů

S ohledem na zvláštnosti provozu budoucího potrubí vyberte vhodný typ polypropylenových trubek, které jsou rozděleny do tříd a mají různé označení:

1. Pro studenou vodu – PN10, PN16.
2. Pro horké – PN20.
3. Pro topné systémy – PN25.

Mezi značkami PN20 a PN16 je malý cenový rozdíl, a proto se při úplné výměně komunikace obvykle používá potrubí PN20 pro všechny vodovodní potrubí. Zařízení je dodáváno s tenkými trubkami (21,2 – vnější průměr), silnější produkty se používají pro stoupačky a připojují několik spotřebitelů.

Předběžně je vytvořeno schéma zásobování vodou, vnitřní dálnice jsou navrženy na svařovaných spojkách, oddělitelná připojení jsou plánována na místech přístupných pro kontrolu. Na základě vytvořených výkresů se vypočítá délka potrubí a počet součástí.

Příklad zapojení polypropylenových trubek v koupelně: 1 – kulové kohouty; 2 – čtverec s držákem pro připojení záchodové mísy; 3 – polypropylenové tričko; 4 – polypropylenové trubky; 5 – dvojité lokty s upevňovacími prvky pro připojení dřezů a koupelnových směšovačů; 6 – polypropylenový roh 90 °

Socketové svařování polypropylenových výrobků

Trubky z polypropylenu ráže až 63 mm jsou spojeny svařováním objímkou. Dvě trubky jsou spojeny pomocí třetího prvku – spojky a závitové sestavy jsou uspořádány pomocí rozšířených tvarovek.

Potřebné nástroje

Pro vlastní svařování polypropylenového potrubí budete potřebovat:

1. Svařovací stroj na polyfúzi, trysky správné velikosti.
2. Kontaktní teploměr.
3. Páska klíč.
4. Elektrický prodlužovací kabel.
5. Řezačka trubek pro plastové trubky.
6. Striptérka.
7. Ruleta, fixka, ostrý nůž.
8. Odmašťování alkoholu.
9. Hadřík z přírodní tkaniny.
10. Montážní svorky.

Nemá smysl kupovat svařovací jednotku pro jednorázové použití – je vhodnější zapůjčit si celou sadu nástrojů, včetně všeho, co potřebujete pro instalační práce.

Příprava na svařování

Před svařováním pečlivě zkontrolujte všechny deformace veškerého materiálu. Zkontrolujte armatury nasazením na trysku – příliš volně usazené části jsou vyřazeny. Provozovatelnost ventilů a kohoutů je sledována, závity jsou poháněny protějškem.

Zkušební řez trubky se provádí nůžkami, v případě stlačení stěn produktu se pracovní části nástroje naostří.

Svařovací postup

Svařovací jednotka je umístěna na rovném povrchu, připevňují se přídavná zařízení. Nastavením regulátoru teploty na 250–270 ° C zapněte napájení zařízení. Po zahřátí zařízení (10-15 minut) vyčistěte trysky plachtovým hadříkem od nečistot, které zůstaly po předchozím svařování. Začnou fungovat po zahřátí nástroje na 260 ° C, jak ukazuje indikátor, a pomocí kontaktní teploměru zkontrolují teplotu trysky. Poté pokračujte přímo ke svařování:

1. Trubku nařežte na požadovanou velikost v pravém úhlu, s ohledem na vstup do armatur.

2. Při řezání pilou na kov se okraje řezu očistí od otřepů nožem.
3. Při zpracování trubek vyztužených hliníkem se plast a fólie odstraní stripováním po délce svaru.
4. Na okraji trubky je zkosena řez v úhlu 30-45 °.
5. Umístěte značku na riziko ve vzdálenosti odpovídající hloubce kování plus 1–2 mm.
6. Svařované povrchy jsou vyčištěny a odmaštěny.
7. Nasaďte objímku na zahřátou trysku, poté vložte trubku do objímky a zatlačte ji ke značce.

8. Odolejte oběma částem současně podle technických parametrů svařování.
9. Na konci zahřívání se odstraní polypropylenové výrobky a tvarovka se tlačí na trubku měřeným pohybem ke značce, s vyloučením nejmenší axiální rotace.
10. Čerstvý šev je fixován po dobu 20-30 sekund k částečnému ochlazení spoje, což je dostatečné pro udržení trubky v rukávu.

11. Nechejte spojení ještě 3-4 minuty, vyhněte se jakémukoli ohybu.
12. Kontrolují vizuální kvalitu vyrobeného spoje.

V průběhu práce monitorují čistotu teflonových povlaků trysek a odstraňují zbytky plastů.

Technické parametry svařovaných spojů

Průměr potrubí, mm	Délka svarového spoje, mm	Čas
Vytápění, sec	Očekávání, sec	Chlazení, min
20	čtrnáct	6-8	2-5	2
25	15	8-11	4-8	2
32	17	9-12	6-10	4
40	18	12-16	6-15	4
50	20	14-18	6-15	4
63	26	22–32	8–20	6
75	29	30-40	10-30	6

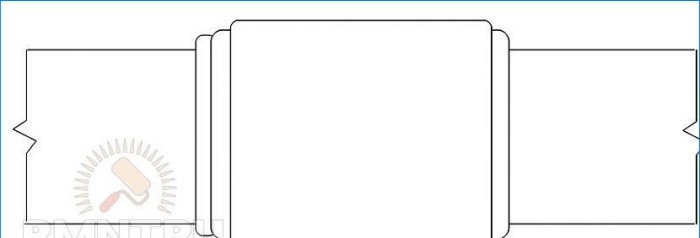

Správný svařovaný spoj má na okraji hrdla pevnou patku roztaveného plastu. Neúspěšné dokování je opraveno pouze odstraněním kování a instalací nového, takže je lepší trochu trénovat na kouscích a porozumět složitosti svařování..

Vady spojení a jejich příčiny

Absence nebo oddělení ramene od svaru:

1. Teplota vytápění překročena.
2. Nadměrná délka připevnění.
3. Odchylka od doby ohřevu.

Nízká výška ramen:

1. Nízká teplota topení.
2. Nedostatečná doba zahřívání.
3. Nekonzistentní průměry součástí.

Šikmý kloub: nesouosost tvarovky a potrubí.

Ovalita hran: nesprávné upevnění obrobků.

Svařované mezery:

1. Poškozený povrch potrubí.
2. Posun osy při připojování.
3. Významné odchylky rozměrů součástí.
4. Špinavé povrchy.
5. Spalte plast na příslušenství.

Částečná délka svaru:

1. Nedostatečná teplota.
2. Krátká doba ohřevu.
3. Dokovací doba překročena.
4. Nerovnoměrný konec potrubí.

Úzký průchod v místě svařování:

1. Nadměrný dokovací tlak.
2. Přehřívání materiálů.

Zkušební plnění vodou se provádí hodinu po dokončení posledního spoje. Po uvolnění vzduchu v horních bodech systému jej naplňte vodou a udržujte tlak po dobu 30–40 minut. Po prozkoumání vodovodního potrubí jsou přesvědčeni o nepřítomnosti netěsností.

Zvládnutí pájení polypropylenových jednotek je hlavním úkolem při výměně starých trubek. V opačném případě se instalace tohoto typu potrubí provádí v souladu s obecně uznávanými normami..
