Nové technologie vytápění - radiátor namísto základní desky

S nástupem chladného počasí a do poloviny jara jsme nuceni dodatečně zahřívat naše těla, navzdory pravidelně pracujícím topným zařízením. Jak se koneckonců ohřívače topného systému a elektrické ohřívače zahřívají naplno, ale chodidla jsou stále studená? Je to všechno o proudění vzduchu – nejteplejší vzduch, přijímající teplo z radiátorů a topných těles, stoupá ke stropu a chladný je vždy blízko podlahy. K vyřešení problému vytápění a zamrznutí nohou silami systému „teplého soklu“ a ve skutečnosti nejsou místnosti vyhřívány jeho radiátory, ale radiačním teplem, které vyzařuje ze stěn jimi vytápěných.

Historie podlahového vytápění

Zakladatelem tohoto způsobu vytápění lze bezpochyby považovat za ruského topenáře, profesora Vyacheslava Avgustoviče Yakhimoviče. Na začátku minulého století vyvinul a patentoval topný systém na bázi páry a betonu – trubky, kterými cirkulovala horká pára a v některých případech voda protékala stěnami a podél nich, nahoře pokryty sádrovými, betonovými nebo dřevěnými panely. Paro-betonové vytápění Yakhimovichu mělo řadu výhod oproti vodnímu ohřevu přirozené cirkulace, která v té době získávala na popularitě – teplo se přenášelo z chladicího média do sádry nebo betonové vrstvy povrchové úpravy a tyto materiály to udržovaly dobře a dávaly jej prostorům ve formě radiačního tepla po dlouhou dobu, což umožnilo zvládat časté teplo poruchy topných systémů. Nevýhody parobetonového vytápění, jmenovitě nutnost velké opravy stěn v případě úniku topných trubek, složitá instalace potrubního systému, vyžadující mnohodenní práci se štukaturováním a vysoká tepelná ztráta samotných budov bránila jeho rozšíření v Rusku. Mezitím se v Evropě, panelovém nebo sálavém vytápění, na základě vývoje Jachimoviče, těšil vysoké popularitě ve 20. století..

Moderní podlahové topení

V SSSR však stále existovaly podobné topné systémy – topné ocelové nebo litinové trubky byly položeny podél stěn podél linie základní desky, horní část byla pokryta betonem, ze kterého byla vytvořena základní deska. Takové topení podlahovou deskou bylo použito v polovině minulého století v dětských a zdravotnických zařízeních Sovětského svazu..

V Evropě byly vyvinuty soklové topné systémy – vyvinuly se duté panely ve formě klasické soklové desky, které pokrývají topné trubky vybavené svislým žebrováním po celé délce. Žebra umožnila zvýšit přenos tepla radiátorů soklové desky o více než 60% ve srovnání s plochými a kulatými topnými panely bez žeber.

Jak funguje topný systém na základní desce

Soklové topení je rozděleno na horkou vodu a elektrické topení. Hlavními součástmi vodou chlazeného systému jsou radiátorové bloky pro teplý podstavec, rozvodné potrubí a plastové trubky odolné vůči kyslíku, umístěné uvnitř vlnité trubky vyrobené z XLPE.

Vodní teplá lišta

Radiátorový blok sestává z tepelného výměníku a hliníkové skříňky. Tepelný výměník je vyroben ze dvou měděných trubek, jejichž vnější průměr je 13 mm, tloušťka stěny je 2 mm a jsou k nim připevněny svislé hliníkové nebo mosazné lamely. Hliníkový box se skládá ze tří proužků profilovaných vytlačováním za horka – spodní držák, horní a přední kryt. Šířka krabice – 28 mm, výška – 140 mm. Výměník tepla je namontován uvnitř krabice pomocí držáků speciální konstrukce.

Výměník tepla pro teplý podstavec

Rozdělovací potrubí se skládá ze dvou ocelových trubek vzájemně rovnoběžných, vybavených vývody, vstupy, vzduchovými otvory, uzavíracími a vypouštěcími termo ventily – horní trubka je navržena pro připojení k zdroji zdroje tepla a jeho další zapojení plastovými trubkami k topným tělesům, přes spodní trubku, je chlazený nosič tepla vrácen do topného kotle nebo, v případě ústředního topení, do zpětného potrubí.

Při stavbě podlahového vytápění je do vlnité trubky umístěna plastová trubka, pomocí které je chladivo přiváděno a odebíráno z topných těles. Protože část topného okruhu bude muset být položena do podlahy a projít stěnami, vnější vlnitá trubice vám umožní vyměnit vnitřní trubku bez otevření podlahy – jednoduše ji vyjměte z vlnitého kanálu a do ní vložte novou trubku PEX. Úplná absence vzduchu uvnitř topného systému soklové desky a odolnost plastových trubek vůči solím obsaženým ve vodě mu však umožní fungovat bezporuchově po dlouhou dobu.

Okenní topný systém

Nejvyšší teplota vody nebo nemrznoucí směsi použité v topném systému podlahové desky jako nosič tepla by neměla překročit 85 ° C, provozní tlak by neměl překročit 3 atmosféry, jinak zesíťované plastové trubky ztratí pevnost. Protože teplota vody v ústředním topném systému může být vyšší než 85 ° C a provozní tlak může překročit 9 atmosfér (při testování topného systému pomocí vodního kladiva), jsou nutná další opatření. Místo plastových trubek můžete použít kovově plastové nebo měděné trubky, které jsou vzájemně propojeny pájením – jako alternativu – použijte tepelný výměník, zabudovaný jako přijímač tepelné energie z sítě ústředního vytápění, který jej přes měděné desky přeneste do chladicího média na topný systém základní desky. Poslední opatření je obzvláště efektivní, protože vám umožňuje udržovat vysoké výkonové vlastnosti vytápění podlahové desky a zcela ji chránit před teplotními a hydraulickými účinky ústředního vytápění.

Topný radiátor na základní desce

Při instalaci topného systému na soklové desce může být nutné jej vybavit dalším vybavením, jako jsou: termomechanické nebo termoelektrické termostaty pro každou skupinu topných radiátorů, servopohon na rozdělovači, oběhové čerpadlo, manometr a teploměr na vstupu chladiva do rozdělovače.

Soklový radiátor s termostatem

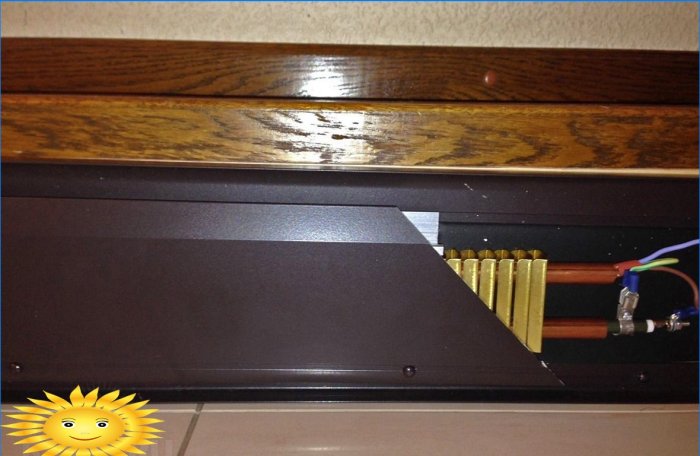

Elektrické podlahové vytápění je založeno na radiátorových blocích s vestavěnými topnými články vzduchu, to znamená, že jeho instalace je mnohem jednodušší než u systémů s kapalným tepelným nosičem. Vzhled elektrických podlahových radiátorů je zcela identický s kapalinovými, rozdíl je v nepřítomnosti trubek dodávajících chladivo, topný článek je zabudován do spodní měděné trubice radiátoru a výkonový kabel je položen v horním v tepelně odolné silikonové izolaci. Výkon topných prvků je 200 W na každý běžný metr, zdrojem energie pro ně je běžná domácí elektrická síť. I přes vysokou úroveň ochrany před vlhkostí nejsou elektrické podlahové radiátory určeny k instalaci v místnostech s vysokou vlhkostí vzduchu.

Elektrická teplá lišta

Princip vytápění podlahových desek

Radiátory sokolového vytápění nejsou schopny zahřát atmosféru místnosti vzduchovým prouděním, protože jsou umístěny v blízkosti rovin stěn a proud vzduchu, který z nich vychází, je ovlivněn Coandovým efektem..

Podivné chování paprsku horkého vzduchu ze zapálené svíčky – jeho aspirace na jakýkoli blízký povrch – si všiml anglický fyzik Thomas Jung, který se o tom zmínil ve zprávě, kterou vydal v Královské společnosti v Londýně v roce 1800..

Podrobnou studii účinku „přilepení“ proudu vzduchu k okolním povrchům provedl rumunský vědec Henry Coanda, který jej náhodou objevil na začátku 20. století, jednoho z prvních výzkumných pracovníků v oblasti aerodynamiky. Během experimentů s proudovou turbínou, vytvořenou podle jeho projektu, objevil Coanda stejný fyzický efekt jako před 100 lety Jung – proud tekutiny z pracovní turbíny se vrhl na stěnu na její straně a zdálo se, že se drží na svém povrchu. Po provedení dalších experimentů vědec zjistil, že proudění vzduchu se chová stejným způsobem. V roce 1934 jmenoval Henry Coanda účinek, který objevil na jeho počest, a vysvětlil to následovně – zóna se sníženým tlakem se tvoří blízko povrchů, způsobená jejich nepropustností a volným přístupem vzduchu pouze z jedné strany. Současně se proudění krycího vzduchu šíří po velké ploše a vyvíjí se pouze podél uzavírací plochy.

Princip vytápění podlahových desek

Radiátory teplého soklového systému jsou instalovány podél vnějších (jedna strana směřující ven z budovy) stěn. Krabička tvořená hliníkovými pásy má po celé své délce dvě vodorovné štěrbiny – jedna je umístěna na podlaze, v předním panelu, druhá v horní části, blíže ke zdi. Studený vzduch proniká dovnitř krabice, zahřívá se a stoupá, jako v případě jakéhokoli topného zařízení, jehož princip vytápění je založen na konvekci vzduchu, ale v tomto případě proudění vzduchu podléhá Coandovu efektu a šíří se pouze po povrchu zdi. V důsledku toho se teplo ze vzduchu nepřenáší do atmosféry vzduchu v místnosti, ale do konstrukčního materiálu stěny, který podobně jako IR ohřívače při zahřívání emituje rovnoměrné teplo ve formě infračervených paprsků.

Vzhledem k tomu, že místnost není vytápěna kvůli konvekci, není nutné vysoké vytápění chladicího média – při návrhu radiátorů je nutné používat pouze materiály s vysokým koeficientem tepelné vodivosti. To vysvětluje použití mědi a hliníku, jejichž tepelná vodivost je 390 a 236 W / mK. Například pro železo je tento koeficient pouze 92 W / m K, a pro kovem vyztužený plast je 0,43 W / m K, tj. Měď a hliník jsou nejvhodnějšími materiály pro radiátory na základní desce..

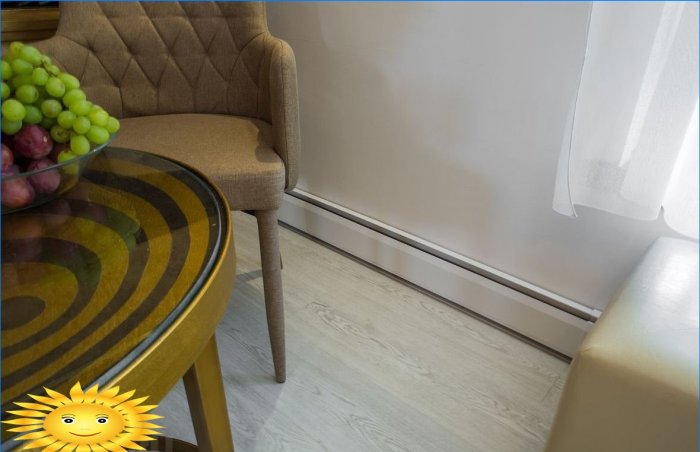

Teplá soklová deska v interiéru

Maximální teplota hliníkové krabičky teplého soklu během provozu tohoto topného systému nebude vyšší než 40 ° C a povrch stěny, vedle které je instalován radiátor, nebude zahříván nad 37 ° C – nebude možné se proti nim spálit se vší touhou.

Topné vlastnosti podlahové desky – klady a zápory

Pozitivní vlastnosti topného systému založeného na radiátorech podlahových desek:

  • nedostatek pohybu konvekčního vzduchu doprovázeného vážením prachu;
  • infračervené teplo pozitivně vnímané lidským tělem;
  • rovnoměrné rozložení tepla v místnosti, infračervené topení je vystaveno pouze neprůhledným objektům v místnosti;
  • Teplý vzduch se nehromadí poblíž stropu, což je obvykle případ konvekčního vytápění. Stejná teplota je stanovena v celém objemu vzduchu v místnosti;
  • povrchy obklopující místnost mají teplotu přijatelnou pro osobu, to znamená, že neukradou teplo z lidských těl;
  • problém depozice vlhkosti na povrchech stěn a stropů je zcela vyřešen – budou vždy suché, což znamená, že už jim nehrozí ani plísně, ani zaostávání finálních materiálů;
  • instalace topného systému podlahové desky se provádí rychle, bez ohledu na stáří budovy. Okenní radiátory, ačkoli jsou poněkud větší než dřevěná soklová lišta, nejsou tak nápadné jako litinové nebo bimetalické radiátory, obvykle instalované pod okenním otvorem;
  • absence potřeby vysoké teploty chladicího média může výrazně snížit spotřebu paliva spotřebovaného na jeho ohřev – úspory budou asi 30–40% ve srovnání s potřebami klasických topných systémů. Kromě toho je dosaženo úspory paliva snížením teploty vzduchu v areálu – pokud jsou stěny vyhřívány na +22 ° C, pak bude pohodlná teplota vzduchu +16 ° C, ve srovnání s +20 ° C vzduchu a stěn s teplotou +18 ° C, které odebírají teplo od členů domácnosti;
  • vysoká udržovatelnost systémových prvků, což umožňuje dělat bez demontáže povrchových vrstev v případě potřeby opravy;
  • vybavení termostaty vám umožní nastavit optimální teplotu v každé místnosti vybavené radiátory na základní desce, samostatně.

Instalace teplé soklové desky

Je třeba poznamenat, že topný systém soklové desky lze také použít k chlazení prostoru, pokud je naplněn nosičem studené kapaliny – v tomto případě bude Coandaův efekt fungovat pouze s menší účinností. Při použití systému pro chlazení je důležité udržovat za těchto podmínek teplotu kapaliny v systému na úrovni vyšší než rosný bod (v závislosti na vlhkosti vzduchu a jeho teplotě), jinak se na povrchu okruhu vytvoří kondenzace, kterou je třeba někde odstranit.

Okenní topný systém

Nevýhody systému zahrnují:

  • vysoké náklady – asi 3000 rublů. na metr topného systému s jeho instalací. Tato cena je však způsobena drahými materiály, které jsou při vytápění soklové desky extrémně nezbytné;
  • instalaci systému provádějí pouze odborníci, kteří mají příslušné certifikáty od výrobců topných systémů podlahových desek. Amatérský přístup k instalaci neumožní dosažení požadovaných termofyzikálních charakteristik, výrazně sníží životnost;
  • maximální délka jednoho topného okruhu by neměla překročit 15 běžných metrů – jeden z důvodů, proč musí být systém vybaven rozdělovačem. S větší délkou okruhu se účinnost ohřevu výrazně snižuje;
  • instalace různých dekorativních překryvů na skříni chladiče není povolena, protože snižují přenos tepla;
  • těsnější uložení radiátorů soklové lišty na povrch stěny, což umožňuje plné využití Coandova efektu, nakonec vede k deformaci výzdoby stěny filmu;
  • je nutné udržovat místnost vytápěnou radiátory soklové desky co možná nejbezpečnější, bez blokování povrchů soklových desek a stěn skříňovým nábytkem, protože to zabraňuje konvekci a infračervenému záření, zkresluje tok vzduchu a absorbuje IR teplo emitované stěnami.

Na závěr

V minulém století nebylo podlahové vytápění, stejně jako sálavé vytápění obecně, příliš populární kvůli vysoké tepelné ztrátě stavebních materiálů – bylo snazší ohřívat vzduch konvekcí, což umožnilo rychle kompenzovat tepelné ztráty i přes zjevné nevýhody takového vytápění. Mimochodem, to je z tohoto důvodu, že topná tělesa byla instalována pod okenními otvory – skrze praskliny v rámech a zasklívací ploše chlad pronikal obzvláště rychle.

Teplá lišta

Dnes existují stavební a dokončovací materiály pro fasády, které mohou významně snížit tepelné ztráty uzavíracími konstrukcemi, a moderní okenní rámy vybavené tepelně udržovacími skleněnými jednotkami neumožňují průchod vzduchu vůbec. To vše umožňuje přejít od klasických konvekčních topných systémů k účinnějšímu sálavému vytápění a zároveň výrazně zlepšit kvalitu bydlení v našich domech a bytech. V nadcházejících letech z našich domovů zmizí potrubí a topná tělesa, která jsou obvyklá pro systémy s nuceným a přirozeným (gravitačním) oběhem chladicí kapaliny – budou nahrazena modernějšími topnými zařízeními.
