Nabízíme vám jeden z jednoduchých a levných způsobů, jak vyrobit malou verandu ze dřeva vlastními rukama. Výhodou tohoto způsobu je, že celá veranda je sestavena jako samostatná struktura a pouze na konci montáže je umístěna a připojena k domu..
Při práci na vytvoření takové dřevěné verandy nemusíte vyztužit ložiskové části kovovými prvky a jediné upevňovací prvky, které potřebujete, jsou šrouby a samořezné šrouby..
Konstrukce, potřebné materiály a nářadí
Rozměry
Aby bylo možné určit rozměry, musíte znát výšku prahu, vzdálenost od dna dveří k základně, na které bude veranda nainstalována..
Pokud je například prahová výška 550 mm, měla by být výška verandy o 50–100 mm menší, aby se křídlo dveří nedotýkalo horního schodiště.
Šířka verandy by měla být přibližně jedenkrát a půlkrát širší než přední dveře, je-li průchozí otvor 800 mm, pak by měla být šířka schodů nejméně 1200 mm, avšak konečné rozhodnutí o šířce konstrukce musí být učiněno na základě technické proveditelnosti..

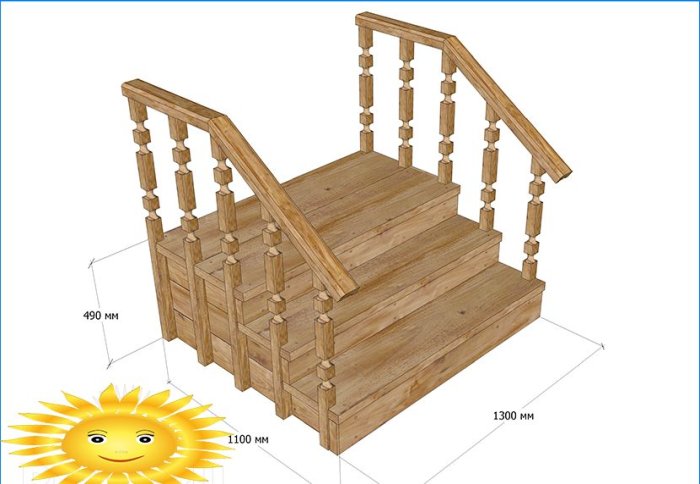

Rozměry verandy zvažujeme: výška – 490 mm, šířka – 1300 mm, celková délka schodů – 1100 mm.
Požadované materiály
Pro výrobu rámu a schodů verandy můžete použít dřevo různých druhů. Doporučuje se pro rám použít modřín nebo dub, protože tyto druhy jsou odolné vůči hnilobě a jsou schopné odolat těžkým nákladům, a pro kroky, za účelem úspory peněz, můžete použít borovici nebo smrk.
Desky rámu s výpočtem smrštění a zpracování musí mít tloušťku nejméně 50 mm a šířku nejméně 160 mm, pro schody nejméně 50×310 mm.
Požadovaný nástroj

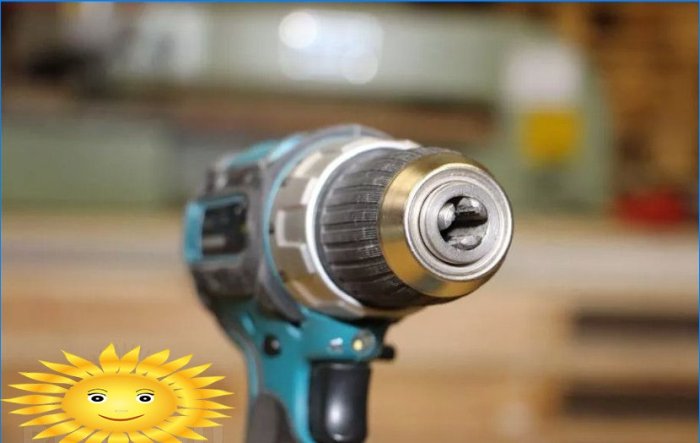

Jakýkoli vrták je vhodný pro vrtání děr, ale je pohodlnější a rychlejší pro práci se šroubovákem a budete potřebovat vrták o průměru 5 mm.
K utažení šroubů potřebujete šroubovák nebo šroubovák s bitem odpovídajícím hlavě šroubu nebo samořezným šroubem.
Pila nebo pokosová pila, truhlářská hrana, škrabka, dláto, kladivo, hoblík, metr a brusný papír.
Samořezné šrouby s průměrem 5 mm a délkou 75–80 mm.
Postupné řezání součástí
Chcete-li vytvořit verandu, musíte snížit části na velikost. Hrany hotových dílů musí přesně odpovídat úhlu 90 stupňů, což usnadní práci během následné montáže a vzájemného spojení dílů k sobě.

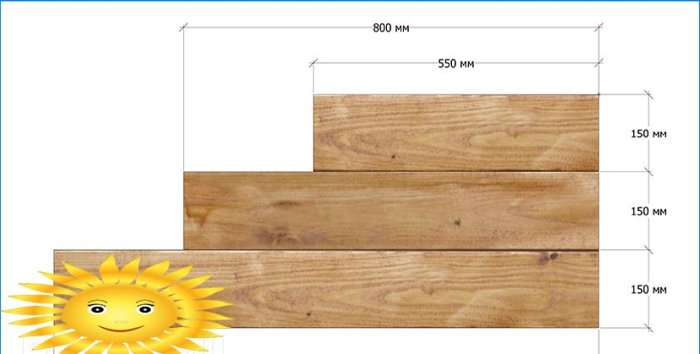

Nosné rámové boční desky
- 1050 x 150 x 40 mm = 3 kusy.
- 800x150x40 mm = 3 kusy.
- 550 x 150 x 40 mm = 3 kusy.
V deskách bočních stěn nosného rámu jsou podle označení vyvrtány otvory o průměru 5 mm, je to provedeno pro snadnou montáž a tak, aby se konce desek nerozdělily, když se do nich zašroubují šrouby..
Na vnějších okrajích dlouhých stran dílů, aby produkt vypadal krajší, musíte zkosit, můžete to udělat buď rovinou, nebo hrubým brusným papírem.

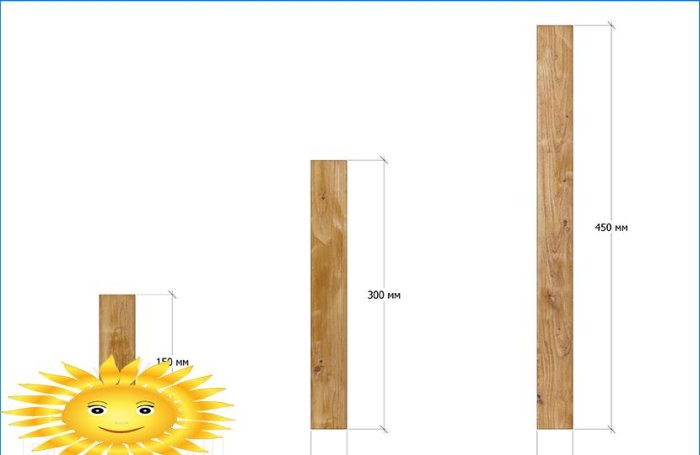

Svislé tyče vyrobené z tyčí
Sloupky spojují nosné rámy, jsou vyrobeny z tyčí o průřezu 40×40 mm, takže nosnost celé konstrukce je spolehlivá. Je nutné zajistit, aby v materiálu pro jejich výrobu bylo co nejméně velkých uzlů..
- 450 x 40 x 40 mm = 6 kusů.
- 300 x 40 x 40 mm = 3 kusy.
- 150 x 40 x 40 mm = 3 kusy.

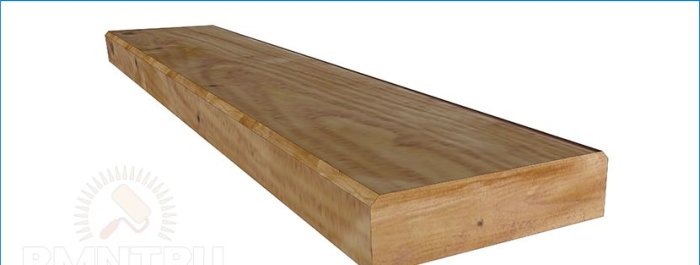

Kroky
- 1300 300 300 40 40 mm = 4 kusy.
- 1300х110х40 mm = 2 kusy.
- 1300x150x40 mm = 1 kus.
Zkosení se odstraní po obvodu všech stran vnějších částí dílů, podle označení se vyvrtají otvory o průměru 5 mm.
Shromáždění
Montáž nosné části rámu
Montáž verandy musí být zahájena z bočních konstrukcí, stojany z tyčí jsou umístěny podél okrajů kaskád desek a upevněny šrouby.
Pokud jsou díly správně nařezány, měla by být spodní kaskáda pod schody široká 250 mm.

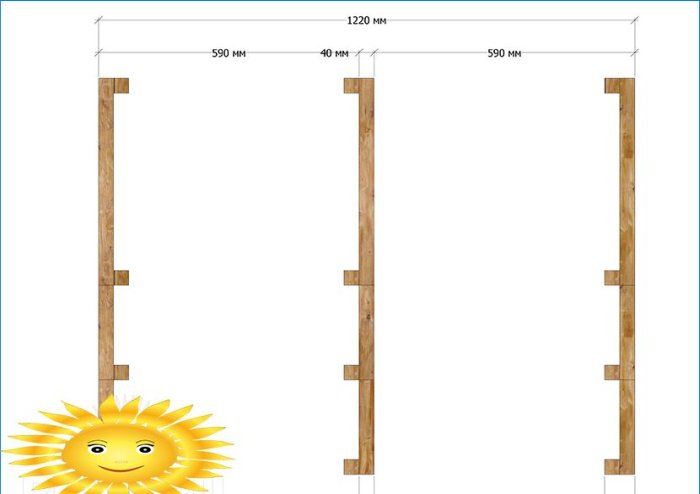

Než začnete s opravami schodů, musíte umístit všechny tři nosné části rámu, jak je znázorněno na obrázku.
Délka schodů je 1300 mm, na obou stranách je nutné ustoupit 40 mm, 1300 – 80 = 1220 mm, v této vzdálenosti by měly stát extrémní nosné rámy. Střední rámeček je exponován přesně uprostřed.
Spojovací prvky schodů

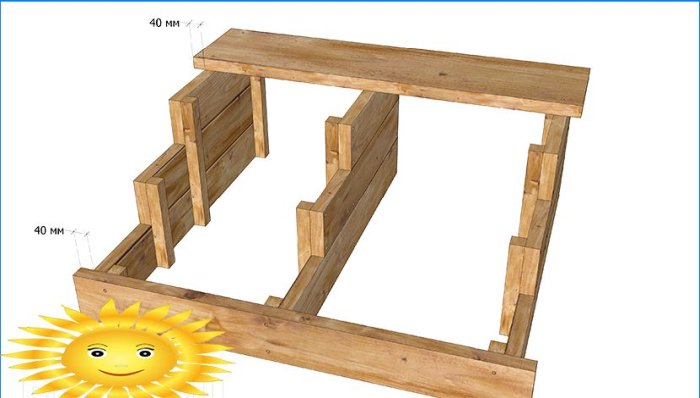

Instalace schodů by měla být zahájena ze dvou protilehlých krajních stran verandy, horní zadní schod a spodní přední stoupací část by měla být připojena jako první, 40 mm odrážky by měly zůstat na obou stranách rámu.
Aby se zajistilo, že šrouby při dotahování nebudou opírat o sebe, jsou horní stupně připevněny k vodorovným okrajům rámových desek a stoupačky ke svislým tyčím..
Během instalace je potřeba posloupnost, měli byste začít zdola nahoru, stoupačka je připojena jako první, ale protože to již bylo provedeno v předchozí fázi, je připojen další krok.

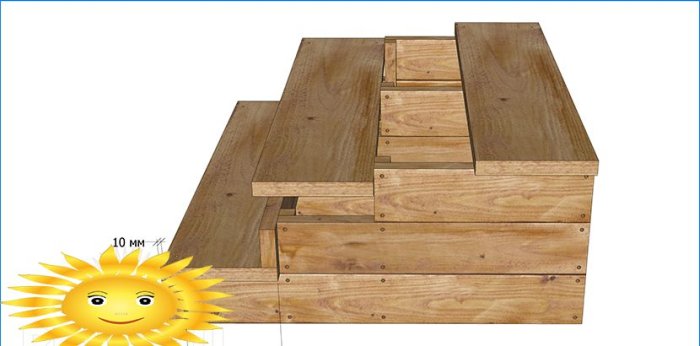

Šířka kaskády pro schod je 250 mm, přidejte do něj tloušťku stoupačky 40 mm a získejte 290 mm, a protože šířka schodiště je 300 mm, měla by vyčnívat z rámu přesně o 10 mm.

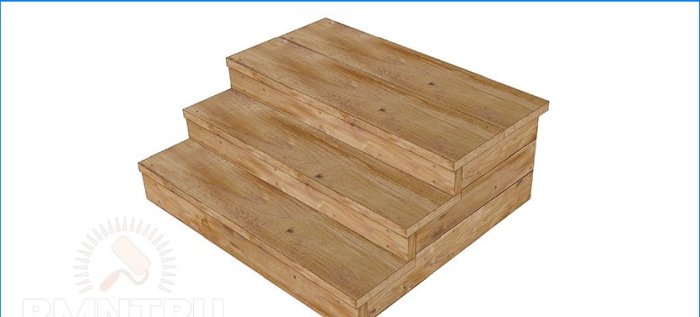

Hotová veranda bez zábradlí:
Výroba a upevnění zábradlí

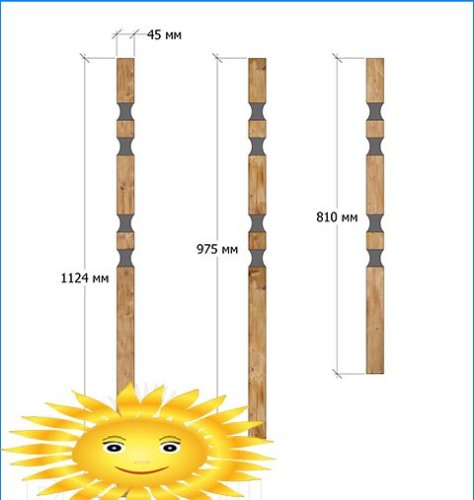

Sloupky jsou vyrobeny z tyčí o průřezu 45×45 mm, jsou vyžadovány tyčky těchto velikostí:
- 45x45x1124 mm = 6 kusů.
- 45x45x975 mm = 2 kusy.
- 45x45x810 mm = 2 kusy.

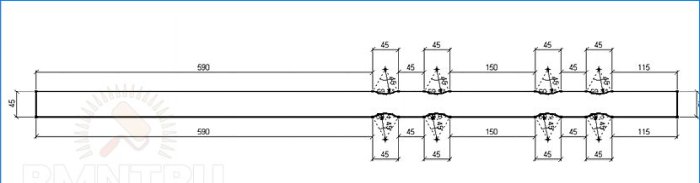

Na všech čtyřech okrajích polotovarů se použije značka pro následný výběr.
Vzorek může být vyroben s půlkruhovou rašplí a broušen brusným papírem.

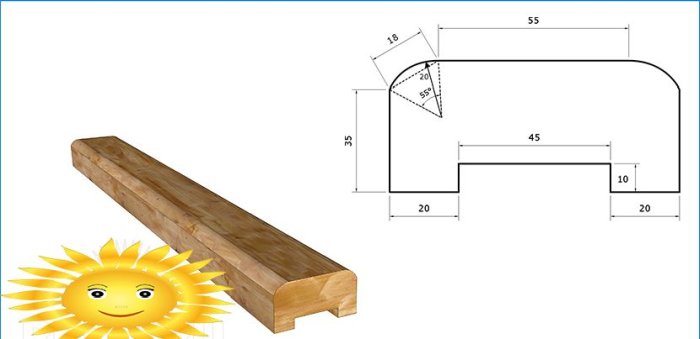

Zábradlí je vyrobeno z tyčí o průřezu 45×85 mm, takže tato část je sama o sobě asi nejobtížnějším úkolem. Pokud můžete okraje zaoblit rovinou a brousit brusným papírem, budete potřebovat buď elektrický mlýn, nebo ruční dláto, abyste mohli snížit rovnoměrnou drážku..
Před připojením balustrů k verandě je nutné vybrat drážky o velikosti 45×45 mm podle značení na okrajích schodů.
Za účelem upevnění zábradlí jsou horní okraje prvního, druhého a třetího sloupku řezány v úhlu rovném sklonu verandy..

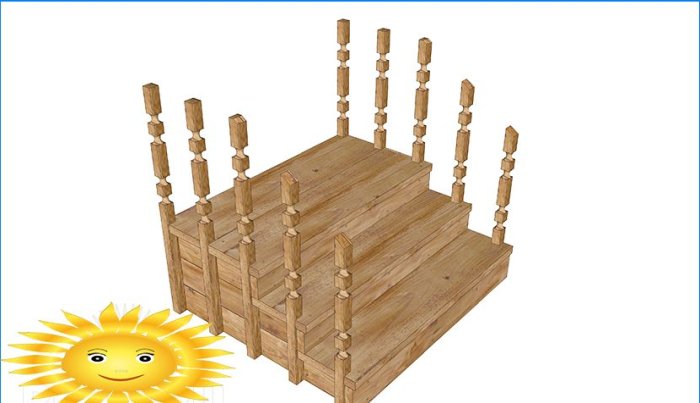

Hotové sloupky se vkládají do hnízd vybraných ve stupních a upevňují se šrouby na bocích rámu.

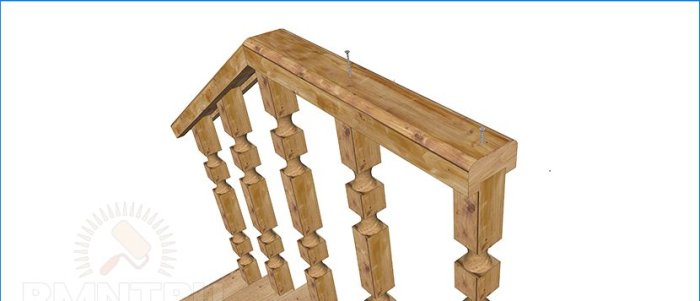

Madla jsou na sloupcích opatřena drážkami a upevněna šrouby.
Před instalací musí být celá konstrukce impregnována lněným olejem nebo pokryta jakýmkoli ochranným prostředkem.

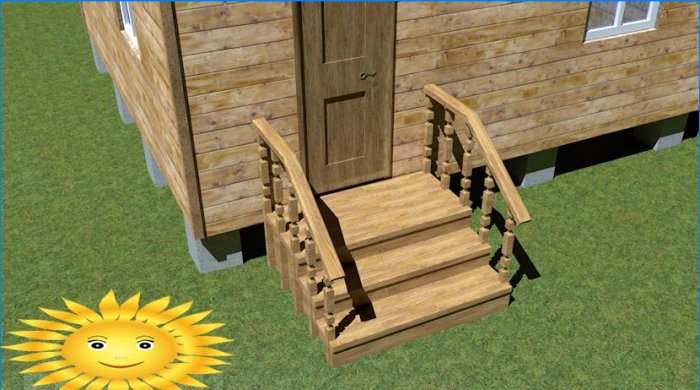

Hotová veranda je nainstalována a připevněna k domu pomocí šroubů nebo hmoždinek.
Spotřeba materiálu bez odpadu:
- Deska 50×160 mm = 8,5 lineární m.
- Deska 50×120 mm = 2,6 lineární m.
- Deska 50×310 mm = 5,2 lineární m.
- Tyč 50×50 mm = 14,4 lineárních metrů m.
- Tyč 50×85 mm = 2,44 lineárních metrů m.
- Samořezné šrouby 70-80×5 mm = 142 ks.
