DIY cihlová grilovací pec: výkresy a objednávky

Obsah článku

Nadace
Materiály
Armatura
Nástroje
Pokládka betonové směsi
Gudkovovo tělo grilovací trouby
Materiály
Jílová písková malta
Nástroj pro kamna
Tělo zahradní kombinované trouby
Objednání

Maso, ryby, zelenina, ručně vařené v grilovací peci, mají působivou chuť a zvláštní vůni. Není obtížné sestavit grilovací pec, dodržovat nezbytnou technologii pece. Připravili jsme pro vás podrobné pokyny s výkresy a objednávkami, abyste je mohli složit sami.

Gril E. Gudkové kombinuje dvě funkce v jednom provedení – gril a varnou desku s varnou deskou.

Nadace

Materiály

Hlavními materiály pro monolitickou desku jsou: beton, výztužná síť.

Pro stavbu nadace stačí použít beton pro pevnost v tlaku B15 (M200). Můžete si ji připravit při dodržení poměru:

Cement M 400 – 1 díl.

Drcený kámen nebo štěrk, jehož velikost musí být menší než 30 mm – 4 díly.

Písek – 2 díly.

Nečistoty v písku hlíny, organických částic, slídy a prachových inkluzí by neměly být větší než 10% jeho objemu. V hrubém kamenivu (štěrk, drcený kámen) by mělo být množství nečistot, které snižují pevnostní vlastnosti betonu, menší než 2%.

Spotřeba betonových složek na 1 m³:

cement – 325 kg;

písek – 1300 kg;

drcený kámen – 1300 kg;

voda 205 kg.

Armatura

Pro vyztužení základu se odebere síť z výztuže třídy AIII

Velikost nadace se považuje za 10 cm větší než velikost pece od každé hrany. Pokud má pec velikost 1400×1000 mm, bude základna 1600×1200 mm.

Nástroje

sonda (pro zhutňování betonu);

pěch (úzký), chráněný kovem;

pěch (kulatý) se dvěma držadly;

pěch (čtverec), čalouněný kovem zespodu;

stěrka (pro vyrovnávání betonu);

škrabka (pro odstranění cementového výkvětu);

napůl strouhadlo;

deska (pro vyhlazování betonu);

zednická lžíce;

lopata – rovný řezný díl;

lopata – špičatá spodní část;

lopatka.

Pokládka betonové směsi

Správně vybraný a vyrobený základ je zárukou pevnosti a trvanlivosti celé konstrukce. Zde je velmi důležité vědět, jaký druh půdy se stane základem kamen. Struktura grilovací pece může dobře podporovat dostatečně hustá půda. Je však třeba si uvědomit úskalí..

Existují půdy, které mohou změnit svůj objem kvůli namáčení nebo poklesu teploty. Jedná se o bobtnající jílovité hlíny, ustupující spraše a s obsahem rozpustných solí, nasycené vodou (při zmrazování, led zvyšuje objem půdy), s částicemi biologického původu (rašelina) atd. Tyto půdy vyžadují zvláštní opatření k jejich posílení.

Rozložení budoucího nadace může být provedeno tažením struny přes kolíky. Velikost jímky pro pískový polštář je stanovena podle velikosti základové desky (160 x 120 cm). Protože bude grilovací pec umístěna venku, v zimě bude půda zmrzlá a rozmrazená. V závislosti na typu půdy může být hloubka pískového polštáře až 1000 mm.

Naplnění jímky pískem musí být provedeno ve vrstvách (15 cm) zahuštěním, nebo k nalepení tekoucí vodou. Před položením písku můžete položit geotextilie na zem, což umožňuje průnik vody, ale zabraňuje vymývání písku podzemní vodou.

Hydroizolace ze 2 vrstev střešní krytiny by měla být položena na písčitý polštář. To bude chránit beton před vodou v zemi a zabránit nevytvrzené směsi betonu před vytékání do písku..

Bednicí desky se používají z jehličnatých a listnatých druhů o tloušťce nejméně 2 cm a ne širší než 15 cm. Stojany, ke kterým budou v budoucnu připevněny bednění, jsou po 50 cm zatlačeny do země a poté vyztuženy vzpěrami. Před zahájením nanášení betonové směsi je nutné bednění očistit od nečistot a navlhčit.

Dále se výztuž instaluje do bednění. Síť výztuže pomocí svislých tyčí je svázána do odměrného rámu, přičemž se bere v úvahu vzdálenost mezi nimi a velikost ochranné vrstvy pracovní výztuže – 2 cm.

Je vhodné provádět betonáž současně. Tím bude zajištěno, že konkrétní lék současně. Nesmíme také zapomenout na stlačení betonové směsi, aby se odstranily vytvořené vzduchové bubliny a zhutnil beton..

Aby byl zachován vlhkostní režim nezbytný pro normální ztvrdnutí betonu, je pokryta vlhkou pytlovinou, plachtou nebo jiným podobným materiálem. Na jeho povrch můžete nalít vrstvu mokrých pilin nebo písku 3 hodiny po nalití betonu, který je pravidelně navlhčen (5krát denně). Tento režim se udržuje po dobu 7-14 dní, dokud beton nedosáhne 50-70% své pevnosti.

Důležité! Při venkovní teplotě pod +5 ° C musí být čerstvý beton izolován, aby byl zachován jednotný režim tuhnutí.

Bednění lze odstranit, jakmile beton dosáhne alespoň 50% pevnosti. Ve dnech to bude záviset na teplotě vzduchu:

+5 ° С – 12 dní;

+10 ° С – 8 dní;

+15 ° С – 7 dní;

+20 ° C – 6 dní.

V každém případě bude tvrdost rohů a povrchu konstrukce indikátorem možnosti odstranění bednění. S konstrukcí grilovací pece je možné zahájit práce až po 2 týdnech s ohledem na teplotu vzduchu.

Gudkovovo tělo grilovací trouby

Materiály

Žáruvzdorná cihla (chamotte) GOST 390-96.

Hliněné cihly, standardní GOST 530–2012.

Tělo pece je uloženo buď z ohnivzdorných cihel nebo z keramiky (nutně plné). Žáruvzdorné cihly vydrží 1300 ° C a více. Běžné hliněné cihly musí být dobře vystřeleny. Nevypálené, duté, křemičité a prasklé cihly nejsou vhodné pro zdivo pece.

Trouba bude potřebovat cihly – 465 ks..

Pecí spotřebiče:

varná deska s jedním hořákem 420×500 mm;

gril na grilování 420×500 mm;

kovový plech 500×600 mm;

čisticí dvířka 140×140 mm;

dvířka ventilátoru 270×140 mm;

dveře pece 250×270 mm;

rošt 300×200 mm;

ocelový roh 32x32x4 mm, 500 mm dlouhý – 4 kusy, 600 mm – 6 ks;

ocelový drát 2 mm – 10 m;

azbestová šňůra 5 mm – 10 m.

Jílová písková malta

Pro práci v peci se používá hlavně plast, nejčastěji červený jíl a jemně prosetý písek. Požadovaný podíl složení roztoku se stanoví na základě obsahu tuku v jílu. Obsah tuku závisí na procentuálním obsahu písku v něm:

mastných – 2-4%;

střední – 15%;

hubená – 30%.

Složení roztoku (jíl, písek):

mastná – 1: 2,5;

střední – 1: 1,5;

hubená – 1: 1.

Důležité! Před zahájením práce se hlína namočí na jeden den a poté se postupně za stálého míchání přidá trochu písku.

Můžete si také koupit hotovou maltovou směs pro práci v troubě. Takové směsi vydrží vysoké teploty a významně zkrátí čas potřebný k přípravě roztoku..

Nástroj pro kamna

Zdivo kamna je stejné zdivo, takže v zásadě je nástroj pro něj téměř stejný.

1 – krumpáč; 2 – stěrky; 3 – palička; 4 – spojování; 5 – olovnice; 6 – úroveň; 7 – čtverec

Tělo zahradní kombinované trouby

Práce na konstrukci tělesa pece by měly být prováděny pouze tehdy, je-li nad ním alespoň dočasný kryt. Pro pohodlí práce můžete případ rozvrhnout nejprve na sucho, vyzvednout cihlu.

Důležité! Neukládejte štípanou stranu cihel uvnitř ohniště nebo komínu.

Před pokládkou je hliněná cihla navlhčena po dobu 1-2 minut. padající do vody. Šamotové cihly se propláchnou pouze k odstranění prachu. Tloušťka švu pro hliněné cihly by měla být menší než 5 mm a pro šamotové cihly – 3 mm.

Při výrobě pecí je nutné dodržovat přísné vodorovné plochy každé řady a svislé rohy. Vazba švů by měla být 1/2 cihly.

Všechny kamna spotřebiče jsou instalovány současně se zednickými pracemi. Kov a cihla mají různé hodnoty lineární roztažnosti, takže všechny kovové prvky pece jsou instalovány s mezerou 3-5 mm, pak je tato mezera vyplněna azbestovým lankem.

Ocelový drát je připevněn ke dveřím trouby a vloží je do zdiva.

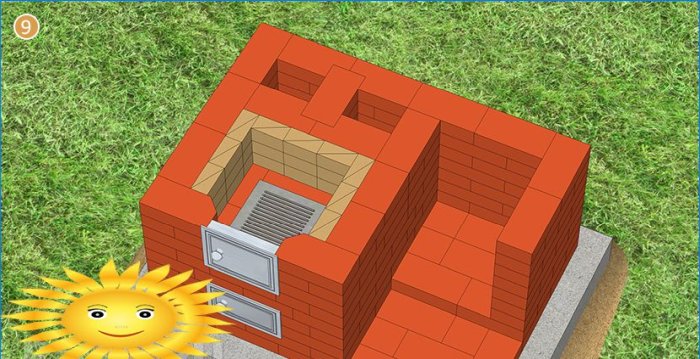

Objednání

Můžete nainstalovat litinový vařič nebo, pokud si to přejete, můžete také grilovat.

Při uspořádání klenby nad varnou deskou se cihla instaluje na ocelové rohy. V rozích je také položen gril nebo litinová kamna. Komínový kanál pro zahradní grilovací pec může být vyroben 270×140 mm, 270×270 mm, stejně jako 400×140 mm. Vnitřní stěna komína musí být omítnutá tak, aby byla rovná a nedovolila hromadění sazí v nepravidelnostech..

Pro požární bezpečnost je grilová trouba instalována ne blíže než 7 m od stěn domu. Výzdoba takových kamen je vybrána podle vkusu majitele. Může to být spojování, omítání nebo obklady..

Sušení trouby se provádí pečlivě, bez spěchu. Zahřívá se malým množstvím paliva po dobu 3–8 dní.

Jakákoli venkovní oslava je stěží kompletní bez lahodně uvařeného jídla v ohni, které ji nasycuje energií přírody. A ruční kamna ztělesní všechny recepty pohostinného hostitele.
