Odpadní olejové pece

Obsah článku

• Výhody POM
• Design
• DIY montážní doporučení
• Vyrábíme palivovou nádrž
• Vyrábíme vstřikovač
• Vyrábíme výměník tepla
• Komínové prvky
• Adaptér na dřevo
• Odpadní olejová pec bez svařování
• Provozní postup
• Twin design
• Provozní pravidla pece na odpadní olej

Jak zajistit, aby kamna fungovala co nejefektivněji? Co je potřeba k vytvoření kotelny na tekuté palivo pro kutily? Jaké jsou výhody a nevýhody takových pecí a jak je správně a bezpečně provozovat? Odpovědi na tyto otázky a doporučení pro montáž naleznete v tomto článku..

V předchozích článcích jsem popsal obvyklé „základní“ ocelová kamna, bezpatkové dlouho spalovací pece, pístové a „raketové“ pece. Fenomén pyrolýzy (spalování plynů), který se používá u posledních dvou typů, je při spalování jakéhokoli druhu paliva vždy přítomen. Za energeticky nejnáročnější palivo se právem považují syntetické a polosyntetické ropné produkty – benzín, petrolej, motorový olej, motorová nafta (motorová nafta) a další. Je extrémně nákladné používat je pro vytápění, jednoduše spalováním v ohništi, protože jsou speciálně čištěny pro provoz ve spalovacím motoru, a proto jsou drahé.

Existuje však jeden druh syntetických tekutin, který se během použití nespaluje pro svůj hlavní účel a zůstává hořlavý. Jedná se o technické oleje. Jako doprovodný materiál pro provoz jakéhokoli mechanismu, použitý motorový olej nic nestojí. Kromě toho podléhá recyklaci, což představuje problém pro majitele zemědělských a městských loďstev. Řemeslníci, kteří vědí, jak začít podnikat vše, co hoří, okamžitě zjistili, že se používá „odpracování“ a zrodily se pece na odpadní olej (POM)..

Výhody POM

1. Likvidace odpadu z dopravního průmyslu.
2. Výjimečná účinnost spalování – obsah škodlivých nečistot v emisích je zanedbatelný.
3. Pohodlné skladování a přeprava paliva.
4. Vysoká účinnost (od 90%).
5. Kompaktnost.
6. Lze použít jako kotel.
7. Lze použít jako sporák.

Spolu s výhodami POM má své charakteristické nevýhody, které lze minimalizovat dodržováním bezpečnostních pravidel, která dáme na konci článku..

Design

POM ve své základní podobě sestává ze čtyř prvků:

1. Palivová nádrž. Jedná se o skládací kontejner pro skladování a počáteční spalování použitého oleje (dále jen OM nebo olej). Může mít jakýkoli tvar, ale musí být vyroben z kovu od 2,5 mm. Ve středu nádrže je otvor s průměrem rovným vstřikovací trubce.
2. Vstřikovač (spalovací komora). Svislá válcová komora (nádoba) s perforovanými stěnami, ve které dochází k úplnému spalování paliva, když je sekundární vzduch přiváděn skrz perforační otvory. Připojeno k otvoru nádrže.
3. Výměník tepla. Dutá nádrž libovolného tvaru a velikosti, umístěná nad vstřikovačem, do které vstupuje ohřátý plyn. V základní verzi má plochý tvar s plošinou pro instalaci nádoby (konvice, pánev). Ocelové přepážky mohou být uvnitř, aby se zlepšil odvod tepla.
4. Komín. Pro vytvoření teplotního rozdílu a tahového efektu musí být výškový rozdíl mezi vstupem a výstupem z komína alespoň 3,5 m. Trubka také slouží jako zbytkový výměník tepla.

Pro výrobu pece pro „odpracování“ budete potřebovat pokročilé dovednosti svářeče a zámečníka. Hlavním požadavkem na svary je to, že musí být těsné. Je také vyžadován materiál – plechové a ocelové prvky po ruce.

DIY montážní doporučení

Protože je tento produkt čistě řemeslným výrobkem, který se nevyrábí v továrnách, neexistují pro něj žádné standardy ani specifikace, ale existují pravidla, která je třeba přísně dodržovat, a my tomu věnujeme zvláštní pozornost.

Vyrábíme palivovou nádrž

Povinné požadavky na nádrž:

1. Skládací nebo částečně skládací design. Jednou za dva až dva týdny bude nutné vyčistit uhlíkové usazeniny, koks atd..
2. Tloušťka kovu od 3 mm.
3. Středový otvor (průměr vstřikovače).
4. Otvor nebo krk (30-50 mm) na horizontální stěně s regulační klapkou pro řízení přívodu primárního vzduchu a plnění paliva (plnění oleje).

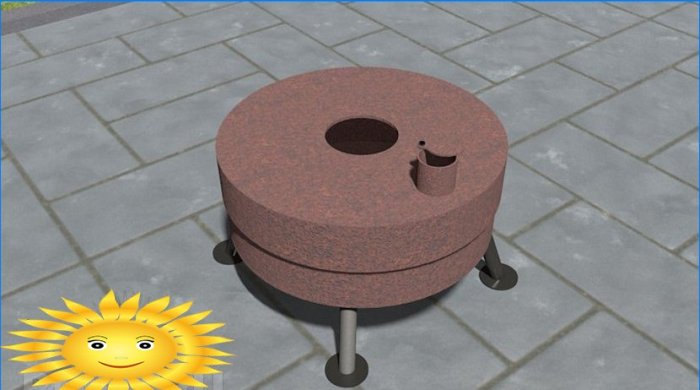

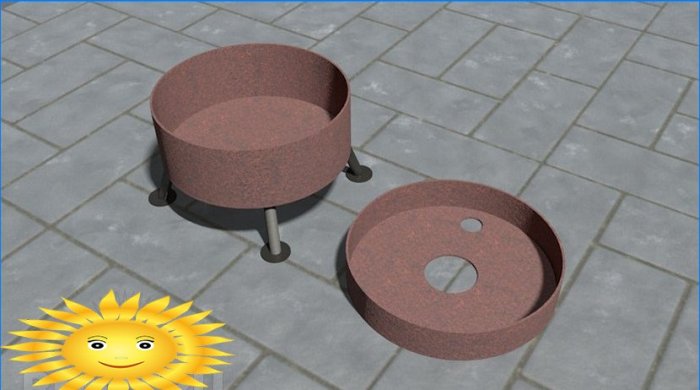

V nejoblíbenějším designu, když je celá pec vařena z plechového a trubkového materiálu, má nádrž tvar podložky – takže je snazší vyrobit ji od nuly z prstenů dvou trubek sousedních průměrů. V tomto případě se skládá ze dvou částí: utěsněná mísa s nohama a „víko“ s límcem až do 1/3 výšky mísy. Optimální výška od dna k otvoru vstřikovače je od 100 do 150 mm.

Otázka.Je možné vzhledem k velikosti spodní nádrže dosáhnout větší dodávky paliva?

Odpovědět.Je to možné, ale pouze díky své oblasti. Plamen musí vstoupit do injektoru – to je podmínka pro provoz celého systému. Při spalování oleje hladina kapalinového zrcátka v nádrži postupně klesá a pohybuje se směrem od vstupu. Okamžitě přijde okamžik, kdy ho plamen přestane dosahovat. Pro neustálé doplňování paliva v nádrži jsou uspořádány další podavače.

Tato forma není podmínkou – použitá nádrž na plyn, ocelová skříň nebo tlustá stěna s plochou nádobou mohou dobře sloužit jako nádrž..

Klapka pro ovládací otvor může být vyříznuta z cínu kovovými nůžkami a jednoduše „položena“ na nýt. Můžete si vyrobit krk z řezu trubky svařením matice z vnější strany a spojením všeho spolu se šroubem.

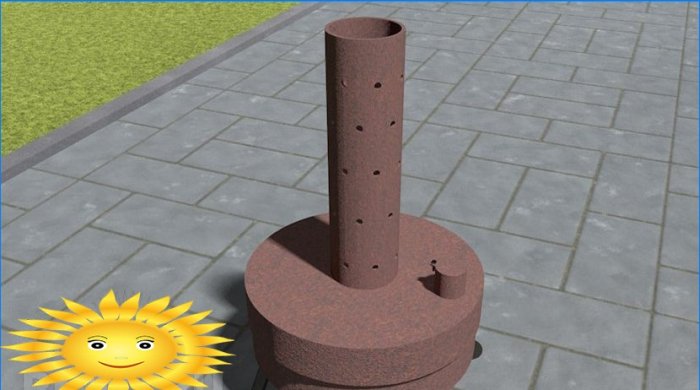

Vyrábíme vstřikovač

Povinné požadavky na vstřikovač:

1. Výška 360-380 mm. 5% méně než 1/10 výšky komína (dobrý tah).
2. Průměry otvorů – od 9 do 9,5 mm.
3. Otvory jsou uspořádány rovnoměrně po povrchu injektoru nebo rozloženy. Vzdálenost od dna 20-25 mm, horní 55-60 mm.
4. Tloušťka stěny od 8 mm (čím silnější, tím lepší).
5. Průměr 100 mm.

K vytvoření injektoru z běžné trubky stačí perforovat jeho stěny podle výše uvedených požadavků. Pak je přísně svařen v pravém úhlu k otvoru v palivové nádrži.

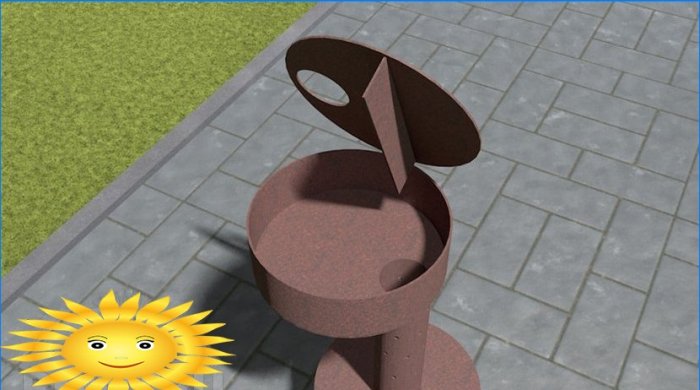

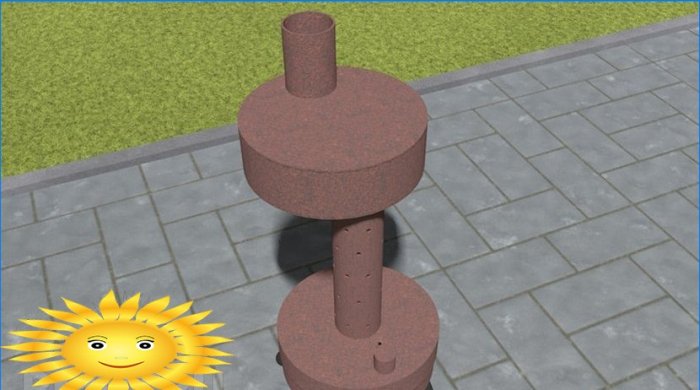

Vyrábíme výměník tepla

Samostatný závěrečný článek v cyklu o domácích kamenech bude věnován pokročilým výměníkům tepla. Zde ji budeme považovat za prvek samotné pece, který udržuje teplotu žhavících spalin a umožňuje jej realizaci pro ohřev vzduchu nebo kapaliny.

Požadavky na výměník tepla (základní verze):

1. Dutá nádoba s přepážkou uvnitř.
2. Horní stěna je rovná plocha.
3. Tloušťka stěny od 3 mm.
4. Komínový otvor je mimo střed (pro snadnou instalaci konvice nebo hrnce).
5. Může mít na boční stěně kontrolní otvor pro čištění.

Tento prvek může být také ve formě podložky vytvořené podobně jako mísa palivové nádrže. Čím silnější přepážka, tím lepší bude povrch desky. Inspekční poklop může být uzavřen plechem o tloušťce 2 mm namontovaným na těsnícím tmelu. Vývod o průměru 100 mm musí mít kanál – 50 až 100 mm trubkový úsek přivařený k horní stěně.

Komínové prvky

Úsek komína, který běží v místnosti, musí být vyroben z ocelové trubky – to umožní snížit teplotu spalin v důsledku výměny zbytkového tepla. Vnější část může být vyrobena z konvenční cínové drenážní trubky. Avšak s výrazným teplotním rozdílem v zimě to může vést k plynnému koksování v kolenou a komín bude vyžadovat pravidelné (14–20 dní) čištění. Nejlepší, ale také dražší možností je izolovat potrubí z vnějšku nebo nainstalovat tepelně izolované potrubí. Je dovoleno uspořádat vodorovné sekce 1,5 – 2 m od pece.

Pozornost! Nezapomeňte do vývodu nainstalovat hledí („houba“).

Spoje komínových sekcí mohou být skládací a nevyžadují těsnění. Jsou povoleny mezery do 2 mm. Větší štěrbiny sníží tlakové rozdíly a zhorší přirozený tah. Sběr prvků se provádí tak, že vzduch z pece padá z kanálu o menším průměru na větší..

Je třeba poznamenat, že tah je zvýšen a udržován v důsledku reaktivního účinku, ke kterému dochází při zahřívání injektoru a výměníku tepla. To vám umožní snížit úroveň výšky výstupního kanálu o 10-20%.

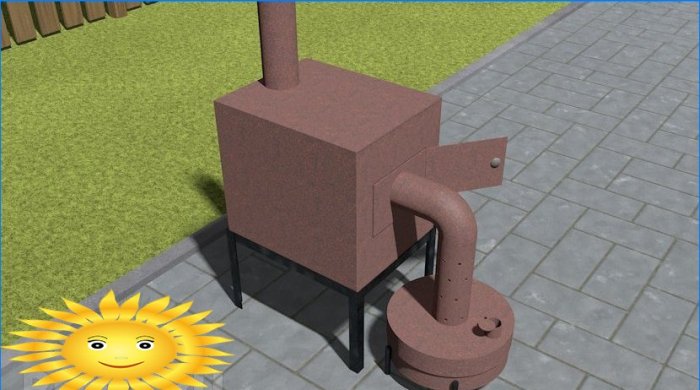

Adaptér na dřevo

Pokud již máte v každodenním životě ocelový sporák, kotel na dřevo nebo kamenný kachle, můžete jej přizpůsobit tak, aby byl poháněn horkými olejovými plyny. Adaptér je vstřikovač s palivovou nádrží.

V zásadě je konstrukce zcela podobná konstrukci uvedené výše, ale topeniště stávající pece funguje jako tepelný výměník. V peci vstupuje místo spalování paliva (dřevo, uhlí) horký plyn z hořáku a potom pec pracuje v normálním režimu.

Doporučení pro přeměnu pece na olejový turbo hořák:

1. Vytvořte adaptér podle výše uvedených výkresů a doporučení. Liší se to od kolena 90? bez perforace na vstřikovači.
2. Na výtokovém kanálu lokte přivařte průchozí ocelový plech, který přesně odpovídá části nakládacích dvířek.
3. Pro bezpečnou instalaci, aby se zabránilo náhodným posunům, zajistěte upevňovací prvky na poklopu a průchodu.
4. Adaptér musí být stabilní a poloha osy vstřikovacího kanálu se musí shodovat se středem otvoru poklopu. To může vyžadovat nastavení trouby na odpovídající úroveň..
5. Komínové potrubí musí být uspořádáno v souladu s požadavky na POM.

Olejový adaptér rozšíří možnosti konvenční trouby. To platí zejména pro vytápění garáží a dílen..

Odpadní olejová pec bez svařování

Se všemi ostatními výhodami je výroba POM bez svařování na první pohled nemožná. Jak však víme, provoz pece a spalování plamene nejsou založeny na vlastnostech materiálu (ocel, litina), ale na fyzikálních a přírodních jevech, které se neustále vyskytují všude stejným způsobem a mění se pouze pod vlivem okolních podmínek. Tento nedotknutelný zákon použijeme tak, že pro montáž POM použijeme další nehořlavý materiál pohlcující teplo, který se tradičně používá pro pece – cihla.

Hlavní výhodou konstrukce pece, která nám umožní realizovat myšlenku, je neustálý tah. Vylučuje výhody těsnosti svařování rychlým odstraňováním oxidu uhelnatého a produktů spalování skrz kanály systému.

K pokládce cihel POM potřebujeme:

1. Šamotové cihly – asi 40 kusů.
2. „Krbová“ zednická malta nebo hlína – 1 taška.
3. Olejová vana asi 150x400x60 mm a dveře (můžete ze starého poklopu).
4. Vstřikovač (viz výše).
5. Ocelový plech 6-8 mm 400×800 mm.
6. Dvě ocelové trubky o průměru 120 – 150 mm – 1 a 1,5 m.
7. Vlnité rukávy se svorkami pro průměr trubky – 3 ks.
8. Potrubní ventilátor nebo „šnek“ – 1 kus.
9. „Kapátko“ pro rovnoměrné zásobování olejem.
10. Hladký nehořlavý podklad.

Provozní postup

1. Rozložíme rovnou plochu z cihel 40×80 cm, což bude základní a protipožární vrstva.

2. Rozložíme strany „na hranu“ ze tří stran. Vzdálenost mezi osami cihel stěn – ne více než délka cihly.

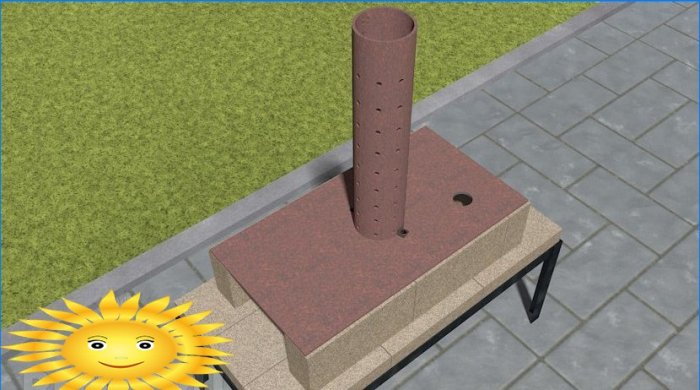

3. Vystřihněte ocelový plech tak, aby pokrýval celou oblast krabice. Vyrábíme v něm otvory pro seřízení vzduchu (boční) a vstřikovače (uprostřed).

4. Instalujeme injektor na plech (pomocí šroubů) a plech na cihlovou krabici přes řešení.

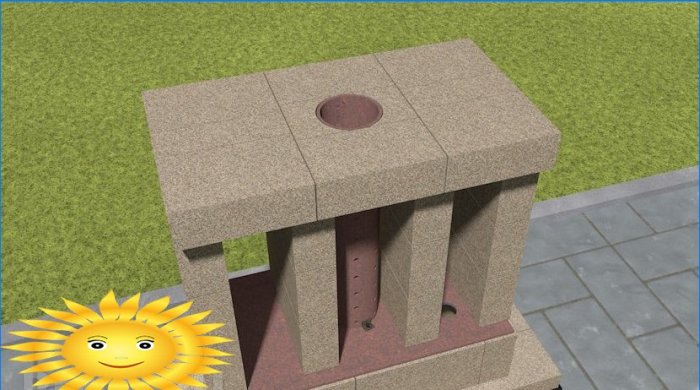

5. Postavíme 4 stěny „na hranu“ s výškou tří cihel tak, aby vstřikovač měl přístup ze všech stran do vzduchu.

6. Cihly položte naplocho na zdi a spojte je. Ukázalo se, že se jedná o plošinu s injektorovým kanálem.

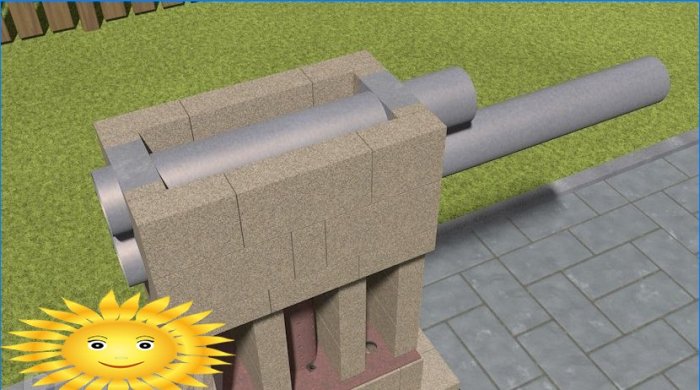

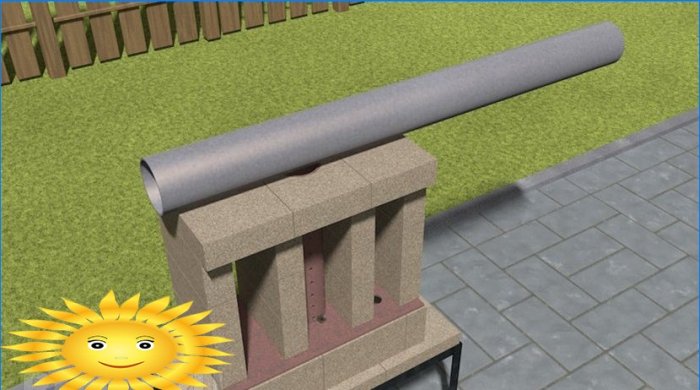

7. Nad kanál umístěte trubku 1,5 m na úrovni a vyrovnejte ji podél jedné z vnějších rovin.

8. Shora instalujeme 1 m potrubí přísně koaxiální ke dnu na dočasné upevňovací prvky (malta, drát).

9. Potrubí zakrýváme cihly „na hraně“. Měli byste dostat cihlovou krabici – to je tepelný výměník.

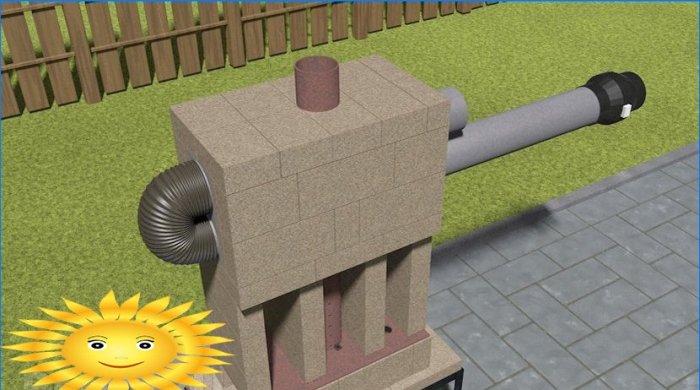

10. Horní stěna („kryt“) může být jednoduše položena cihlou, která již dříve připojila komínový kanál (může být vyrobena z vlnité hadice).

11. Spojíme potrubí zvlněním a na spodní potrubí namontujeme ventilátor.

Výsledkem je efektivní stacionární POM bez svařování..

Pozornost! Tuto troubu používejte pouze se zapnutým ventilátorem. Jinak je možné přehřátí trubek tepelného výměníku a významná deformace..

Jeden pozoruhodný nedostatek spojuje všechny typy olejových hořáků – vlastnosti paliva. Použitý olej zabarví povrchy a má charakteristický technický zápach. Když se dostane na horký povrch, shoří a zanechává nepříjemný zápach. Zbytek nepohodlí lze omezit na nulovou dodržováním jednoduchých pravidel pro zacházení s těmito pecemi.

Twin design

Pro ty, kteří potřebují střídat druhy paliva, je vhodná varianta dvojité reaktorové pece *.

* Reaktor – místo spalování paliva a vytváření tepelné (v tomto případě) uvolňování energie.

Dvojitá kamna se skládají ze dvou topeniště – na pevná a kapalná paliva kombinovaná do společného výměníku tepla. Zvláštním a nejběžnějším případem takového uspořádání je případ, kdy je vzduchový tepelný výměník ve formě kontejneru připojen k existujícímu vařiči nebo dlouho spalovací peci a následně je na něj namontován olejový turbo hořák nebo adaptér. Taková stacionární struktura vám zároveň umožňuje změnit druh paliva bez provedení dalších akcí.

Hlavní výhodou je schopnost provádět revize, opravy a modernizaci bez přerušení procesu vytápění. To je možné, pokud jsou na systémových kanálech uzavírací zařízení (aby nedošlo k odtlakování tepelného výměníku).

Provozní pravidla pece na odpadní olej

V každodenním životě není olejový sporák nebezpečnější než jiné typy topných zařízení založených na otevřeném ohni. Ve většině případů jsou instalovány v garážích, dílnách nebo technických místnostech..

1. Hasicí prostředky udržujte v blízkosti (platí pro všechny typy kamen) – hasicí přístroj, písek.
2. Před zapálením vždy zkontrolujte koncept. Chcete-li to provést, oheň do otvoru vstřikovače. Mělo by být zataženo dovnitř. Pokud k tomu nedojde nebo se plamen odchýlí směrem ven, „chodí“, hořák za žádných okolností nerozsvítí! Zkontrolujte prvky kamna a komína – je nutné vyčistit.
3. Palivová nádrž nesmí být plná. Optimální úroveň je 3/4 ode dna podél kapalinového zrcadla. Také by nemělo být prázdné – ponechte 1/4 na jímce.
4. Před doplňováním paliva netřepte usazený olej. Pokud je v ní voda, klesne na dno. Voda, která se během spalování dostane do paliva, způsobí, že hořící olej vystříkne tryskami (otvory) vstřikovače.
5. Přívodní ventil z podavačů by měl být umístěn 20-30 mm výše od spodku.
6. Nejlepší režim provozu POM je rovnoměrné spalování. K hladkému dodávání a úpravě paliva používejte odkapávací zařízení.
7. Pokud se olej vylije, důkladně jej vyjměte.
8. Ke vznícení navlhčete papír petrolejem nebo motorovou naftou a položte na povrch oleje.
9. Při zahřívání se nechá vstřikovat vzduch skrz plnící otvor.

Správně smontovaná a nastavená pec během „vypínání“ může úspěšně nahradit kotel. Přesněji řečeno se může stát kotel, který účinně běží na „odpadní“ palivo. K tomu je třeba vybavit účinný výměník tepla. Jak to udělat, vysvětlíme v dalším článku..
