Náš každodenní život je plný mnoha událostí, absorbuje informace z médií, komunikuje s příbuznými, přáteli, pracovními kolegy – naše vědomí je přetížené. Je nutná pauza – odpočinek v klidné atmosféře, v útulném křesle s šálkem kávy na loketní opěrce, obklopen nějakým pronikavým tichem a soumrakem, přerušený pouze tikáním nástěnných hodin a záblesky plamene v krbu. Plamen krbu zklidňuje, oživuje dávno zapomenuté příjemné vzpomínky v paměti …
Rozjímání nad otevřeným plamenem se v žádném případě nudit nebude, jak říká slavná věta. Oheň evokuje podivné pocity, které byly v člověku spící po mnoho let, máme s ním nějaký genetický vztah, spojující se s našimi vzdálenými předky, kteří strávili dlouhé zimní večery před ohněm krbu. Není divu, že existuje dokonce speciální spořič obrazovky pro PC monitor, zobrazující živý plamen krbu. Pokud zařízení krbu v městském obydlí způsobí potíže i profesionálním řemeslníkům, pak majitelé letních chat a venkovských statků jsou schopni krbu sami vytvořit. Kutilský krb pro kutily – sled prací a potřebné materiály – v tomto článku.
Krb je jednoduchý sporák, jeho krb je otevřený a vypadá spíše jako výklenek ve zdi. Místnost je vytápěna sáláním tepelné energie, zatímco přenos tepla v krbu je nízký – rovná se 10-20%, další teplo je odebíráno do komína. V chladných zimách se spoléhat pouze na krb pro vytápění nestojí za to, nebude to stačit. Palivová komora krbu (palivo v ní hoří) by mělo být široké, ale ne hluboké, stěny (boční a horní) jsou provedeny s expanzí (kolapsem) směrem k vytápěné místnosti (v úhlu 45o-60o). Tento design vám umožní poslat více tepelné energie do místnosti..
Krb lze umístit mimo zeď, vestavět do cihlové zdi (její tloušťka musí být alespoň dvě cihly) nebo připevnit ke zdi. Krb díky své konstrukci výrazně zlepšuje větrání místnosti, ale není schopen akumulovat a rovnoměrně vydávat teplo. Největší množství tepla se vytváří přímo před palivovou komorou.
Výběr sedadla
Koncová zeď je nejlepší pro uspořádání krbu, můžete si uspořádat krb mezi dvěma vnitřními stěnami – v rohu. Naopak extrémně nešťastným místem pro vytvoření krbu bude zeď umístěná před okny – jak již bylo zmíněno, tento typ kamen způsobuje aktivní cirkulaci vzduchu a pokud jsou okna špatně utěsněna, začnou se průvary..
Výpočty parametrů krbu
Rozměry tohoto typu kamen jsou vázány na objem místností, ve kterých jsou uspořádány. Například plocha krbové vložky pro místnosti s objemem do 70 metrů krychlových by měla být 1:50 nebo 1:70, tj. od 0,2 do 0,4 m2.
Parametry otvoru pece jsou stanoveny následovně: poměr výšky a šířky by měl být 2: 3, tj. s plochou 0,2, 0,3 nebo 0,4 m2 otvor pece (portál) bude mít následující rozměry – v prvním případě 36×45 cm, ve druhém – 44×67 cm a ve třetím – 52×77 cm.
Poměr hloubky pece k její výšce by měl být v rozmezí od 1: 2 do 2: 3, tyto parametry jsou velmi důležité, protože nedodržení těchto rozměrů ve směru zvětšení hloubky topeniště sníží přenos tepla, a pokud se sníží, krb začne kouřit místnost. Velikost hloubky palivové komory musí být udržována v následujících proporcích: s celkovou plochou topeniště rovnou 0,2 m2 – hloubka by měla být od 18 do 24 cm, rovna 0,3 m2 – od 22 do 30 cm a rovnou 0,4 m2 – od 26 do 35 cm.
Plocha kouřového otvoru pro náš krb závisí na vybrané oblasti krbové vložky, měla by být 8-15krát menší, tzn. s plochou pece 0,2 m2 – 0,02 m2, s plochou 0,3 m2 – 0,03 m2 a o ploše 0,4 m2 – 0,04 m2. Komín vyrobený z cihel bude mít následující délku a šířku: 14×14 cm a 14×27 cm. Pokud je plánován komín se zaobleným průřezem, bude mít průměr od 8 do 14 cm. Malé a středně velké krby budou vyžadovat komín s výškou 4 až 5 metrů.
Jak postavit krb – materiály
K vybudování krbu budete potřebovat: cihly, štěrk, hlínu, písek, cement a štěrk. Chcete-li postavit krb, který lze použít opravdu dlouhou dobu, musíte si pečlivě vybrat cihlu – kousek. Cihla pro krby by měla být dokonalá: žádné nedostatky, mají jednotnou strukturu oranžově-červené barvy, pravidelný tvar s hladkými povrchy a pravými úhly. Každá cihla musí být zkontrolována zasažením kladivem – měla by vydávat jasný zvuk.
Pokud byla cihla podrobena nedostatečnému tepelnému zpracování, bude mít světlejší odstín a její lom bude mít heterogenní strukturu. Po zásahu kladivem vydá taková cihla tupý zvuk, což ukazuje na nekvalitní střelbu.
Spálená cihla má modro-černou nebo tmavě šedou barvu, na jejím povrchu jsou vidět stopy tání. Zasažení takové cihly kladivem vydá zvuk s vysokým tónem. Jsou-li na povrchu cihel bílé skvrny, znamenají přerušenou technologii sušení (je přesušená). Požadovaný počet cihel je asi 200-300 kusů (v závislosti na velikosti krbu a bez komína).
Krby a krbová kamna jsou uspořádána za použití směsi hlíny, cementu a písku jako pojiva. Existuje názor, že krby spalující dřevo vydrží nejdéle, pokud je při jejich výrobě používáte kambrianský jíl (modrý). Ale červená a dokonce obyčejná hlína je docela vhodná. Používáte-li žáruvzdorné cihly, je pro zdivo nutná žáruvzdorná hlína. Trvá od 0,2 do 0,5 m3 jílu (v závislosti na obsahu tuku).
Při vytváření krbu vlastníma rukama musíte pečovat o cement. Vhodný je portlandský cement třídy 200 nebo 300. Požadavek: 70-100 kg (včetně základových prací).
Písek pro maltu na zdivo: zlomek 0,2 – 1,5 mm, pokud možno očištěný od nečistot a zbytků. Požadavek: 0,7 m3 (včetně základových prací). Bude vyžadován drcený kámen o zlomku 2 až 6 cm – bude potřebný pro stavbu nadace krbu. Požadavek: 0,2 m3. Kromě základních materiálů budete potřebovat: kouřovou klapku (je to také kamna), mřížku, výztužné tyče (asi 15-20 ks., S průměrem 8 až 10 mm, 700 mm dlouhé).
Při vytváření krbu vlastníma rukama se musíte o nadaci starat.
Celková hmotnost konstrukce krbu bude průměrně nejméně 600 kg, a ve většině případů – více než tuna, takže krb bude potřebovat svůj vlastní nezávislý základ. Je mnohem jednodušší vybudovat základ pro krb i při stavbě domu, jinak bude docela obtížné jej postavit. Pokud se plánuje výstavba krbu v dokončené budově, bude nutné přilákat odborníky, kteří mohou vypočítat zatížení budoucího krbu na stávajících nosných konstrukcích.
Stavba nadace
Krb bude vyžadovat základ s většími půdorysnými rozměry (10-15 cm), než je základna krbu. Je důležité udržovat mezeru mezi základy budovy a krbem minimálně 50-55 mm – musí být vyplněna pískem. Obklad základů (budov a krbů) nelze provést – mají různý tah, což povede k tvorbě trhlin.
Důl pro krbové nadace by měla být 600 mm hluboká pro jednopatrový dům a 700 až 1 000 mm pro dvoupodlažní dům nebo její hloubka by měla odpovídat hloubce stanovené při vytváření základu budovy. Na dno vyhloubené jámy je nutné umístit vyrovnávací polštář vyrobený z písku (na nevytěžující zeminy) nebo písku a štěrku (na těžící zeminy, složení: písek-40%, štěrk-60%).
Odkaz: houpající se půdy zahrnují hlínu a jemné písky, písčité hlíny, hlíny a jíly – tj. půdy rozšířené v Rusku. Po dosažení určité úrovně vlhkosti se objem takových půd během zmrazování (v zimě) zvyšuje, což způsobuje vzestup půdy po vrstvě v hloubce, do které zamrzá. V důsledku toho dochází k nerovnoměrnému vzestupu základů, pokud zatížení, která na ně působí, nekompenzují zdvihací síly půdy. Půdní orba způsobuje deformaci převážně lehkých budov, z nichž většina je postavena ve venkovských oblastech.
Polštář, který zabraňuje vlivu půdy na zakládání krbu a kamen, by měl mít stejnou výšku jako polštář hlavního základu budovy (například v moskevském regionu by měla být jeho výška od 100 do 600 mm, v závislosti na stupni půdy). Pískový a štěrkový polštář musí být položen ve vrstvách, každá nová vrstva musí být navlhčena. Při pokládce je nutné stlačit (automatické nebo manuální) a vyrovnat základnu vodorovně pomocí úrovně.
Před položením pískového a štěrkového polštáře je nutné vyrovnat a zhutnit půdu na dně jámy. Pokud prší po vykopání jámy, pak před položením polštáře je nutné z ní odstranit louže (lopatka ven), pokud se spodní zemina stala tekutinou plastickou, musí být nařezána na stabilní (zpravidla o několik centimetrů).
Krby a krbová kamna – štěrkový betonový základ
Bude levnější postavit základ ze suti. Pro něj je třeba bednění, zevnitř opláštěné střešní hmotou (dehtový papír, sklo) nebo potažené bitumenem – aby se vyloučil únik cementového mléka do písku. Bednění se umísťuje na připravený podklad, uvnitř se položí první vrstva velkých kamenů (až do průměru 15 cm) a mezi ně se přelije troska. Cementová kaše se nalije na vrchol (1 díl cementu na 3 díly písku), připravuje se na základě jednoho pracovního dne.
Potom se písek smíchá s cementem – roztok se důkladně promíchá za stálého přidávání vody do stavu husté zakysané smetany (v poměru 1 díl vody k 1 dílu cementu). Každá nová vrstva štěrkového kamene se pokládá po vytvrzení předchozí vrstvy, nejlépe v denních intervalech. Poslední – horní vrstva musí být vyrovnána, zkontrolujte její vodorovnou polohu a zavřete ji nahoře plastovým obalem. Před zahájením pokládky je nutné vydržet jeden týden. Vzdálenost od vrcholu výsledného základu k úrovni podlahy musí být nejméně 60-70 mm.
Pracovní výkresy krbu

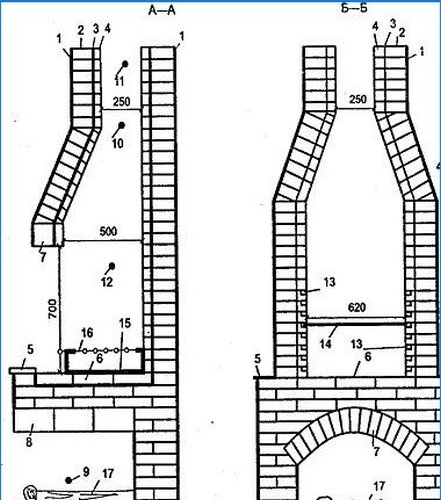

K vybudování krbu je nutné připravit výkres každé řady – uspořádání, výkresy řezů a fasádu. Každý řádek musí být nakreslen na listy papíru v kleci, přičemž každý fragment řádku je označen symboly (budou použity nejen celé cihly, ale také poloviny, čtvrtiny cihel) a každá řada je postupně očíslována..
Předběžná příprava materiálů pro krb
Každá z cihel musí být zkontrolována, oddělující cihly s vážnými odchylkami od standardních rozměrů (65x120x250 mm). Při stavbě krbu je důležité věnovat zvláštní pozornost kvalitě ingrediencí maltové zdivo – musí být co nejčistší od cizích látek. Pro tohle:
- písek se pečlivě prosévá jemným sítovým sítem a opakovaně se namočí do čisté vody – dokud se voda po „elutriaci“ nezčistí;
- jíl je namočen ve vodě na několik dní (od 7 do 10 dnů). Musí se čas od času míchat, dokud nevznikne homogenní hmota;
- před položením krbu je červená cihla namočena po dobu 30 sekund do vody, dokud nejsou odstraněny vzduchové bubliny. Jsou-li krby na dřevo spalovány z ohnivzdorných cihel, stačí to jen opláchnout vodou – odstranit prach.
Připravíme kamennou maltovinu na bázi jílu: nalijte do sucha, připravte písek s jílovou maltou a důkladně promíchejte, dokud nedosáhnete stavu podobného husté želé. Kvalitu směsi kontrolujeme následujícím způsobem: nakrájíme „klobásu“ o průměru nejvýše 10-15 mm z roztoku – pokud je jeho tvar zachován, nerozpadne se a nedrží se nám do rukou, pak je roztok připraven. Po dvou nebo třech zkušebních směsích se získá vysoce kvalitní roztok – neměl by se šířit podle své vlastní hmotnosti, držet se na lžíci nebo drobit na fragmenty.
Krby na dřevo – zdivo
Předtím, než začnete pokládat cihlu na hliněnou maltu, musíte nakreslit obrysy ohniště na zeď. V horní části komínového základu jsou plechy střešní krytiny nebo střešní krytiny pokládány dvojitou vrstvou – pro hydroizolaci. Při pokládání krbů vlastníma rukama je důležité si uvědomit, že cihla musí být před pokládkou namočena, jinak bude ze zdicí malty vytékat voda.
Je rozloženo z vnitřní strany ohnivzdorné cihly. Zadní a boční stěny topeniště jsou usazeny v suchu, potom je položení provedeno bandáží švů. Boční stěny krbu musí být vyrobeny z tepelně odolných cihel, musí mít tloušťku nejméně 200 mm, minimální tloušťka zadní stěny je 100 mm.
Před pokládkou objasníme umístění krbu: musíte vyschnout cihly první řady (podle výkresu), pak cihly, které tvoří jednu řadu komínu. Poté položte vodovodní potrubí od stropu do rohů komína a ujistěte se, že vzdálenost mezi podlahovými trámy a trubkou, krokvemi a trubkou je větší než 120 mm (pro vytvoření vodorovného požárního řezu).
Hlavní rozdíl mezi položením cihlové zdi a rozložením krbů je v tom, že každá nová řada krbu je nejprve rozložena v suchém stavu (bez malty) – vyberou se cihly, lisují se a seřídí se k sobě, přičemž se bere v úvahu obvaz švů. V tomto případě musí být odštěpené části cihly buď otočeny směrem ven nebo zděny.
Rohové cihly by se měly pokládat jako první, přičemž by se měla kontrolovat jejich vzájemná poloha (musí být přísně na stejné úrovni). To bude vyžadovat úroveň a pravidla. Dále je uspořádán vnější řádek (obvod), poté uprostřed.
Pokud je krbová vložka obložena žáruvzdornými cihlami, nemůže být svázána jednoduchou cihlou z vnějšího zdiva – bude mnohem snazší rozvrhnout celou protipožární schránku ze žáruvzdorných nebo žáruvzdorných cihel. Při vytváření krbu vlastníma rukama pomocí měřícího kabelu (diagonálně mezi protilehlými stranami) zkontrolujte rohy první řady zdiva z hlediska pravoúhlosti, rozdíl mezi nimi by neměl být větší než 5 mm.
Zednická malta se nanáší ručně – pravou rukou, levou cihlou. Švy (svislé i vodorovné) musí být zcela vyplněny maltou, musí být provedeny co nejtenčí (šev v „podříznutí“). Švy směřující dovnitř topeniště a komínu mohou být konvexní, zatímco veškerá přebytečná malta je odstraněna. V méně kritických částech struktury krbu, kde je možný únik plynu skrze švy, lze je provádět v „pustině“ (hloubka prohlubně není větší než 10 mm), následovaná omítkou. Zatáčky a kontrakce prahu plynu a komínu mají zaoblený tvar, pro který je cihla zaoblená.
Rohy jsou uspořádány přesně na olovnici, aby se usnadnil úkol, je možná instalace v rozích ocelového rohu nebo kolejnice. Má-li konstrukce krbu, který má být proveden, konstantní průřez, je vhodné takový krb rozložit pomocí mobilního bednění. V každé zděné řadě je nutné obvazovat švy (pomocí cihel), každý rozložený řádek je pečlivě změřen do vodorovné polohy a rohy a stěny do svislé polohy.
Dobrý výkon krbu přímo závisí na hladkosti vnitřních povrchů. Proto je nutné pokládat cihlu tak, aby se do vnitřní části konstrukce krbu proměnila pouze celými okraji, jinak se rychle zhroutí. Nevyrovnávejte vnitřek komínu roztokem hlíny, protože jíl se rozpadá a komín je ucpává. Jediným způsobem, jak dosáhnout hladkého vnitřního povrchu, je elegantní a vyvážené zdivo. Můžete vyplnit malé výmoly do cihel a vyhladit švy na vnitřní straně komína hadrem namočeným v hliněném roztoku – tato operace se provádí každých 4-5 řádků rozložených.
Každá další řada při stavbě krbů je uspořádána až po úplném zdění předchozího.
Odvod komína
Po přivedení komína na střechu jsou cihlové řady položeny na cementovou maltu (1 díl cementu na 3 díly písku). Komín musí být spolehlivě chráněn před deštěm – cínovými komíny nebo cihlovým přesahem s krytinou ze železa.
Montáž kovových prvků
Kovový rám krbové vložky je připevněn pomocí nýtovaných ocelových pásů (tloušťka 3 mm) – jsou vloženy do zdiva a nalit maltou. Ocelové proužky lze nahradit žíhanými drátěnými svazky (o průměru 2 mm), připojují také prohlížecí dveře a trouby.
Je třeba vzít v úvahu, že kov má vyšší míru tepelné roztažnosti než cihla, proto mezi zdivo a rámy pece musí být instalováno těsnění z azbestového kordu (tl. 5 mm)..
Horní tyč dveří pece nelze použít jako podpěru pro zdivo, můžete použít pásek z litiny a nejlepším způsobem by bylo nainstalovat cihlové překlady do klína, klínu nebo „do zámku“. Všechny prvky krbu z kovu musí být nastaveny s ohledem na jejich roztažení při zahřátí – nastavte mezeru nejméně 5 – 10 mm, jinak by jimi krb zničil. Obecně platí, že čím méně kovových prvků v konstrukci krbu, tím lépe.
Vnější úprava krbu
Nejvhodnější pro krby je obklad s dlažbou, vzorovaný nebo hladký. Je třeba poznamenat, že opláštění keramickými dlaždicemi je nepraktické – takové dlaždice rychle odpadnou. Krb můžete opustit bez jakýchkoli vnějších dekorací – cihly, malované křídou (lepidlo) nebo vápenné barvy, můžete malovat pouze švy.
