Instalace soketů a přepínačů do sádrokartonového oddílu

Obsah článku



Mistr, který se zabývá instalací domácích elektrických sítí, musí znát všechny komplikace práce s dutými stěnami a sádrokartonovými příčkami. Snažili jsme se zdůraznit co nejvíce podrobností a technických nuancí, jejichž znalost je nezbytná pro kvalitní a estetickou instalaci čistého elektrikáře..

Instalace soketů a přepínačů do sádrokartonového oddílu

Výběr instalačních krabic

Pro instalaci elektrických armatur existují dva hlavní požadavky: estetický vzhled a spolehlivost upevňovacích mechanismů. Při instalaci na falešnou zeď závisí úspěch obou parametrů především na výběru instalačních krabic (soketové boxy).

Kvalita těchto výrobků je určena hlavně vlastnostmi plastu, ze kterého jsou vyrobeny. Karton by měl být stlačen na polovinu původního průměru bez jakéhokoli náznaku praskání nebo delaminace. Lisování plastů je kompletní, bez mezer, výřezy pro otvory by se neměly vyplňovat, s výjimkou nejtenčí fólie.

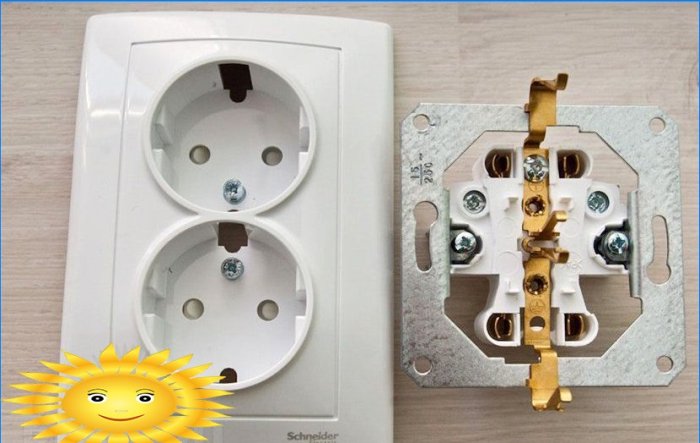

Zásuvky na sádrokartonové desky

Spolehlivost mechanického upevnění je určena dvěma parametry. První je, jak dobře a zdravě jsou nohy vyrobeny. V plně uvolněné poloze by se měly zcela schovat za rozměry krabičky, v napjaté poloze by měly vyčnívat 2–3 mm za přední hranu. Kovové nohy se zdají být spolehlivější, ale častěji poškozují nit a ohyb. Plastové patky jsou spolehlivější: nespojují se s velkou utahovací silou, navíc má samořezný šroub menší rozteč závitu, a proto je instalace rychlejší.

Druhým kritériem, které určuje spolehlivost upevňovacích mechanismů, je tloušťka a kvalita povrchu bočních vnitřních stěn. Nožičky soketů a vypínačů se v krabici dobře rozpínají, kde jsou na vnitřním povrchu zářezy i ty nejmenší. Kromě toho by se krabice neměla při expanzi zevnitř silně deformovat. Důvodem tohoto jevu může být příliš měkký a tenký plast, absence jakýchkoli výztužných žeber.

V jaké fázi provést instalaci

Protože hlavním požadavkem pro instalaci je těsné přilnutí rámů k povrchu povrchové úpravy, instalace elektrického příslušenství se provádí ve dvou stupních. Nejprve jsou namontovány instalační krabice, to by mělo být provedeno, jakmile jsou roviny falešných stěn opláštěny sádrokartonem. Malá vyčnívající strana se ukrývá ve vrstvě tmelu a kování lze přitlačit na povrch co nejpevněji.

Instalace soketů a přepínačů do sádrokartonového oddílu

Při instalaci instalačních krabic se doporučuje odšroubovat samořezné šrouby kovového rámu a nechat je na samostatném místě. Kabel lze po zasunutí do krabice odříznout. V každém případě musí být vnitřní dutina chráněna zasunutím zmačkaným papírem nebo plastovým obalem..

Konečná instalace se provádí po dokončení dokončovacích prací. Okraje obložení a tmelu, vyčnívající do dutiny krabice, musí být pečlivě odříznuty, aby nedošlo k odštípnutí velkých fragmentů. Pomocí válcových zesílení uvnitř krabice byste měli určit místa pro zašroubování šroubů a prorazit je.

Instalace soketů a přepínačů do sádrokartonového oddílu

Výjimkou z obecného postupu instalace jsou sendvičové a MDF panely, plastová podšívka. V tomto případě lze veškerou práci provést v poslední fázi, ale pole musí být vybrána pro zásuvky speciálním způsobem. Je důležité, aby strana krabice zcela zapadla do drážky na utěsněné straně rámu mechanismu, jinak se mezi plastovým panelem a stěnou vytvoří mezera.

Značení, vrtání děr

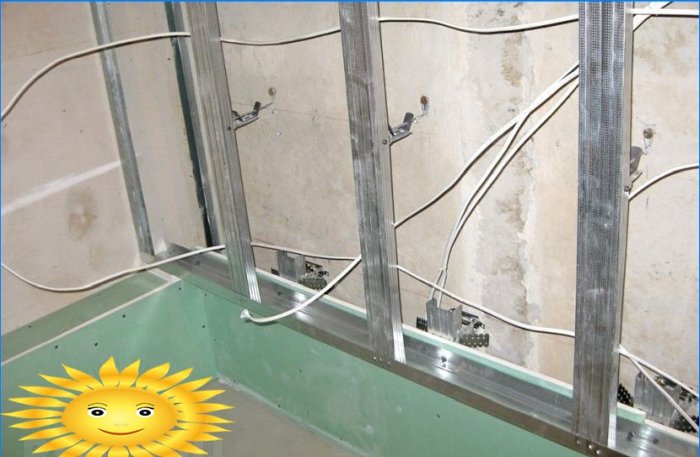

Při pokládání vodičů jsou jejich konce přivedeny na místo instalace kování a ponechány s malým okrajem, aniž by prošly pouzdrem. Konec je obvykle spojen s nejbližším profilem nebo překladem.

Značení děr začíná společnou vodorovnou čarou, zvednutou nad dokončenou podlahou asi 30–40 cm pro zásuvky a 80–100 cm pro spínače. Obecně jsou spínače namontovány ve stejné výšce jako kliky dveří. Značení se provádí pouze na místě, kde nebude zaručen profil rámu.

Vrtání sádrokartonu pod žaluzií

Na vodorovné linii označte středy otvorů, do kterých bude instalován pilotní vrták korunky. Toho lze dosáhnout pomocí páskové míry, která zná vzdálenost mezi středy mezi konkrétními typy vývodů. Například pro zásuvky a spínače Schneider a Viko je to standardní 71 mm, pro ostatní výrobce se hodnoty mohou mírně lišit. Pro jistotu můžete použít obecný instalační rámec jako šablonu..

První otvor musí být vyvrtán opatrně a na místě, kde není zaručeno, že se kabel setká. Je vhodné nenechat korunu vyletět do dutiny falešné zdi. Když je vytvořen první otvor, kabel je do něj zatažen nebo je zajištěno, že se během dalších akcí nedotkne a zbytek se vyvrtá. Když jsou vytvořeny všechny díry, propojky mezi nimi se proříznou nožem, přičemž ve středu zůstane volný proužek asi 30-35 mm.

Otvory pro zásuvky v sádrokartonu

Sestavy pro společný rámec

Když jsme mluvili o výběru krabic, záměrně jsme se nedotkli tématu jejich montáže pro instalaci pod společný rám. Celkově existují pro tyto účely dva typy soketů: propojené „čipy“ a v obyčejném monolitickém případě.

Ty se zdají být spolehlivější, ale nejsou zvláště praktické při instalaci a provozu. Nejprve proto, že jeden z oddílů takové krabičky může být z nedbalosti poškozen a celý produkt se stane nepoužitelným. V dokovacích boxech lze problém vyřešit výměnou jedné z nich.

Zásuvky na sádrokartonové desky

Na druhé straně, pokud hustota třísek v drážkách není dostatečně vysoká, sestava se během instalace neustále rozpadne. Naopak, pokud je zasunutí konektorů do drážek příliš těsné, pokusy o zatloukání třísek až na doraz mohou vést k poškození pouzdra..

Pokud jsou v sestavě více než tři mechanismy, musí být kvalita krabic velmi vysoká. Zaprvé se jedná o korespondenci středových otvorů, jinak se řada zásuvek a spínačů jednoduše nehodí nebo bude upevněna v nedostatečné kvalitě.

Zajištění instalačních krabic

Proces instalace soketů je jednoduchý a intuitivní. Po připojení se do vytvořených otvorů vloží požadovaný počet krabic, zatímco upínací šrouby nebo šrouby se téměř odšroubují téměř až na konec. Nejprve byste měli nejprve vyřadit požadovaný počet otvorů pro vstup kabelů a prorazit propojky mezi sekcemi.

Je nutné vložit objímkové krabičky opatrně, aby se nerozpadly okraje otvorů v sádrokartonu, důsledné obcházení sestavených krabic po obvodu a oprava vyčnívajících prvků. Když jsou krabice zcela zapuštěné a strana opřená o zeď, musíte dotáhnout šrouby nebo šrouby s vnitřním závitem, aby se stlačily nohy.

Instalace soketů a spínačů v sádrokartonu

Při utahování je třeba úsilí velmi pečlivě kontrolovat. Pravidelně můžete okraje boxu přetáhnout přes stranu a zkontrolovat volné hraní. Poté, co jsou všechny nohy předem napnuty, je třeba je dotáhnout jeden po druhém 0,5–0,7 otočení. Není nutné silně utahovat, stačí eliminovat jakékoli projevy vůle.

Elektrické připojení

Zaváděcí kabel vždy vede do nejvzdálenějšího boxu skupiny soketů, ale nikdy uprostřed. Nejprve se kabel ořízne 10–12 cm výstupkem ze zdi, poté se izolace pásu odstraní nožem na kabel. Řezání by mělo být prováděno téměř až ke kořenu, přičemž asi 15-20 mm izolace zůstane v místě, kde se dotkne ostrých hran plastové krabičky..

Instalace soketů a spínačů v sádrokartonu

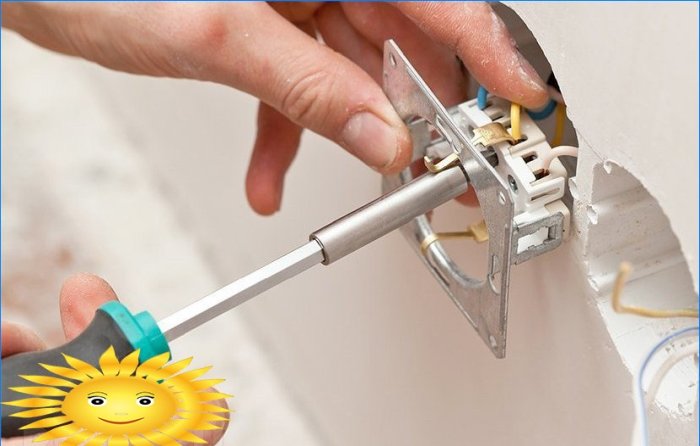

Okamžitě připravte požadovaný počet propojek stejné délky. Izolace je odstraněna z nich az přívodního kabelu pomocí odizolovače, vodiče je třeba odizolovat o 10–12 mm. Do jednoho kontaktu nelze utáhnout více než dvě jádra, jednu na každé straně šroubu. Jádra musí být sevřena kleštěmi s dlouhým nosem v poloze „vidlice“, umístěna na protilehlých stranách šroubu a utažena, přičemž se ujistěte, že izolace jádra je blízko k proudovému terminálu svorky..

Instalace soketů a spínačů v sádrokartonu

Po připojení celé výstupní skupiny je třeba vodiče přitlačit k tělu a zbývající část materiálu složit pomocí harmoniky. Paralelně se kontroluje, jak snadno se zásuvkový mechanismus vejde do krabice, zda do něj ruší kabelové propojky.

Dokončení instalace

V poslední fázi se dříve uložené šrouby vrátí na své místo. Mechanismus přišroubují k rámu, ale bez námahy. Stačí, když si rám udržuje svou polohu v různých úhlech sklonu.

Instalace soketů a spínačů v sádrokartonu

Když jsou všechny mechanismy na svém místě, jsou tlačeny blízko sebe, nebo jsou zbývající mezery rovnoměrně rozloženy. Je nutné nastavit zásuvky a spínače podle úrovně již v této fázi pomocí speciálních bublinkových mikrolevelů. Po dokončení zarovnání jsou šrouby dotaženy více, téměř až na doraz. Následuje dotažení distančních nohou.

Instalace soketů a spínačů v sádrokartonu

Instalace je dokončena instalací plastových krytů. Nejprve je vložka vývodů energie zasunuta do rámu, jejich šrouby jsou rozloženy po otvorech a návnady a poté jeden po druhém utaženy. Spínací klíče, kryty pro televizní a telefonní zásuvky jsou nainstalovány jako poslední. Poté, co je hardware namontován, znovu jej zkontrolujte na úrovni a v případě potřeby lehce upravte polohu..
