Jak správně připojit generátor k soukromému domu

Obsah článku

• Proč byste se neměli připojit
• Minimum potřebné pro připojení generátoru
• Jak zajistit automatické přepínání
• Instalace jednotky ATS s autostartem plynového generátoru
• Možné problémy a poruchy

Energetická nezávislost domu je krédem mnoha moderních majitelů domů. Pro integraci přenosného generátoru do domácí sítě je nutné mít nejen dovednosti zapojení, ale také znát základy automatizace záložního vstupu. Dnes odpovíme na většinu otázek k tomuto tématu..

Proč byste se neměli připojit

Ve vzácných případech nouzového výpadku proudu je obvyklé „házet“ energii z generátoru do nejbližšího výstupu. Koneckonců, výpadky napájení jsou tak vzácné, že ano, tak proč se obtěžovat se záložním vstupním systémem? Ale tady, stejně jako ve všem, existuje řada úskalí..

Za prvé, elektrické vedení oddělené výstupní skupiny není navrženo tak, aby převzalo zatížení kufru. Je dobré, pokud je skupina chráněna samostatným strojem vybraným podle průřezu kabelu, a pokud ne?

Připojení generátoru k domu pomocí třípolohového spínače: 1 – vstupní jistič; 2 – čítač; 3 – RCD; 4 – generátor; 5 – třípolohový spínač; 6 – nula sběrnice (N); 7 – zemnící sběrnice (PE); 8 – spotřebitelům

Za druhé, nemůžete se spolehnout na svůj vlastní závazek. Zapomínání na vypínání úvodního stroje je běžná věc. V nejlepším případě dodáte všem generátorům na hlavní linii města, což nepochybně způsobí přetížení a velké zmatení – proč jistič neustále pracuje. V nejhorším případě – a to je nejčastější příčina poruch generátoru – chytíte „protijedoucí“ pruh a rozloučíte se s nouzovým zdrojem elektřiny na dlouhou dobu.

A poslední argument: nikdy byste neměli opomenout pohodlí používání konkrétního systému. Pouze jedna otočka spínače nebo práce v plně automatickém režimu – a jste vždy klidní ohledně bezpečnosti vaší elektrické sítě a zařízení k ní připojeného.

Minimum potřebné pro připojení generátoru

Pro technicky správné připojení generátoru k domácí rozvodné síti však není potřeba nic. Za prvé – poskytnout samostatný vstup. Doporučuje se provádět s měděným kabelem s velkým průřezem (nejméně 4 mm)²) a položit ze vstupního distribučního zařízení na speciálně vybavené místo pro instalaci generátoru.

Budete také potřebovat kolébkový spínač. Pro potřeby domácnosti se v poslední době objevilo mnoho variant podobných zařízení v modulární konstrukci pro montáž na 35 mm DIN lištu. Bezprostředně lze navrhnout celou řadu zařízení. Od nejlevnějších produktů TDM-63 po robustnější a spolehlivější řadu E200 od ABB nebo SFB od Hager.

Zařízení mají nejjednodušší spínací obvod a princip činnosti. K dolním kontaktům je zpravidla připojena společná sběrnice odchozích zátěží. Na zadní straně, kde jsou kontakty spárovány, jsou připojeny dva samostatné vstupy. Spínací klíč má tři polohy, v průměru jsou všechny obvody otevřeny. Téměř ve všech sériích mohou být zařízení vícepólová, což výrazně usnadní práci s třífázovou sítí a komplexním uzemňovacím / neutralizačním systémem.

Je důležité si uvědomit, že třípolohový (přepínací) jistič pracuje na principu zátěžového spínače, nezajišťuje ani tepelné ani elektromagnetické uvolnění. Proto musí být každý vstup dodatečně chráněn automatickým strojem, jehož mezní proud je určen přípustným zatížením na přívodním vedení.

Nejjednodušší přepínací zařízení může být také vyrobeno z dvojpólových jističů stejného výrobce. Musí být umístěny vedle sebe, jeden by měl být otočen vzhůru nohama, a pak klíče musí být spojeny dohromady vložením ocelového čepu do pravidelného otvoru.

Jak zajistit automatické přepínání

Pokud je klapka ASU umístěna na těžko přístupném místě nebo nechcete pokaždé ručně přepínat, můžete se spolehnout na automatické přepínací zařízení. Jeho obvod je také velmi jednoduchý, potřebujete pouze dva modulární stykače s počtem párů kontaktů rovným počtu fází napájení, stejně jako pár normálně otevřených a normálně uzavřených pomocných kontaktů.

Za normálního provozu je městský vstup vždy „za západku“ zapnutého stykače, ve kterém je napájecí obvod cívky připojen přímo k síti, dokud není přerušen. Pokud dojde ke ztrátě elektřiny na vstupu do města, stykač klesne a uzavře normálně uzavřenou dvojici pomocných kontaktů, které zapnou druhý stykač záložního vstupu nebo alespoň uzavřou napájecí obvod své cívky..

1 – časové relé; 2 – hlavní vstupní stykač; 3 – řídicí cívka stykače; 4 – stykač rezervního vstupu

Připojení „nouzového“ stykače se provádí také před výpadkem sítě z generátoru, proto zařízení zůstane ve vypnutém stavu, dokud se nespustí. Je velmi užitečné zde přidat do obvodu modulární časové relé, takže napájení spotřebitelů se zapne minutu nebo dvě po spuštění generátoru. To umožní motoru zahřát se a probudit se před nástupem na základní zatížení..

V tomto případě by napájecí obvod druhého záložního stykače měl projít normálně sepnutým kontaktem spínače hlavního vstupu. Když se tedy znovu objeví napětí na vedení CO, první stykač se znovu zapne a otevře napájecí obvod druhého vstupu. Samozřejmě by sem mělo být přidáno zastavovací zařízení generátoru, ale v extrémních případech to bude nějakou dobu běžet na volnoběh s minimální spotřebou paliva.

Instalace jednotky ATS s autostartem plynového generátoru

Ve světle výše uvedeného by bylo velmi užitečné mít zařízení, které obecně vylučuje zásah člověka do systému nouzového napájení. Taková zařízení existují a fungují zcela hladce, ale pouze u generátorů vybavených elektrickým startérem a standardním vypínacím systémem..

Vývoj takového systému na vlastní pěst je problematický obchod hodný samostatné diskuse. Pokud není práce správně organizována, existuje velké riziko poškození zařízení. Například, pokud má generátor poruchu motorové části, její vynucený opakovaný start způsobí alespoň hluboké vybití baterie a v nejhorším případě povede k selhání vinutí elektrického startéru..

Pro taková zařízení existují dvě možnosti, první je standardní elektronická řídicí jednotka dodávaná s generátorem a instalovaná ve stejné místnosti s ním. Taková jednotka je připojena podle schématu připojeného k pokynům a ovládacím prvkům pouze spouštění a zastavování motoru, v některých případech přebírá úlohu nastavení rychlosti a výstupního výkonu. Hlavní přepínání záložního vstupu provádí stykače podle schématu, které jsme popsali dříve. Pouze v tomto případě je normálně rozpojený kontakt na hlavním vstupu tažen nízkonapěťovým signálním drátem k řídicí jednotce, takže aktuální stav městské linie objasní elektronice, když by měl být generátor uveden do provozu nebo zastaven..

1 – blok pro automatické spuštění generátoru; 2 – hlavní vstupní stykač; 3 – stykač rezervního vstupu

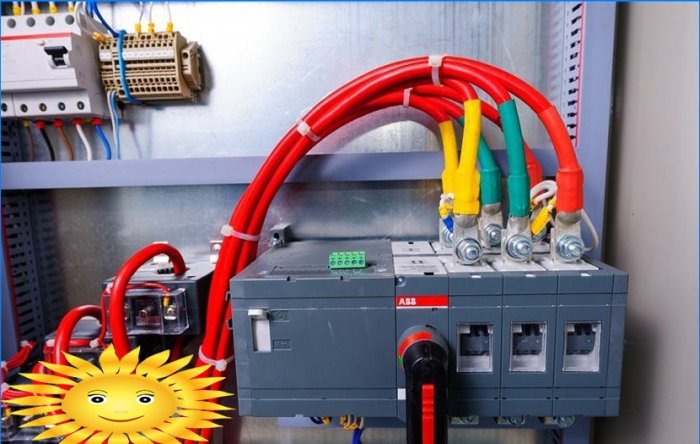

Druhou možností jsou kompletní ATS zařízení s autorunem. Nejedná se o velmi širokou škálu zařízení, ale všechna vyžadují instalaci doplňkového vybavení na generátor: elektrický škrticí ventil a spouštěč s baterií.

Připojení generátoru přes ATS: 1 – úvodní stroj; 2 – čítač; 3 – ABP štít; 4 – generátor; 5 – ovládací kabel; 6 – nulová sběrnice; 7 – spotřební stroje; 8 – zemnící autobus

Výhodou takových systémů je, že mají vše, co potřebujete „mimo krabici“, a kompletně vyměňují rozváděč, včetně vestavěné nadproudové ochrany, a někdy dokonce mají systém ochrany proti přepětí a svodům. Vše, co je potřeba pro připojení, je připojení vodičů vstupů a spotřebitelských sběrnic ke spínacím zařízením a také spojení sekundárního terminálového bloku s přídavným zařízením generátoru pomocí čtyř nebo pěti žilového drátu..

Možné problémy a poruchy

Při použití generátoru musíte mít úplné pochopení povahy proudu generovaného autonomním zdrojem. Nejedná se o obvyklou fázi a nulu, ale o střídavé fáze s půlvlnou 110 až 125 V vzhledem k zemi..

Takové generátory vyžadují dobře vyrobený uzemňovací systém, který není připojen k ochrannému vodiči domácí sítě. Rovněž je nezbytné, aby byla přepnuta fáze i neutrální vodič obou vstupů, jinak je zaručen únik do městské sítě.

Toto je hlavní důvod, že když je připojen přes zásuvku, je spuštěn jistič na samotném generátoru. Pokud jde o různá ochranná zařízení, musejí být instalována ve dvojicích – po jednom pro každý vstup. Výjimkou z tohoto pravidla jsou třífázové sítě, které však pro stabilní a nepřetržitý provoz vyžadují zařízení oddělených uzemňovacích a uzemňovacích smyček..
