Kovová hadice pro elektrický kabel: výběr a instalace

V tomto článku se na stránce Naše tipy dozvíte, proč potřebujete kovové pouzdro, zvlněné kovové trubice pro elektrické dráty. Zjistíme, jaké jsou kovové hadice, určíme kritéria pro jejich výběr a také prostudujeme základní pravidla pro zapojení v takové ochraně.

Kovová hadice pro elektrický kabel: výběr a instalace

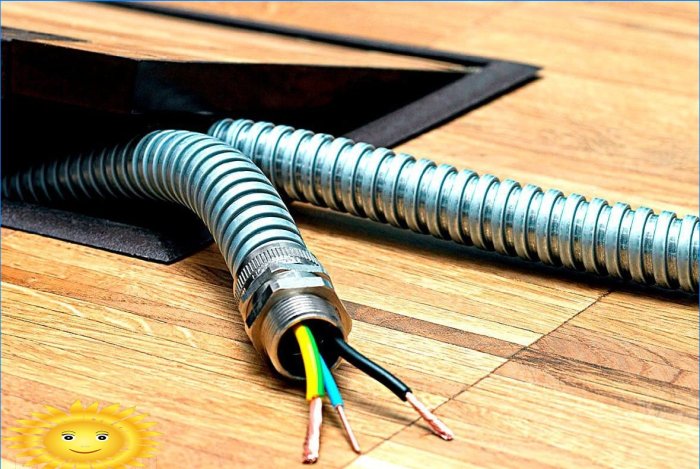

Kovová vlnitá trubka má dva velmi důležité účely:

  • Ochrana elektrického kabelu před vlhkostí, zauzlením, poškozením, elektromagnetickým zářením a chemickými činidly;
  • Ochrana samotné budovy před ohněm v důsledku problémů s kabeláží. I v případě zkratu a roztavení izolace kabelu kovová hadice neumožní šíření plamene.

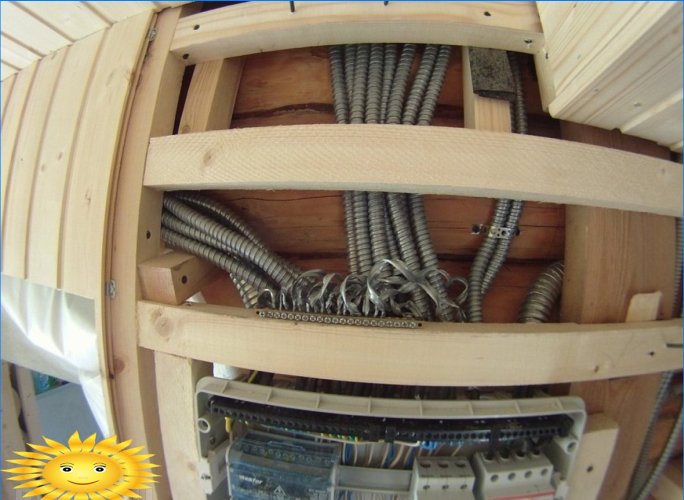

Nejčastěji se používají vlnité kovové trubky, kde je nebezpečí požáru obzvláště vysoké. Jsou nenahraditelné ve výrobních halách, průmyslových budovách. Kovové hadice se navíc často používají při instalaci kabeláže do dřevěné bytové výstavby, o které portál podrobně psal. Ochrana kovových kabelů se používá také v domech s rámy, v adobe a sádrokartonových stěnách, plastových konstrukcích.

Kovová hadice pro elektrický kabel: výběr a instalace

Kovová hadice pro elektrický kabel: výběr a instalace

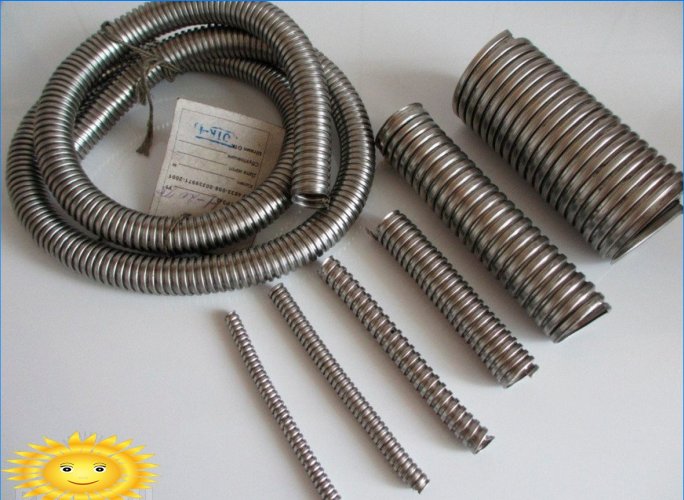

Existují čtyři typy kovových vlnitých kabelových kufrů:

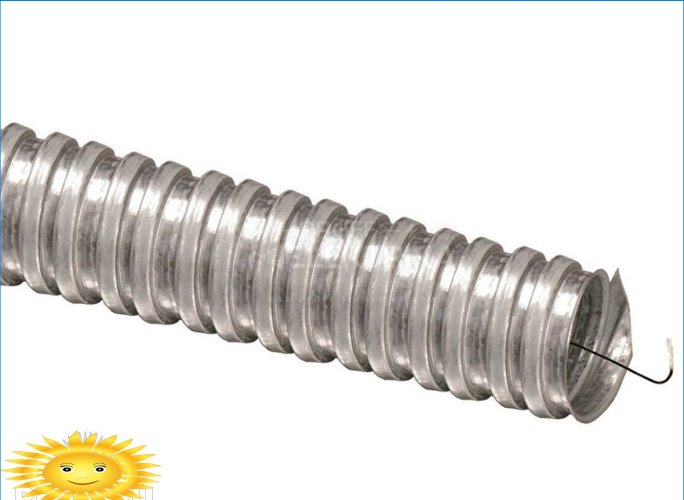

  1. Pozinkováno. Nejsou vzduchotěsné, jedná se o trubku, která je zkroucena z tenkého pozinkovaného pásu. Klouby jsou utěsněny azbestovým hadříkem;
  2. Pocínovaný cín. Nejsou také utěsněny, ale před kroucením je cín chráněn před rzí a vnějšími vlivy elektrolytickým pocínováním. V důsledku toho kovová hadice vydrží déle a může být použita v místnostech s vysokou vlhkostí;
  3. Nerezová ocel. Odolný, nebojící se koroze, lze použít v místnostech s agresivním chemickým prostředím. Odolná a spolehlivá, ale poměrně drahá možnost ochrany elektrických kabelů;

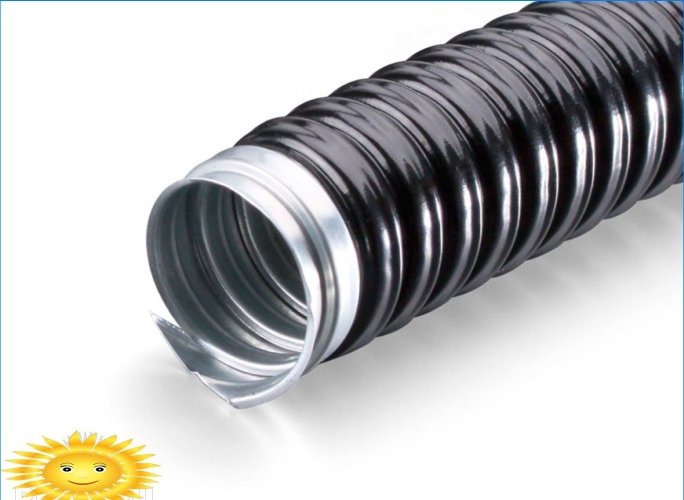

  4. V pouzdře z polyvinylchloridu. Liší se v dobrých hermetických vlastnostech, nebojí se vlhkosti, mechanického namáhání, chemikálií. Je docela možné pochovat takovou zvlnění v příkopu, vést kabel k domu a použít jej ve venkovních podmínkách a v průmyslových dílnách..

Kovová hadice pro elektrický kabel: výběr a instalace

Uvádíme základní pravidla pro instalaci kabelů do kovových vlnitých trubek:

  • Nesmíme zapomenout na tak důležitá zařízení jako svorky, držáky, spojky, které spojí konce trubek;
  • Pro přesné stanovení délky kovové hadice, snížení počtu zbytečných ohybů a připojení je nutný plán zapojení;
  • Před instalací musí být zvlněná trubka zkontrolována na vady, rýhy, poškození. Uvnitř by neměl být prach ani nečistoty;
  • Kabelový kanál je položen bez napětí, protože to povede ke vzniku mezer mezi zatáčkami zvlnění;
  • Rovněž by nemělo být povoleno prověšování;
  • Neměly by být žádné ostré ohyby;
  • V suchých místnostech je možné použít nejdražší pozinkovanou kovovou hadici, v mokrých místnostech zvolit hermetické možnosti a spoje zakrýt speciálními spojkami nebo elektrickou páskou;
  • Pokud budete provádět svářečské práce, ochraňte během této doby kovové zvlnění, protože kov je dostatečně tenký a může být poškozen.

Důležité! Při volbě rozměrů kovové hadice pro kabeláž je třeba mít na paměti, že její plnění by nemělo překročit 70% vnitřního průměru.

Kovová hadice pro elektrický kabel: výběr a instalace

Kovové hadice jsou rozděleny do 12 kategorií, od 5,1 milimetrů do 78 milimetrů vnitřního průměru a od 9,8 do 87,1 milimetrů vnějšího průměru. Například: Máte kabel 3×2,5 s vnějším průměrem přibližně 11 milimetrů. To znamená, že potřebuje kovovou hadici s vnitřním průměrem nejméně 13 milimetrů. Vyberte si kovové pouzdro kategorie 15 s vnitřním průměrem 14,7 milimetrů – to je nejblíže k požadované hodnotě.

Nejčastěji se kovové vlnité trubky prodávají ve svitcích o délce 30, 50 a 100 metrů, ale můžete získat kousky požadované délky pomocí nástrojů pro hladké řezání kovových výrobků.

Kovová hadice pro elektrický kabel: výběr a instalace

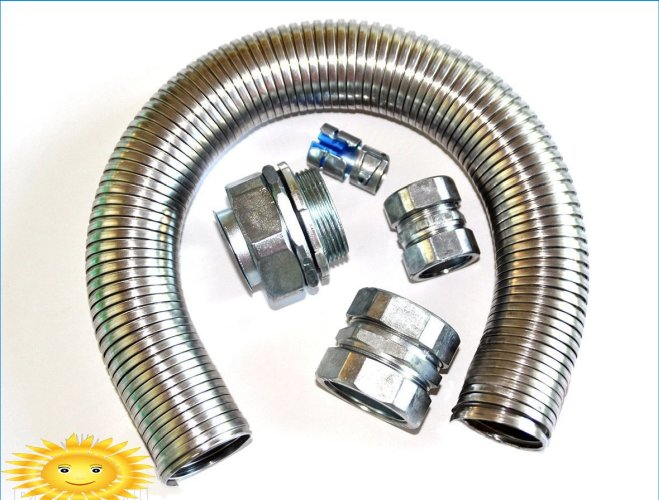

Pro správnou instalaci kabelu do kovové vlnité trubice potřebujete následující armatury:

  • Závitové spojky. Mají speciální škrábací matici. Spojky mohou být rovné, úhlové, s vnitřním a vnějším závitem. Zajistí dodatečné uzemnění hadice. Pro spojení obou konců kovové hadice jsou zapotřebí přímé spojky a vodiče pro připojení zařízení, krabice nebo panelu. Rozteč závitu spojky musí odpovídat rozteči objímky;
  • Svorky, plastové i kovové. Vyžaduje se pro upevnění vlnité trubky.
