Jak nainstalovat střešní okna sami

Obsah článku

---

• Světlíky – vývoj a výzvy
• Střešní okna StarLite – nová od společnosti Albion
• Instalace střešního okna StarLite na střechu z keramických tašek
• Příprava otvoru ve svahu střechy
• Vertikální zmenšení otvoru
• Vyjmutí skleněné jednotky z krabice
• Instalace okna do otvoru
• Instalace lemování pro keramické dlaždice
• Instalace skleněné jednotky v krabici
• Identifikační číslo a proč jej potřebujete
• Závěr (dobrá rada)

---

Realitní experti odhadují, že přeměna podkroví na obytný prostor je o třetinu levnější než investiční výstavba. Není divu, že stále více vlastníků je povzbuzováno vyhlídkou na získání vlastního bohémského bydlení nebo rozšíření hranic stávajícího bytu na úroveň střechy. A čelí největšímu problému jakéhokoli podkroví – přirozenému světlu, což není možné bez instalace střešních oken.

Světlíky – vývoj a výzvy

Střešní okno bylo vynalezeno před více než 70 lety. Navrhl ji Dane Willum K. Rasmussen. A pak založil první společnost, která začala vyrábět střešní okna pod svým patentem. Prosperuje a pracuje dodnes a Rusům je dobře známa od roku 1991. VELUX je uznávanou autoritou ve světě střešních oken.

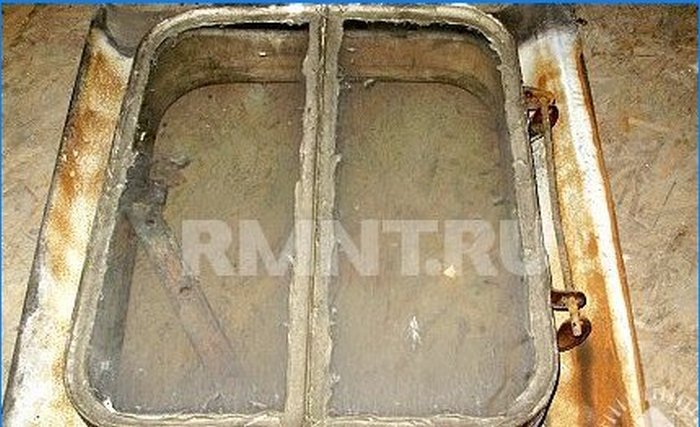

Ale co se stalo dříve, než Willum K. Rasmussen uhodl nainstalovat křídlo do okna, které se otáčí kolem centrální osy? Fotografie 1 ukazuje prototyp střešního okna. Toto je tzv. Podkrovní poklop. Byly nainstalovány na svahu střechy nedaleko komínů, aby se kominík mohl dostat na chodník, po kterém šel od stoupačky k stoupačce. Jak můžete vidět na fotografii, podkrovní poklop má blikající a vázání pomocí jediné sklenice. Kryt má vlnitý tvar, určený k instalaci pod dlaždice. Aby se zabránilo vniknutí sněhu a vody do poklopu, je jeho okenní část zvednuta nad rovinu rámu. Tento konstrukční prvek je stále přítomen ve střešních oknech! Ale křídlo se sklem se radikálně liší od toho, co je dnes k dispozici. Toto křídlo se sklopí do strany, aby zajistilo volný průchod osoby na střechu. Poklop je uzavřen pomocí jakéhokoli druhu západky, sestávající z kovového kolíku na lemování a železné desky s otvory, které jsou pohyblivě namontovány na křídlo poklopu. Zarovnáním otvorů na desce s čepem můžete nejen zavřít poklop, ale také upravit úhel otevření křídla pro větrání v horkém počasí, například.

Moderní střešní okno obsahuje pouze úpravy, ale jeho podstata zůstává stejná – jedná se o modernizovaný střešní kryt. Vylepšení jsou omezena na následující položky:

• Zasklení – jednotka s dvojitým zasklením vyrobená z odolného skla, jehož vnitřní prostor je vyplněn argonem;
• Krabice a vazba, pokud jsou vyrobeny ze dřeva, jsou vyrobeny sazbou – adhezivní technologie s vícevrstvou impregnací a nátěr speciálními zvláště odolnými laky. Strom je často nahrazen plastovým profilem;
• Konstrukce pantů se změnila. Umožňují okennímu křídlu s centrálním umístěním nejen volně se otáčet o 180 stupňů, což je výhodné z hlediska udržování vnější části okna, ale je snadné odstranit celé křídlo, což je výhodné pro vyjíždění ven. Existují panty s horním umístěním a blokovacím mechanismem, který neumožňuje takové dveře samovolně se zavřít;
• Světlíky lze nyní vodorovně a svisle blokovat a vytvářet tak velké zasklené plochy;
• Vybaveno dálkovým ovládáním s elektrickým pohonem, zjednodušilo to otevírání vysoce umístěných oken;
• Střešní okno má neobvyklé úpravy: balkonové okno a světlý tunel.

VELUX byl po dlouhou dobu prakticky monopolem na trhu střešních oken a cena za ně byla určována pouze mírou skromnosti dánské mentality. Jinými slovy, byly velmi drahé a dokonce i dnes je lze v ceně připsat kategorii královského zboží. Na trhu se ale objevili i další hráči, kteří tvořili důstojnou soutěž o Dány. Vůdci jsou mezinárodní koncern FAKRO, založený v roce 1991 a nyní zabírající 15% světového trhu střešních oken, a německá společnost ROTO, založená v roce 1935 vynálezcem Wilhelmem Frankem spolu se svou manželkou.

Střešní okna StarLite – nová od společnosti Albion

Britská společnost StarLite nedávno vstoupila na evropské a ruské trhy. Ale ve své domovině a v Irsku se etablovala z nejlepší strany. Má jedinečnou technologii vakuové impregnace dřeva používaného při výrobě pojiv a krabic, závěsů bez údržby, které umožňují rychlou instalaci dvojskla, jeho demontáž a otočení o 180 stupňů.

Promyšlený systém ventilačního ventilu s filtrem zajišťuje proudění čerstvého vzduchu a jeho čištění prachu a pylu rostlin. Skleněná jednotka je vyrobena z extra pevného skla a je vstříknuta argonem. Samotné brýle, používané ve všech modelech střešních oken, jsou vyráběny v energeticky úsporné verzi.

Okna jsou k dispozici ve dvou verzích – s horní a spodní rukojetí pro otevření okna v pěti standardních velikostech v každé z možností.

Vrcholem oken StarLite jsou žaluzie vestavěné do skleněné jednotky, široký výběr skla, možnost doplnění oken elektrickým pohonem a doplňky podle individuálního plánu. Stejně jako speciální systém pro výsadbu montážních rohů, stejně jako takový systém sám, který nemá žádné analogy.

Omezení zahrnují malý rozsah modelů. Okna jsou k dispozici ve dvou verzích – s horní a spodní rukojetí pro otevření okna v pěti standardních velikostech v každé z možností. Modelová řada má pouze okna se středovou polohou osy. Uzamykatelná okna se také nevyrábějí..

Se všemi výše uvedenými výhodami a nevýhodami jsou střešní okna StarLite cenově dostupná pro každého. Takže nejoblíbenější model – okno o rozměrech 550 x 980 mm s horním držadlem pro otevření stojí asi 220 $. Což je o třetinu nižší než cena Veluxu.

Instalace střešního okna StarLite na střechu z keramických tašek

Příprava otvoru ve svahu střechy

Samozřejmě je dobré, když má všechno svůj vlastní čas. Včetně instalace střešních oken, což je nejsnadnější provést během výstavby budovy nebo rekonstrukce střechy. V těchto případech je snadné namontovat rámy a namontovat na ně střešní materiál. Krása vikýřů však spočívá v tom, že je lze instalovat kdykoli, i když je to spojeno se spoustou práce a času. Zvažte nejobtížnější možnost instalace střešního okna – pod keramické dlaždice.

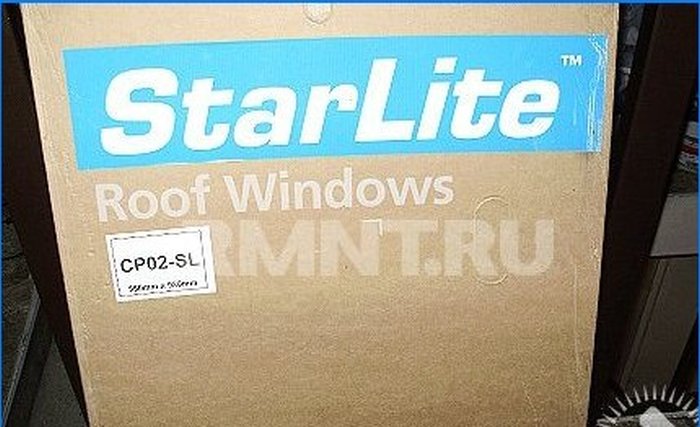

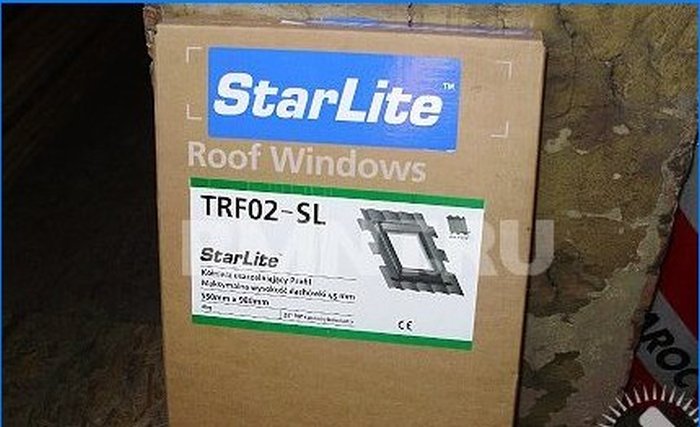

Fotografie 2 tedy ukazuje balení střešního okna StarLite a fotografie 3 zobrazuje jeho rámeček. Při nákupu musíte věnovat zvláštní pozornost skutečnosti, že lemování je vhodné pro váš typ střechy. U plochých střešních krytin je nutný jeden typ lemování a pro vlnité lepenky (keramické dlaždice).

Montáž střešního okna začíná výběrem místa a přípravou otvoru. Nejjednodušší způsob je nainstalovat okno mezi krokve. Vzhledem k tomu, že vzdálenost mezi krokvemi je v průměru 60 cm, vyrábějí všichni výrobci hlavně okna o šířce krabice 550 mm.

Pokud potřebujete instalovat širší okno, musíte vystřihnout část krokve z jedné strany a přesunout ji dále podél bedny, což nebude mít velmi příznivý vliv na únosnost střechy. Pokud je tedy střešní okno instalováno ve stávající střechě, je lepší zvolit velikost okna, která je vhodná pro šířku, takže se vejde mezi krokve bez přenosu fragmentu.

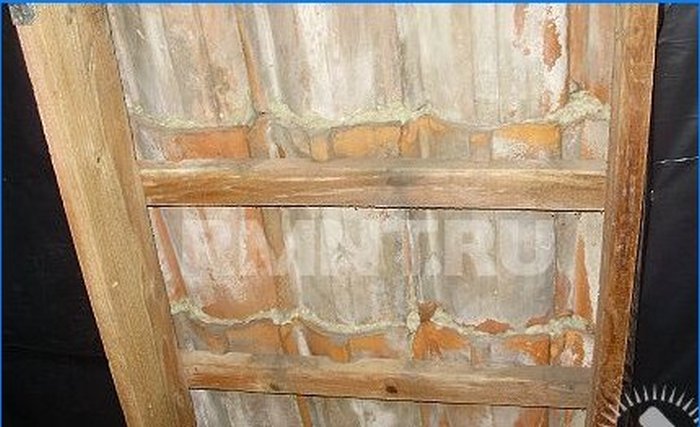

Obrázek 4 ukazuje část kachlové střechy zevnitř v místě, kde chcete instalovat okno. Vzdálenost mezi krokvemi je 62 cm a šířka rámu okna je 550 mm. Krovy mají malou odchylku od svislice, ale obecně tato odchylka nepřekračuje rozdíl 7 cm mezi šířkou okna a vzdáleností mezi krokvemi..

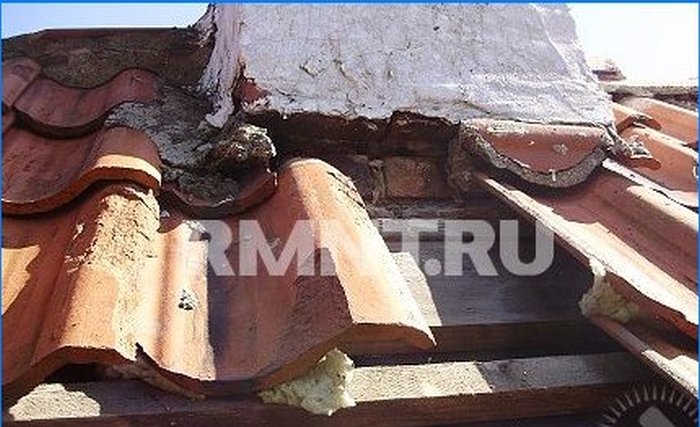

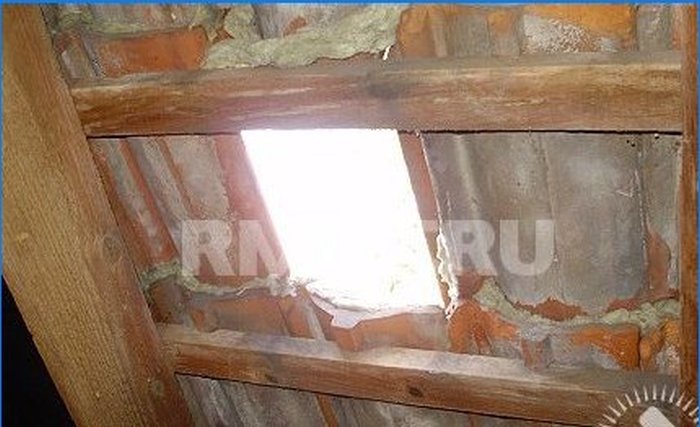

Práce začíná odstraněním dlaždic v místě instalace a dvou dlaždic vlevo a vpravo od otvoru. Tato operace se provádí zevnitř. Fotografie 5 ukazuje, že jedna dlaždice byla odstraněna, a fotografie 6 ukazuje všechny požadované dlaždice odstraněny. Poté musíte vystřihnout další dlaždice v otvoru tak, aby okno stálo nad stávajícím blokem a pod ním – na přidaném, protože okno nelze výškově nastavit v násobcích kroku tyčí, protože velikost dlaždic může být velmi odlišná. Dokončený otvor s vyřezanými dodatečnými pruhy je znázorněn na obrázku 7.

Vertikální zmenšení otvoru

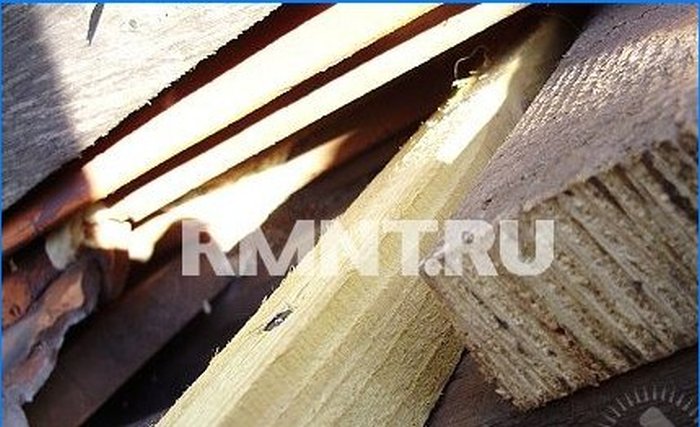

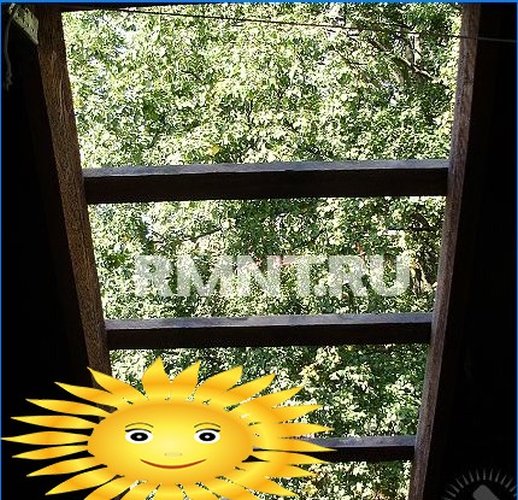

Svislý otvor můžete zmenšit umístěním tyče stejné velikosti v požadované vzdálenosti od horní tyče (v tomto případě je to 1 m). Měl by být delší než šířka otvoru tak, aby přesahoval vlevo a vpravo za krokve nejméně o 10 cm na každé straně. Spodní část okna zůstane na této liště. Je důležité, aby blok měl stejnou tloušťku jako starý blok odstraněný z tohoto místa. Přidání spodní opěrné tyče je znázorněno na fotografii 8.

Vyjmutí skleněné jednotky z krabice

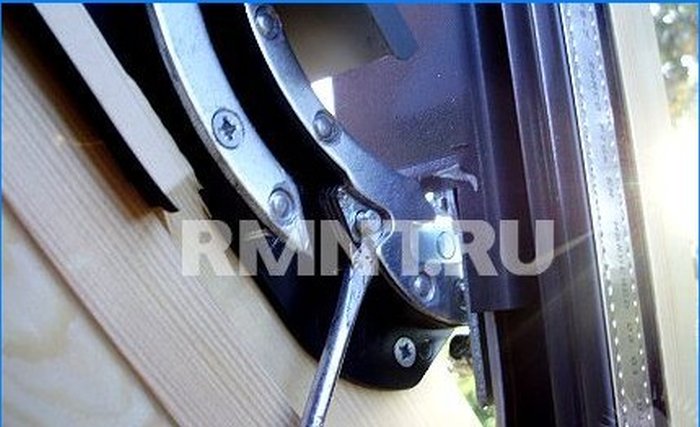

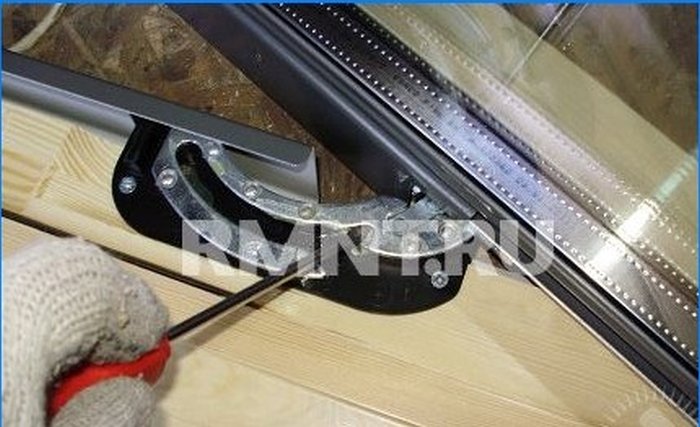

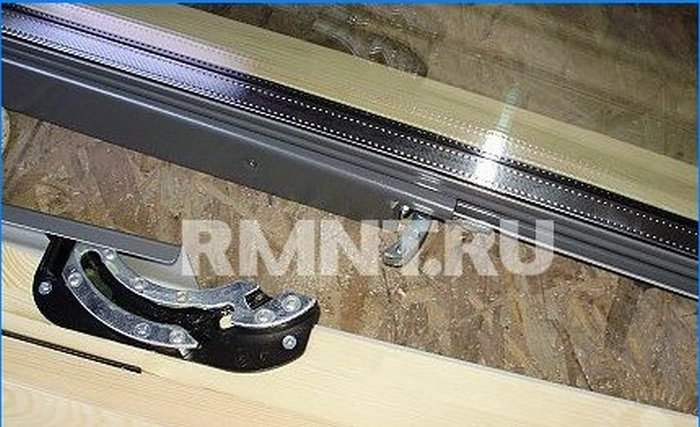

Montáž střešního okna lze rozdělit do dvou fází: instalace krabice a instalace lemování. Okenní rám StarLite se středovou osou otáčení je vybaven závěsy s odnímatelným mechanismem, díky kterému je možné snadno odstranit kryt se skleněnou jednotkou a nezasahuje, když je rám nainstalován v otvoru..

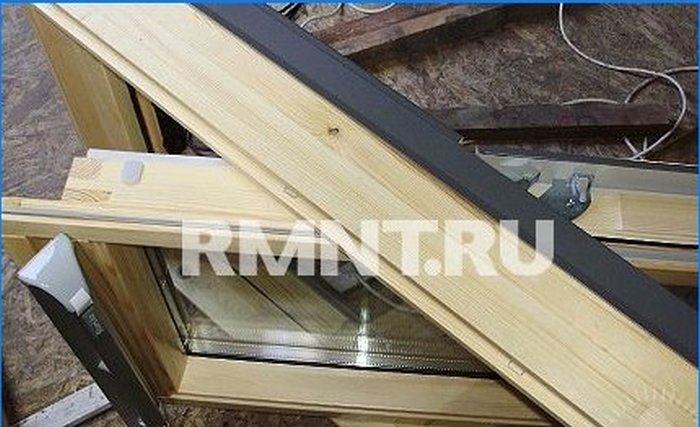

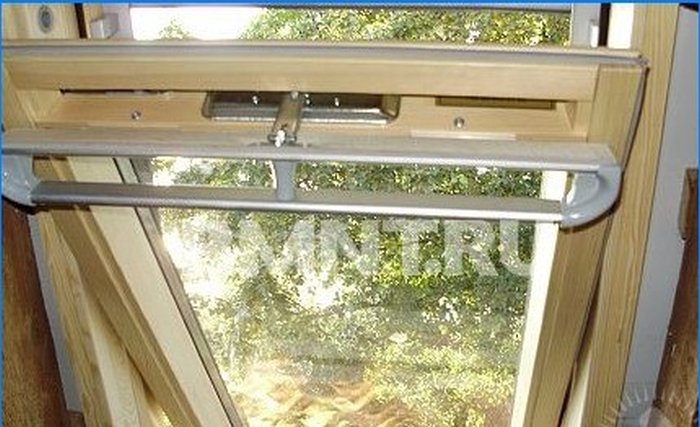

Chcete-li skleněnou jednotku vyjmout, musíte položit celou okenní jednotku na bok a otevřít okenní křídlo zatažením za rukojeť ventilačního ventilu. Když otevřete křídlo o třetinu, musíte stisknout zarážky umístěné na každém pantu pomocí šroubováku. Poté, co se utopí, musíte křídlo zatáhnout dále a vytáhnout jej ze závěsů. Celý proces je znázorněn na fotografii 9-11..

Poté, co je křídlo se skleněnou jednotkou odděleno od krabice, musí být umístěno zvlášť na takovém místě, aby se nerozbilo. Poté můžete zahájit instalaci okna do otvoru.

Pozornost! Po demontáži křídla se nepokoušejte uzavřít odvzdušňovací ventil. Je navržen tak, aby se uzavíral pouze při vstupu na hrad. Jakýkoli pokus o uzavření násilím bude mít za následek jeho selhání..

Instalace okna do otvoru

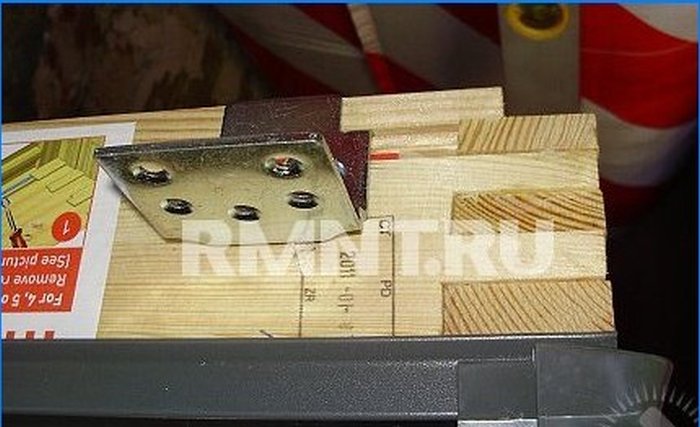

Střešní okna StarLite mají v otvoru jednoduchý instalační systém. Skládá se ze čtyř ocelových rohů a dvojitých drážek na každé krátké straně krabice. Každá drážka je označena červenou nebo modrou vložkou, která je odstraněna v závislosti na tloušťce střešní krytiny. V prázdném prostoru je nainstalován roh a upevněn šrouby k samotné krabici. Fotografie 12 ukazuje část pokynů, které přicházejí s každým oknem. Jasně ukazuje, která vložka musí být odstraněna v závislosti na tom, zda se pro zastřešení používá plochý nebo vlnitý materiál..

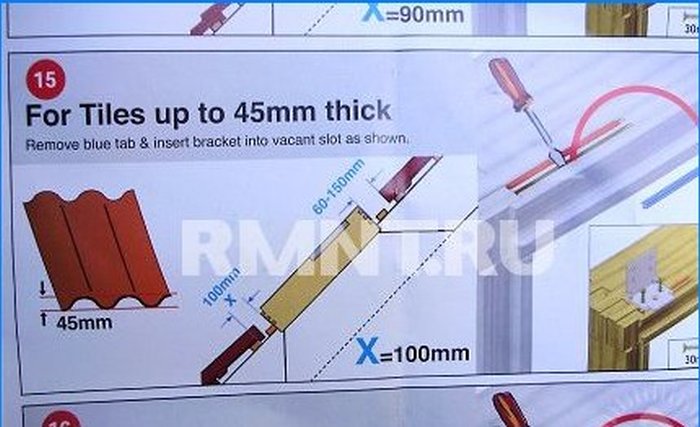

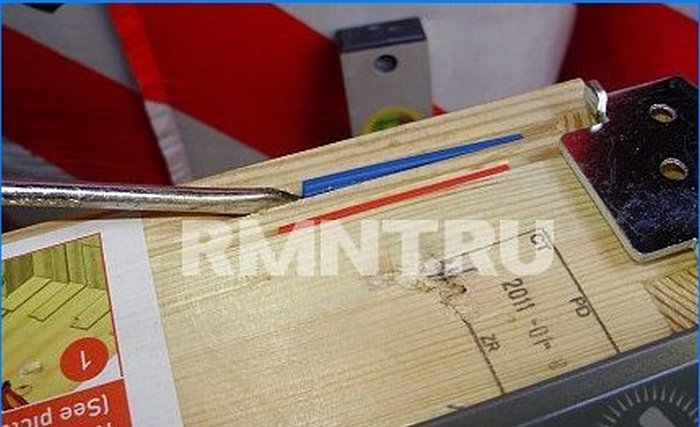

V použitém příkladu byla tloušťka dlaždice podél největší vlny 40 mm. To znamená, že musíte odstranit modrou vložku ze všech čtyř rohových instalačních míst. Rohy samotné jsou přišroubovány k krabici vedle místa jejich instalace. Demontáž vložky a rohu jsou znázorněny na fotografii 13.

Rohy (jsou čtyři) musí být odšroubovány z krabice a zasunuty háčky do uvolněných drážek. Poté je upevněte samořeznými šrouby, kterými byly přišroubovány k samotné krabici. Tato operace je znázorněna na fotografii 14..

Nyní zbývá položit krabici na tyče, které zvýrazňují horní a dolní část otvoru, a upevnit ji na tyče pomocí samořezných šroubů, které jsou dodávány s příslušenstvím. Tento proces je zobrazen na fotografii 15..

Instalace lemování pro keramické dlaždice

Druhou fází instalace střešního okna je instalace lemování. Lišta střešního okna je navržena tak, aby správně uspořádala proud vody tak, aby se nedostal do prostoru pod střechou. Jak již bylo uvedeno výše, existují dva typy lemování: instalované pod ploché střešní materiály (bitumenové dlaždice, ploché břidlice, bobrovité dlaždice) a instalované pod vlnité materiály (vlnité břidlice, klasické keramické dlaždice). Rozdíl mezi nimi je zanedbatelný, ale neměli byste nahradit jeden plat jiným..

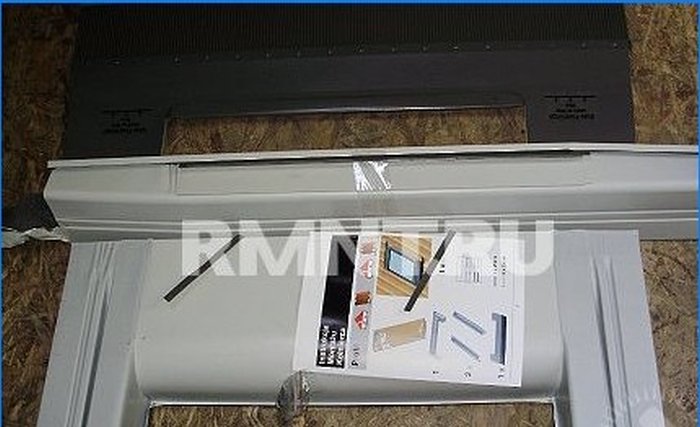

Sada lemování střešních oken StarLite je na obrázku 16. Lemování se skládá ze čtyř jednotek:

• Horní část lemování s ventilačním filtračním boxem a těsněním je navržena jako první, která přijímá proud vody stékající dolů ze střechového materiálu a zadržuje sníh v chladném období;
• Dvě boční části s těsněním se používají k vypouštění vody obtokem rámu okna a jeho vypouštění na střešní materiál pod úrovní řezu krabice;

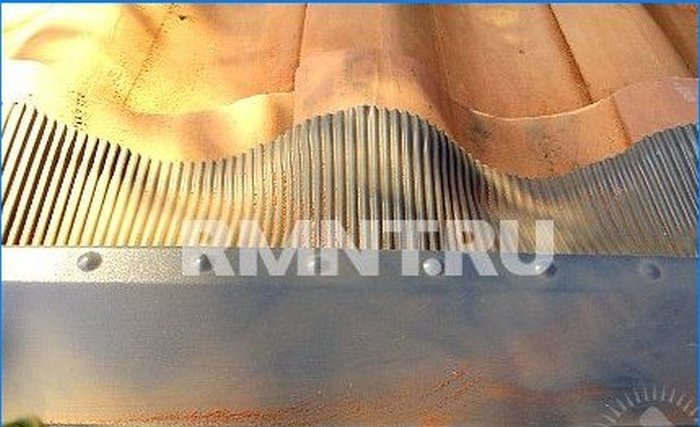

• Spodní část s pružnou zástěnou je navržena tak, aby v případě silného deště nemohla pod střechu uniknout sníh nebo voda. Díky pružné kovové vlnité zástěře jsou vlnité střešní prvky pokryty;
• Dva lišty J, které jsou instalovány v úhlu shora a pod lemováním pod bednou přes membránu propustnou pro páry. Jsou navrženy tak, aby vypouštěly kondenzát, ke kterému může dojít za určitých povětrnostních podmínek na vnějším povrchu membrány;
• Sada upevňovacích prvků pro upevnění lemování na bednu.

První operací, která musí být provedena při instalaci lemování, je odstranění všech kovových obkladů ze střešního okna, pokud jsou nainstalovány. Poté je namontována spodní část lemování. Jeho přívod by měl jít do krabice a stát pod krytem, ​​který musí být okamžitě znovu nainstalován. Vlnitá kovová zástěra by měla jít přes dlaždice shora (foto 17).

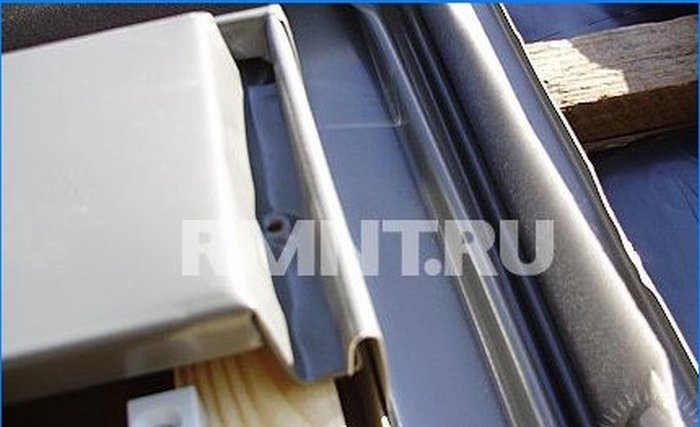

Poté jsou nainstalovány boční díly. Měly by být také nalezeny přítokem na boku krabice. Nakonec je nainstalován horní lemovací díl a skříň větracího filtru. Blikající těsnění musí sledovat vnější obrys. Fragment nainstalovaného bočního panelu, horní části a větrací skříňky je zobrazen na fotografii 18. Při instalaci je důležité si uvědomit, že všechny části musí být namontovány „vodou“. To znamená, že při vypouštění ze střechy se voda nedostane do spár lemujících částí nebo pod střešní materiál..

Po smontování lemujících částí musí být upevněny na přepravku. K tomu sada obsahuje cvočky a proužky hliníku s práškovou barvou.

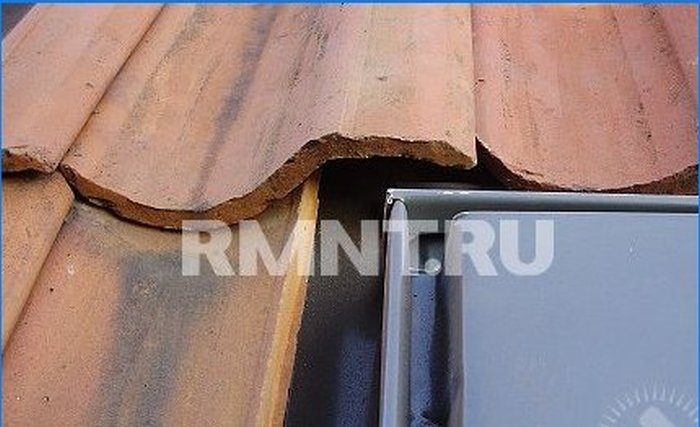

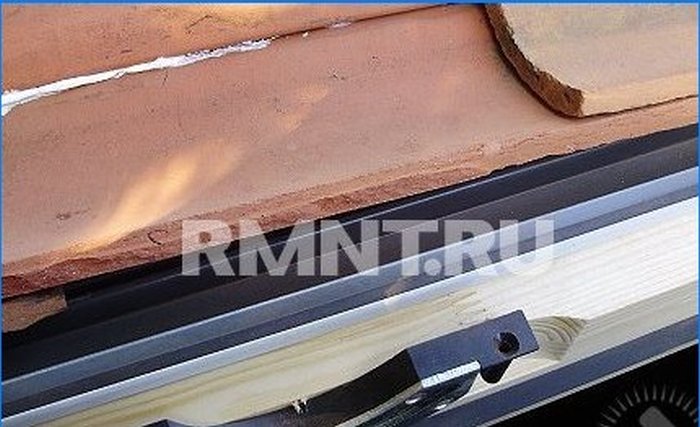

Když je lemování smontováno a upevněno, je nainstalováno odstraněné kovové obložení krabičky a okno je obloženo. Fotografie 19 ukazuje pokládku dlaždic na horní část střešního okna. Pokud je krabička správně nainstalována, není nutné je ořezávat. Boční prvky jsou naopak zřídka instalovány bez montáže. Stejná fotografie ukazuje, že všechny boční dlaždice musely být vyříznuty.

Instalace skleněné jednotky v krabici

Po dokončení instalace rámu s lemováním a dokončení pokládky dlaždic kolem okna zůstává pouze vložit rám se skleněnou jednotkou na své místo. Tato operace se provádí v opačném pořadí, než jaké bylo popsáno na začátku článku při demontáži krytu okna. Jediným rozdílem je, že zpětná instalace skleněné jednotky se provádí podle hmotnosti..

Nejprve musí být dvojité zasklené okno zvednuto a umístěno do otvoru v krabici s držadlem dolů, je-li okno s horní polohou držadla, a naopak, je-li okno v dolní poloze. V tomto případě je třeba uvést rámové části závěsů do těch, které jsou nainstalovány na krabici (foto 20), a utěsnit zátku pomocí šroubováku tak, aby závěs vstupoval do drážky..

To samé udělejte s druhou smyčkou. Potom musí být rám tažen za kliku směrem k sobě a nahoru. Panty zasáhnou dovnitř, kryt se skleněnou jednotkou se vrátí do své normální polohy a okno lze zavřít (foto 21). Aby bylo možné dodržet režim větrání v místnosti, kde jsou instalována střešní okna, stačí přitáhnout kliku okna směrem k sobě, dokud se ventilační ventil neotevře. Ve ventilační krabici je nainstalován speciální filtr, který zabraňuje vnikání prachu a hluku do místnosti.

Identifikační číslo a proč jej potřebujete

Střešní okna StarLite mají identifikační číslo vyražené na vnitřní straně vazby vpravo nahoře. Jedná se o druh známky kvality a pravosti, což potvrzuje, že toto okno je vyrobeno v Anglii a vztahuje se na něj desetiletá záruka. Vzhled štítku je uveden na fotografii 22.

Aby vaše číslo bylo přijato výrobcem a byla stanovena záruka, musíte se zaregistrovat na webových stránkách společnosti a zadat své ID okna uvedené na štítku.

Kromě toho, když zadáte číslo okna, budou k dispozici atraktivní ceny různých doplňků od StarLite: žaluzie, elektrické pohony, záclony a další. Vaše identifikační údaje musí být prodávajícímu poskytnuty při nákupu příslušenství nebo pomocného vybavení pro střešní okna.

Závěr (dobrá rada)

Sklo, ze kterého jsou střešní okna vyrobena, je velmi trvanlivé, ale je nepravděpodobné, že vydrží přímý zásah šindelů spadajících ze střechy. Proto je před instalací dvojskla třeba opravit, ne-li celou střechu, pak alespoň tu část, která je umístěna nad oknem a v jeho bezprostřední blízkosti. Například jako na fotografiích 23 a 24.

Svahy světlíků jsou instalovány odlišně od obvyklých, tj. Kolmo k rovině okna. Měly by s ním tvořit tupý úhel asi 120 stupňů. V tomto případě není narušena přirozená cirkulace vzduchu. Prochází „bez povšimnutí“ okna, a pokud jsou svahy instalovány tradičně, vzduch bude proti svahu spočívat, cirkulace bude narušena a účinnost vytápění se výrazně sníží.

Keramické dlaždice jsou křehký materiál. Proto musí být pečlivě řezán bruskou s diamantovým kotoučem nebo na mokrém řezu..

Pokud při úpravě obkladů podél otvoru v podkrovním okně vyjdou úzké obložení, mohou být na všechny obklady přilepeny silikonem. Povrchy dlaždic musí být suché. Příklad takového řešení je uveden na fotografii 25..

Světlíky, pokud jsou správně nainstalovány, dávají hodně světla, nejsou v provozu rozmarné a nevyžadují údržbu. Snadno se čistí a přilnou k jakémukoli střešnímu materiálu. Okno zobrazené v článku je tedy instalováno na staré střeše pokryté přírodními hliněnými dlaždicemi, které jsou starší 70 let! To znamená, že nebude obtížné instalovat takové okno pod moderní střešní materiály..
