Jaké jsou zásuvky

Moje babička dostává dárek každé dva měsíce. A vždy je to stejné: peníze na novou konvici. Díky neúnavnému prohlížení seriálů neustále zapomíná na železo vroucí na plyn. Proto konvice pravidelně vyhoří.

Rozhodl jsem se prolomit zavedenou tradici a koupil jsem jí importovaného hezkého muže s automatickým vypnutím. K mému velkému úžasu problémy neskončily poté, ale plynule proudily do jiné roviny..

Granny se nejprve pokusila dlouhou dobu zapojit zástrčku nové konvice do zásuvky. Ale nefungovalo to, kolíky zástrčky byly tlustší než otvory v zásuvce. Potom babička šla na trh a koupila adaptér, samozřejmě, nejlevnější. Po 4 dnech se roztavila. Na pátém adaptéru, který selhal, praskla babička trpělivost a ona provedla dražší nákup – adaptér, ke kterému můžete připojit až 5 konektorů! Je snadné si představit, že elektrické spotřebiče byly okamžitě nalezeny, bez současného provozu, kterého nebylo možné provést. Poté, pod váhou adaptéru se zástrčkami, samotná zásuvka vypadla ze zdi. Stručně řečeno, musel jsem zavolat elektrikáře. Opravil špatnou věc visící na drátech a navrhl instalaci další takzvané „euro zásuvky“, aby se vyřešil problém s připojením konvice.

Po práci elektrikář šťastně zůstal pít čaj s babiččími tvarohovými koláčky. Otrávil jsem kola, dělal si legraci z naší „elektrické“ negramotnosti, ale přesto jsem se při rozhovoru s ním naučil spoustu zajímavých věcí o zásuvkách.

Zaprvé, naše běžné zásuvky mají menší otvory než zásuvky Euro. Protože kolík domácí zástrčky má průměr 4 mm a cizí zástrčka je 4,8 mm a vzdálenost mezi kolíky je o něco větší.

Za druhé, domácí zásuvka je navržena pro proud 6,3 nebo 10 A a cizí pro 10 nebo 16 A. Tato čísla jsou potřebná pro výpočet, kolik zařízení mohu současně připojit k této zásuvce. Tady, jak si dokážete představit, jsme přerušili pití čaje a začali provádět výpočty. Dostali jsme následující: k naší zásuvce můžete připojit zařízení s celkovým výkonem 1386 W (1386 W = 6,3 A x 220 V) a 3520 W (3520 W = 16 A x 220 V) k importovanému.

Okamžitě jsem si pomyslel: „Jak skvělé! Ukazuje se, že k elektrické zásuvce lze připojit více elektrických spotřebičů “. Ale nebylo tam.

Každý byt (nebo schodiště) má rozvaděč s bezpečnostními zástrčkami. Chrání elektrickou síť před přetížením. Například moje babička má dvě zástrčky. Jeden pro kuchyň, toaletu a koupelnu, druhý pro pokoje. Každá zástrčka obsahuje hodnoty proudu a napětí (6,3 A a 250 V). Jakmile je tedy celkový výkon současně zapnutých zařízení větší než maximální výkon zástrčky – 1575 W (1575 W = 6,3 A x 250 V), elektřina babičky bude přerušena. Děje se tak, aby se kabeláž nezahřála, izolace nevznikla a nedošlo k požáru. Aby byl konečně děsivý, „elektrický master“ dodal, že 50% požárů se vyskytuje právě kvůli poruchám v elektroinstalaci.

Z toho všeho jsem došel k závěru, že s takovými dopravními zácpami se moje babička nestará o to, které zásuvky dát – 6,3 nebo 16 A. Ačkoli jí můžete samozřejmě dát zástrčku 10 A, ale potom se objeví další otázka: vydrží to elektrické vedení? A pak náš vypravěč po provedení smysluplné pauzy řekl, že nejdůležitější věcí v zásuvkách (jak jsem pochopil, doslova zásadní) je přítomnost uzemňovacího kontaktu v nich. Všechny importované zásuvky mají. Na rozdíl od naší elektrické sítě (dvou vodičů) má cizí také třetí vodič – uzemnění. Protože „zatracení imperialisté“ se snaží co nejvíce chránit své vzácné zdraví. Koneckonců, v domě je spousta zařízení, jejichž uzemnění je životně důležité. Jedná se nejprve o všechna topná zařízení (mají velký výkon). Za druhé, všechna zařízení související s vodou (protože voda je vynikajícím vodičem proudu). A zatřetí, všechna složitá elektrická zařízení s mikroobvody, například počítač (protože se strašně bojí statické elektřiny). Je to zemnící kontakt, který vede statickou elektřinu k zemi, nedovoluje nám zasáhnout nebo deaktivovat naše zařízení.

Se smutkem a, jak se mi zdálo, se závistí zahraničních kolegů náš host řekl, že v naší zemi byly zásuvky pro domácnost vyráběny po dlouhou dobu pouze pro dva kontakty. Hromadná výroba zásuvek s uzemňovacím kontaktem začala po dovozu obrovského množství dováženého vybavení s konektory odlišnými od našich do země.

Ale jak jsem pochopil, taková zásuvka vám samozřejmě umožní zapnout zařízení bez adaptéru, ale nedá to uzemnění. A pokud mám starý dům, ale chci mít kvalitní a bezpečné zapojení, pak budu muset tahat třetí zemnící vodič sám (nebo pomocí průvodce).

To jsou potíže. A měl jsem ještě jednu otázku pro elektrikáře: existuje nějaká záruka, že si koupím kvalitní zásuvku, která se neroztaví a nerozsvítí jako levné staromódní adaptéry. A obecně, co hledat při výběru? K tomu jsem obdržel následující odpověď: při nákupu prodejen musíte nejprve věnovat pozornost značení! Na zadní straně zásuvky musí být uvedeno: aktuální a napěťové hodnoty, pro které je zásuvka navržena, ochranná známka výrobce nebo název společnosti.

Elektrikář však při zohlednění naší ženské nevědomosti doporučil, aby při nákupu elektrické zásuvky, v obchodě a zejména na trhu, vyžadoval předložení osvědčení o shodě s GOST. Pouze on může zaručit normální provoz zásuvek.

Abych v praxi vyzkoušel slova elektrikáře a zjistil, proč certifikáty zaručují kvalitu zásuvky, navštívil jsem laboratoř Vědeckotechnického centra pro certifikaci domácích elektrických přístrojů (NTCS BETI).

Pracovníci laboratoře mi řekli, že před vstupem na trh jsou všechny elektrické zásuvky (domácí i dovážené) testovány na shodu s GOST. Co se s nimi nedělá a co se nekontroluje! Řeknu vám o některých pokusech, které se vpadly do mé duše.

Zástrčka elektrického spotřebiče by měla jít do a ven ze zásuvky s jistou silou, ale docela snadno. Za tímto účelem jsou zásuvky kontrolovány. Test se nazývá velmi chytře: síla zástrčky se zásuvkou. Pro stanovení síly těla zásuvek je několik kusů umístěno do rotujícího bubnu, ve kterém se točí jako sportovní loterie. Pak se podívají, zda je případ prasklý nebo zlomený. Dalším testem pevnosti je to, že zásuvka je umístěna do svěráku a stlačena určitou silou. Všichni víme, že všechny materiály stárnou v čase. Aby bylo možné zkontrolovat, zda materiály, ze kterých je objímka sestavena, nezmění své vlastnosti v průběhu času, je umístěn do speciální komory a udržován při teplotě 70 až 800 ° C po dobu sedmi dnů..

Výstup může být v blízkosti baterie nebo jiného zdroje tepla. V průběhu času by se tělo vývodu nemělo deformovat z konstantního tepla, aby byly dráty odkryty. Za tímto účelem se provádí zkouška při vysoké teplotě (2000 ° C, tři hodiny).

I po zimování v nevyhřáté letní chatě musí zásuvky pravidelně vykonávat svou službu. Proto jsou testovány při nízkých teplotách (-150 ° C, 24 hodin). Řekněme, že se ve vaší kuchyni něco vaří a zároveň vaří dlouhou dobu. To vytváří zvýšenou vlhkost v místnosti. Pokud jsou vývody vyrobeny z porézního materiálu nízké kvality, dutiny vyplní vlhkost. A protože voda je vynikajícím vodičem elektřiny, existuje nebezpečí úrazu elektrickým proudem i tím, že se jednoduše dotknete vývodů. Aby se toto nebezpečí nestalo realitou, provádí se následující zkouška: zásuvky se umístí na 24 hodin do komory s horkou párou a poté se testují na poruchu (přiložením napětí 2000 V k pouzdru).

Materiál, který obklopuje všechny kovové části objímky, může hořet pouze v otevřeném zdroji plamene nebo by neměl vůbec hořet. Z tohoto důvodu je zásuvka „mučena“ horkým drátem: ať je zapnutá nebo vypnutá. Teprve poté, co to vše projde, mohou zásuvky jít do „světla“, pro spotřebitele – „předat“ certifikát shody. Osvědčení lze navíc vydat buď pro konkrétní šarži zboží, jehož vzorky úspěšně prošly všemi testy, nebo na určité období (pro podniky, které jsou prodejci určité společnosti a prodávají své výrobky)..

Po obdržení takového množství nových znalostí mě začala pozornost přitahovat všemi zásuvkami, které jsem potkal na cestě od přátel, v kancelářích, v obchodech a na trzích. Nedokázal jsem si představit, že by jich bylo tolik. Řeknu vám to v pořádku.

Zásuvky bez uzemnění

Pravděpodobně neexistuje nikdo, kdo by se v nejranějším dětství, které se sotva naučil chodit, nesnažil seznámit se s tímto „zábavným“ zařízením sám tím, že do něj strčí prst, tužku nebo jiné předměty. A už v dospělosti chápeme, že všechna domácí a osvětlovací zařízení jsou připojena k zásuvce. Toto zařízení je tak známé, že je snadné jej popsat i pro mě, osobu daleko od elektrické moudrosti. Jednoduchá zásuvka má izolační těleso se dvěma otvory. Na zadní straně jsou k němu připojeny dva kontakty elektrického zapojení. Vypadá to, že většina prodejen v našich domovech vypadá..

Zásuvky s uzemněním

Jak již víme, uzemněné zásuvky jsou navrženy a velké pro tříkolíkové zapojení. Všechny zahraniční zásuvky mají třetí uzemňovací kontakt (ačkoli vzhledem ke zvláštnostem našeho zapojení některé zahraniční společnosti začaly vyrábět zásuvky pro dva kontakty).

Historicky se však zásuvky různých zemí od sebe poněkud liší. Například ve Francii má zásuvka dva otvory a čep. Americká zásuvka má otvory s bočními drážkami. A to, čemu říkáme „Euro zásuvka“, je německý standard. Vypadá to takto: uprostřed vývodu je poměrně velké válcové vybrání, na jehož spodní straně jsou otvory pro kolíky zástrčky, a po stranách jsou vyčnívající vývodky. Jsou to zemní kontakty. Všechny výše uvedené výrobky jsou uspořádány tak, že když je zástrčka zapojena do zásuvky, jsou uzemňovací kontakty první, které přicházejí do vzájemného styku, a teprve potom ty, které vedou proud.

Domácí výrobci vyrábějí zásuvky s uzemněním podle německého modelu.

Zásuvky se šroubovacím terminálem a bez něj

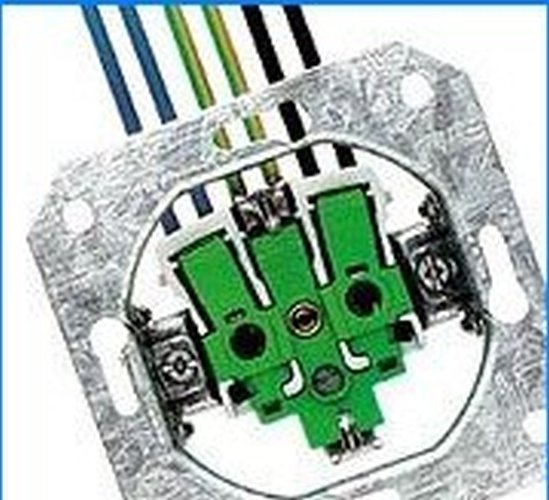

Vnitřní část zásuvky s bezšroubovou kabelovou sponou od společnosti Siemens

Při instalaci zásuvky se šroubovou svorkou se kontakty elektrického drátu umístí mezi dvě desky spojené šroubem. Zkroucením získáme pevné spojení mezi vývodem a kabeláží.

U zdířek bez šroubových svorek se vodič vloží do kontaktního otvoru, který se po stisknutí speciální klávesy roztahuje. Vložte do něj drát, uvolněte klíč – a otvor je stlačený, pevně se ovinuje kolem drátu. Taková zařízení mají zásuvky Siemens, je nám potěšením k nim připojit vodiče: jednoduše a rychle. Předpokládá se však, že šroubová svorka, i když vyžaduje určité úsilí, je o něco spolehlivější, poskytuje lepší kontakt. Důvodem je skutečnost, že hliníkové dráty, z nichž převážně sestává domácí elektroinstalace, jsou spíše měkké. Drát, vložený mezi desky, se postupem času zplošťuje – kontakt zeslabuje. V případě šroubové svorky stačí šroub pevněji utáhnout. A v soklu bez šroubů budete muset vytáhnout drát, „zakousnout“ deformované konce a znovu vložit do svorek (pokud samozřejmě délka drátu je dostatečná).

Zásuvky pro venkovní a vnitřní zapojení

Vestavěné zásuvky jsou určeny pro skryté zapojení, když jsou dráty skryté uvnitř zdi a elektrická část zásuvky je zapuštěna do zdi. Vestavěné zásuvky jsou téměř vždy instalovány v bytech. Režie se nejčastěji používají s otevřeným vedením, to znamená, když jsou dráty položeny přes zdi. Často jsou umístěny v dřevěných venkovských domech připevněných přímo na zeď..

Vývody s ochrannými uzávěry

Pro dětské pokoje je to naprosto nezbytné. Vyrůstá a malé dítě začíná zkoumat svět kolem sebe. Pokud chce kopat prstem do zásuvky nebo tam vložit karafiát, nebude to schopen. Otvory těchto zásuvek jsou chráněny speciálními ochrannými uzávěry, které se otvírají pouze tehdy, když se do zásuvky zasune současně několik kovových kontaktních kolíků zástrčky. Samozřejmě za předpokladu, že se nejedná o zvláště nadané dítě, které může do otvorů vložit dva hřebíky současně. Ochranné závěsy se liší, některé se otvírají směrem nahoru, jiné s kruhovým pohybem zátky, jiné – pouze z určitého úsilí atd. Cena těchto zásuvek se pohybuje od 6 rublů. pro domácí až 260 pro dovážené.

Zásuvky pro místnosti s vysokou vlhkostí

Voda a elektřina jsou neslučitelné věci. Proto je v ideálním případě lepší nepoužívat elektrické spotřebiče v místnostech s vysokou vlhkostí. „A co pračka, fén, elektrický holicí strojek nebo elektrické kleště?“ – ptáš se. V tomto případě věnujte pozornost IP hodnotám elektrických spotřebičů (včetně zásuvky) z vody a prachu. Tyto údaje musí být uvedeny v návodu (nebo na obalu).

Hodnocení IP elektrických spotřebičů se skládá ze dvou číslic. První ukazuje ochranu proti vniknutí pevných částic do struktury objímky:

0 – žádná ochrana;
1 – od velikosti 50 mm;
2 – od velikosti 12 mm;
3 – od velikosti 2,5 mm;
4 – od velikosti 1 mm;
5 – ochrana proti prachu;
6 – kompletní ochrana proti prachu.
Druhý zobrazuje ochranu před vlhkostí:

0 – žádná ochrana;
1 – od svisle padajících kapek;
2 – z vodních kapek padajících pod úhlem 15 °;
3 – od šikmých pádů, úhel sklonu až 60 °;
4 – z postříkání;
5 – z vodních paprsků;
6 – z výkonných vodních paprsků;
7 – z dočasného ponoření do vody;
8 – z dlouhodobého ponoření do vody.

Pokud tedy pokyny označují IP44, znamená to, že síťová zásuvka je chráněna před prachovými částicemi většími než 1 mm a stříkající vodou. Stupeň krytí IP44 je dostatečný pro instalaci zásuvky v koupelně nebo na jiných místech s vysokou vlhkostí. Mají uvnitř další gumové podložky. Proto instalací zásuvky se zvýšenou ochranou v koupelně můžete po koupeli vlasy vysušit fénem. Ale pokud jde o výkonná elektrická zařízení, je nejlepší je pro jejich připojení použít zásuvky s RCD (zařízení se zbytkovým proudem).

Zásuvky s ochranným vypnutím

Při instalaci takových výkonných elektrických spotřebičů, jako je pračka v koupelně, je třeba věnovat velkou pozornost. Na rozdíl od našich importovaných „Eurek“, které mají obrovskou řadu funkcí, je život mnohem snazší. Ale nezapomeňte, že obecně nejsou určeny pro koupelnové instalace. Koupelna (podle cizinců) je místo, kde se lidé umývají, pořádají a relaxují! A pračka je instalována v kuchyni nebo ve speciální místnosti. Ale pokud není kam jít, alespoň se co nejvíce zajistěte speciální zásuvkou pomocí RCD (proudový chránič). Vysvětlím s nejjednodušším příkladem.

Řekněme, že si vlasy foukáš s poškozenou izolací a najednou spadne do malé louže na podlaze, ve které stojíš naboso. Okamžitě se stanete dirigentem a proud, který vás vybral jako dirigenta, se nazývá svodový proud. Je to on, kdo zachytí speciální senzor a zapne proudový chránič. Vysoušeč vlasů se okamžitě vypne a necítíte ani lehký zásah elektrickým proudem. Toto know-how německé firmy Siemens stojí téměř 120 $.

Venkovní zásuvky

Často, pro práci na zahradě, v jejich chalupě nebo v garáži, musíte připojit sekačku na trávu, vrtačku nebo něco jiného elektrického. Pro tento účel je vhodné mít na vnější straně domu nebo garáže upevněn vývod. Měl by fungovat i přes teplotní změny, déšť, sníh. Proto byste za tímto účelem neměli koupit běžnou prodejnu. Potřebujete zásuvku s vysokým stupněm ochrany (IP55) a ochranným krytem. Jeho cena od francouzské společnosti „Legrand“ je asi 250 rublů.

Zásuvka časovače

Je to úžasné zařízení, o kterém mi bylo řečeno v zastoupení francouzské společnosti „Legrand“, která nabízí různá elektrická zařízení. Vedle zásuvky je nainstalován programovatelný časovač. Slouží k nastavení doby zapnutí a vypnutí zařízení připojeného k této zásuvce. Myslel jsem si, že moje babička by byla ráda, kdyby ji měla doma. Nastavil jsem časovač pro začátek seriálu a babička si sedla a sledovala televizní vášně s jejím stálým šálkem horkého čaje.

Zásuvka se vyhazovači

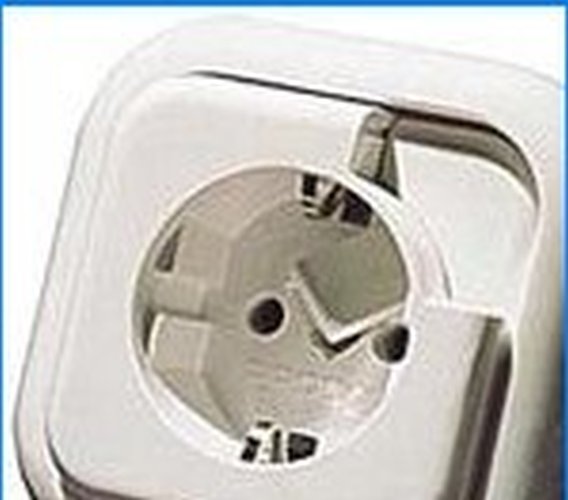

Zásuvka s vyhazovačem od společnosti PRODAX

V mé kuchyni nad řezacím stolem mám vývod, kde neustále připojuji kuchyňský robot, směšovač, mlýn a mlýnek na kávu. Kvůli neustálému lepení a tahání zátek, zásuvka pravidelně vypadává ze zdi, což pokaždé obtěžuje a mrzí mého manžela o mé pozoruhodné síle. Takže jsem narazil na úžasné zařízení pro 103 rublů: zásuvku s katapultem od maďarské společnosti „Prodax“ (Prodax). V rohu zásuvky je tlačítko, když je stisknuto, je spuštěn „katapult“ a zástrčka je vytlačena ze zásuvky bez jakéhokoli úsilí z mé strany.

Zásuvka s indikátorem provozního stavu

Tato zásuvka je vybavena speciálním indikátorem (žárovka), který ukazuje, zda je v síti napětí nebo ne..

Zásuvka pro jakýkoli typ zástrčky

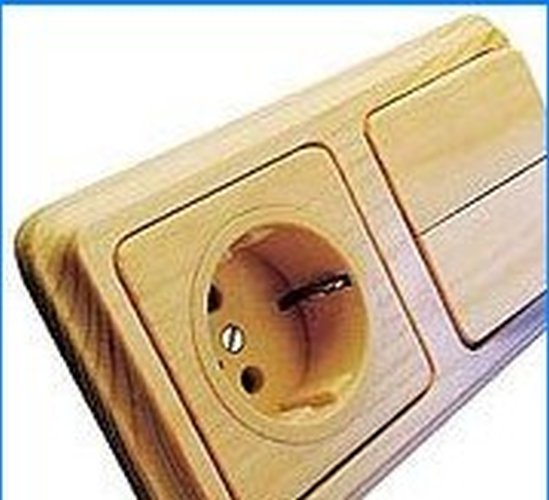

Zásuvka a spínač německé společnosti „POPP“, série „Natura“

Tento vývod má všechny možné a nemožné otvory. Můžete do něj připojit zástrčku libovolné konfigurace. Nemohu říci, jak silné a spolehlivé je to všechno, ale pokud máte spoustu vybavení z různých zemí s různými zástrčkami, pak je to pravděpodobně ta zásuvka, kterou potřebujete..

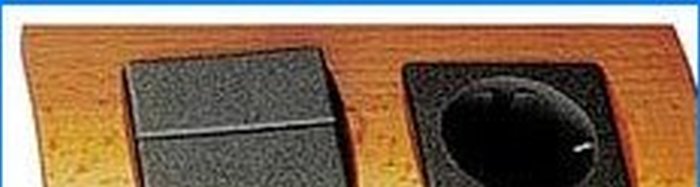

Socket + switch německé společnosti „POPP“, série „Arcada“

Po pochopení funkcí a provedení zásuvek jsem upozornil na skutečnost, že výrobci vyrábějí několik „elektrických řad“, z nichž každá obsahuje zásuvky, spínače a různé senzory. Položky stejné série mají stejný design, který vám umožní zachovat jeden styl obytného prostoru nebo kanceláře. Kromě obvyklých plastů může být viditelná část zásuvek vyrobena z kovu, dřeva nebo ze všech druhů kombinací těchto materiálů..

Například společnost „Modul“ nabízí sedm sérií vyvinutých německou společností „POPP“ (POPP).

Řada Natura je určena lidem, kteří dávají přednost klasickému stylu. Tělo zásuvky je vyrobeno z přírodního dřeva (tmavý dub, borovice, bílý a černý popílek) impregnované speciální směsí. Můžete si vybrat zásuvky a vypínače tak, aby dokonale ladily s nábytkem a znovu zdůraznily bohatost dekoru a individualitu interiéru.


Zásuvka a přepínač německé společnosti „POPP“, série „Pallas“

V sérii „Arcada“ je rám zásuvky vyroben z přírodního dřeva (buk, hruška) a vybrání je vyrobeno z plastu. Dřevěné tělo má mírný ohyb pro velmi elegantní vzhled.

Série Pallas je u zákazníků obzvláště oblíbená díky neobvyklému tvaru zásuvek a spínačů, které jsou od sebe téměř nerozeznatelné. Tělo spínače je tedy obdélníkové, ale klíče jsou vyrobeny ve tvaru kruhu. Barvy série: bílá, hnědá se stříbrným odstínem, šedá, modrá.

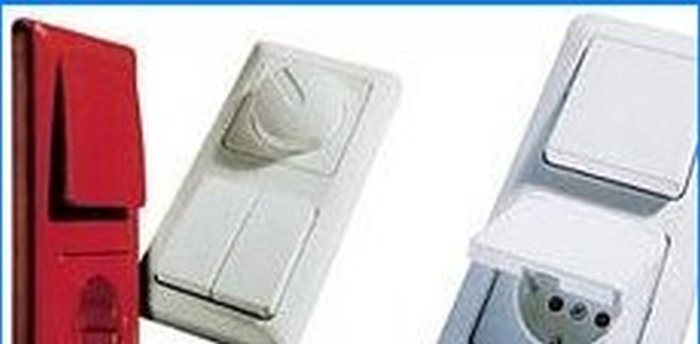

Zásuvky a vypínače německé společnosti „POPP“, série „Forever“ (vlevo)

Zásuvky ze série „Aqua up“ pro skryté rozvody lze použít v prostorách bazénů a saun. Jsou chráněny proti stříkající vodě IP44. Pěkné a bezpečné.

Kabelové zásuvky řady „Aqua top“ mohou být instalovány ve vlhkých místnostech, v suterénech a venku. Skříň odolná proti teplu a stříkající vodě je vyrobena z plastu odolného proti nárazu. Aqua top je příkladem úspěšné kombinace funkčnosti a moderního designu.

Série Amaryl je nový vývoj designérů, kteří směle experimentují s asymetrickými liniemi a různými barevnými kombinacemi – bílá, modrá, vínově červená, uhlíková šedá. V této sérii můžete kombinovat rámečky, klíče a rozety vložky v různých barvách. Můžete si vybrat takovou barevnou kombinaci, aby se „elektrické kování“ kombinovalo například s tapetou, záclonami, nábytkem.

Řada Forever je vyráběna ve třech barvách: bílá, červená, perla. Přísné a funkční. Čisté linie, nic víc.

Na závěr poznamenávám, že elektrická část pro všechny zásuvky stejné společnosti je obvykle stejná a nezávisí na designu. Pokud se rozhodnete znovu upravit interiér svého bytu, nemusíte kupovat nové zásuvky a vypínače. Stačí zakoupit pouze vnější horní část a rám, který bude v souladu s novým vzhledem pokojů. A nechte elektrickou část beze změny.

Sám jsem byl v pokušení pěknými POPP růžicemi. Navíc, když jsem koupil průměrné ceny, zaslechl jsem komentář o svém nestandardním vkusu. Ukázalo se, že preference ruského kupce jsou velmi specifické a liší se od výběru evropského nebo japonského. Například podle údajů Siemens a Legrand si Rusové kupují buď nejlevnější, nebo nejdražší z řady svých produktů. Zdá se, že střední třída na našem trhu zatím nedělá počasí.
