Od začátku návrhu po dokončení instalace je zvláštní pozornost věnována výztuži, protože právě ona dává pásce požadované strukturální vlastnosti. Navrhujeme zvážit fyziku modelu železobetonového nosníku, abychom pochopili základní pravidla pro výpočet a instalaci výztužné klece.
Druhy vyztužení a jejich účel v nadaci

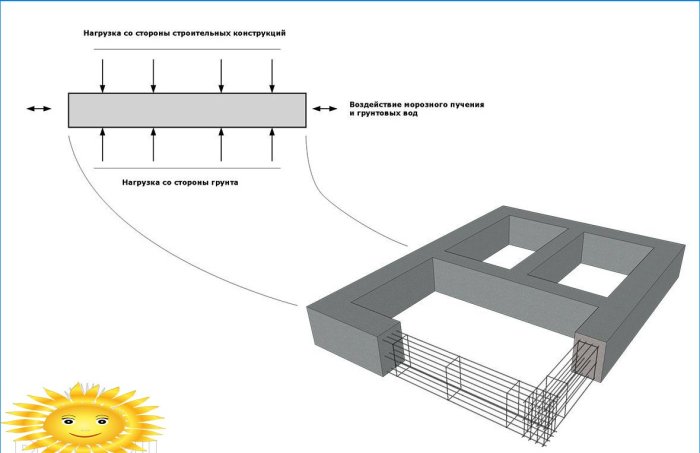

Pásový základ může být představován jako paprsek, na který je aplikována řada distribuovaných zatížení. Kromě zvětšení nosné části budovy poskytuje základ nezbytnou tuhost základny pro stěny, proto musí mít určité parametry pevnosti v různých lineárních směrech. Taková potřeba vyvstává kvůli heterogenitě půdy: tam, kde je hustší, zatížení se koncentruje, dochází k vícenásobnému přepětí struktury.
Mnoho lidí tento princip zná, ale ne každý ví, že jeden typ ventilů nemůže provádět tolik úkolů. Posílení je klasifikováno podle funkce účasti na práci celé struktury na tři typy, ale zdaleka není skutečnost, že všechny budou přítomny v jediném nadaci. Většinu práce provádějí největší výztužné pruty, které lze předvídat jako pracovní výztuž. Jeho hlavním úkolem je odolávat deformacím v tahu tak, aby protilehlá hrana pásky zaznamenala vnitřní kompresní zatížení. Vysoká pevnost betonu v tlaku kompenzuje tahové zatížení, které vždy zůstává v přijatelných mezích. Stlačitelná vrstva je vždy umístěna na straně aplikované síly.
Lineární výztuž je nedostatečná tam, kde je délka paprsku příliš dlouhá nebo působí axiální tlaková zatížení. Vyztužení funguje dobře, když je nataženo v přímé linii, ale když je ohnuté, ztrácí se axiální tuhost. Aby rám zůstal monolitický a jeho prvky byly správně umístěny v části výrobku, jsou řady pracovní výztuže svázány strukturální výztuží. To je obvykle tenčí sekce a je téměř vždy umístěn přes hlavní.

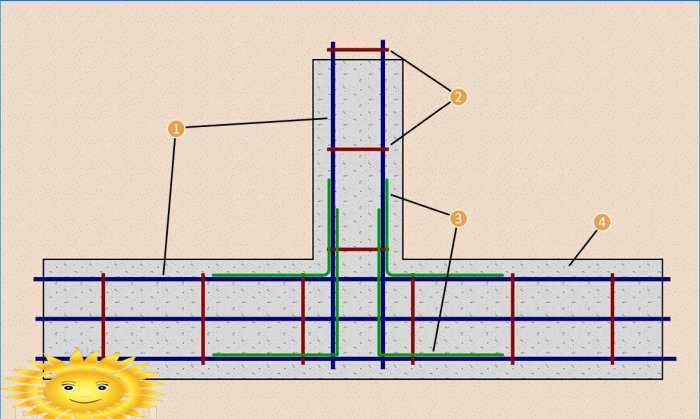

1 – pracovní kování; 2 – konstrukční prvky; 3 – vložené prvky; 4 – konkrétní příprava

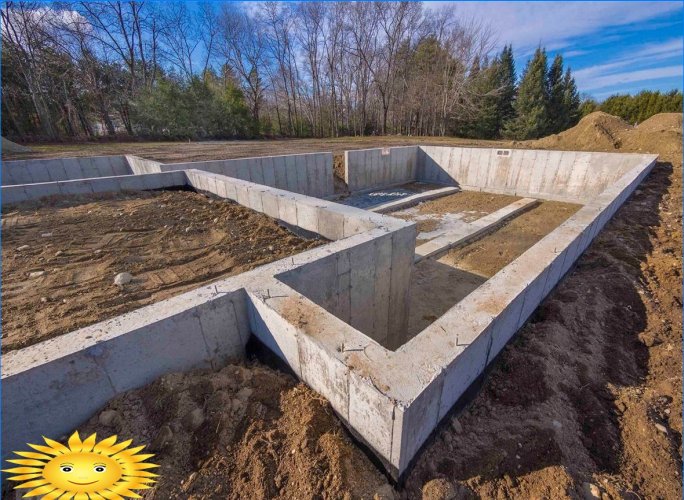

Pásové základy jsou zřídka lineární, s výjimkou základů pro ploty. Obvykle se jedná o uzavřenou prostorovou postavu, někdy s radiálními projekcemi. Také základ nesmí být odlitý okamžitě, zatímco při připojování jednotlivých částí je nutné dodržovat jmenovitou pevnost. Upevnění různých nosníků u opěr a spojů je zajištěno zapuštěnými prvky, kotevní výztuží, která je ohnutá a svařenými prvky stejného průměru jako pracovní tyče.
Standardy obsahu rebar

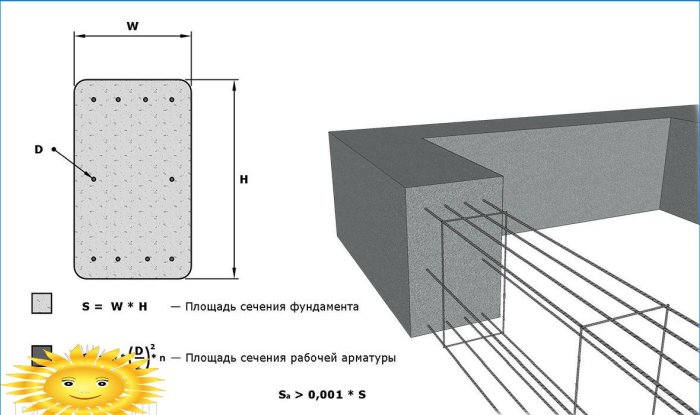

S vědomím, že výztuž zabraňuje lineárním deformacím, lze přiměřeně předpokládat, že pro vysoce kvalitní provedení úkolu by jeho množství mělo být úměrné množství použitého betonu. U základů proužků je minimální obsah výztuže standardizován na 0,1% celkové části nosníku.
Minimální průřez je však spíše kontrolní kartou, v praxi však vyztužení v nadaci vždy obsahuje více než 0,1%. Tím je zajištěna bezpečnost a odolnost vůči sekundárním, koncentrovaným a nepřímým zatížením. Například páska o rozměrech 300×1000 mm je tenká a vysoká, obsah výztuže v ní by měl být alespoň 300 mm2, což odpovídá čtyřem tyčím 10 mm nebo šesti 8 mm. Ale i vizuálně bude snímek s tolika zesílením příliš slabý..
Pokud však přidáte 2–4 pruty, existuje možnost úplného vyztužení horních a dolních okrajů nebo zařízení normálního rozložení výztuže. Další výhodou distribuované výztuže je zvýšená přilnavost tyčí k betonu, ale samotné prvky by neměly být příliš tenké, aby splňovaly existující třídu zatížení..
Druhy zatížení
Hlavní zatížení nadace je ve svislém směru, a to jak ze strany husté půdy, tak ze strany stavební konstrukce. Pracovní výztuž je umístěna kolmo na vektor zatížení. Ten může mít směr jiný než striktně svislý, což je určeno zvláštnostmi geologie staveniště..
Z dodatečných zátěží je nejvýraznější příčná zátěž, která je důsledkem zvlnění půdy a náporu podzemní vody při povodni. U nosníků s poměrem šířka k výšce více než 1: 3 je nutné dodatečné vyztužení bočních stěn, obvykle vnitřních. Ve skutečnosti postačuje jedna středová linie výztuže nebo prostorová síť s buňkou 0,5–0,7 m. Tloušťka tyčí může být menší než nominální.
Na základech se složitými průřezy (T a H), které působí na vyčnívající části (police), se mohou vyskytnout trhliny. Pro kompenzaci takových účinků se používají složité kotvy ve tvaru L a C, ve tvaru opakujícím průřez nosníku. V takových případech může jako konstrukční výztuž sloužit další vyztužení (ukotvení)..
Pamatujte, že rámeček správně distribuovaný v prostoru je mnohem užitečnější a výnosnější než nesmyslný a v žádném případě není uspořádán záložkou zvýšených částí výztuže. Naštěstí je velmi jednoduché tvořit rámy betonových pásek, protože obvykle se jedná o nejjednodušší prostorové figury se zcela zřejmou mechanikou práce.
Montáž vyztužovacích klecí, druhy materiálů

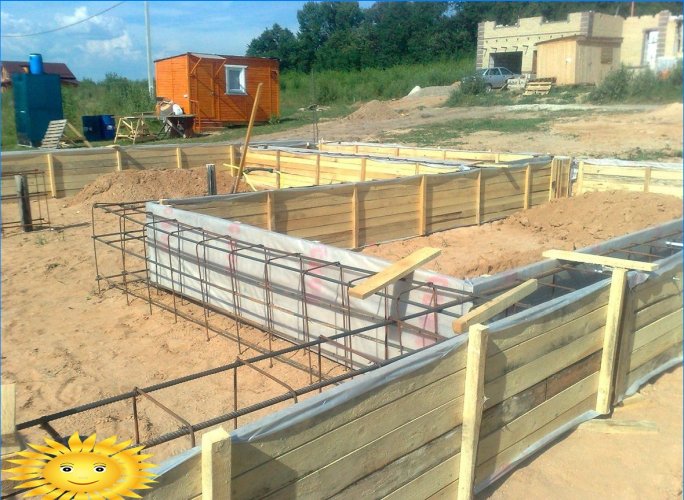

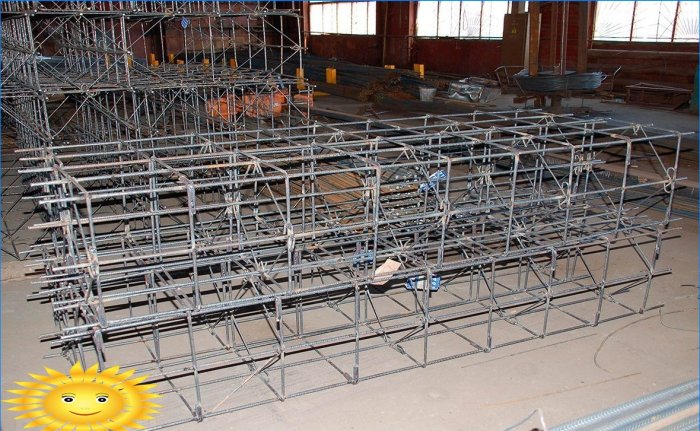

Dosud se výztužné klece prakticky lokálně nesestavují. Vše je pleteno na povrch za výhodných podmínek, poté jsou jednotlivé moduly nainstalovány do bednění a spojeny dohromady. Upevnění se provádí viskózním žíhaným drátem o tloušťce 1–1,5 mm. Svařování se používá zřídka a ne u všech typů tvarovek, často musí být takové rozhodnutí odůvodněno zvláštními důvody. Pletení je mnohem výhodnější, pokud jde o rychlost: se správným nástrojem a znalostmi technologie trvá jedno připojení 5-7 sekund oproti 30-40 sekundám v případě svařování.

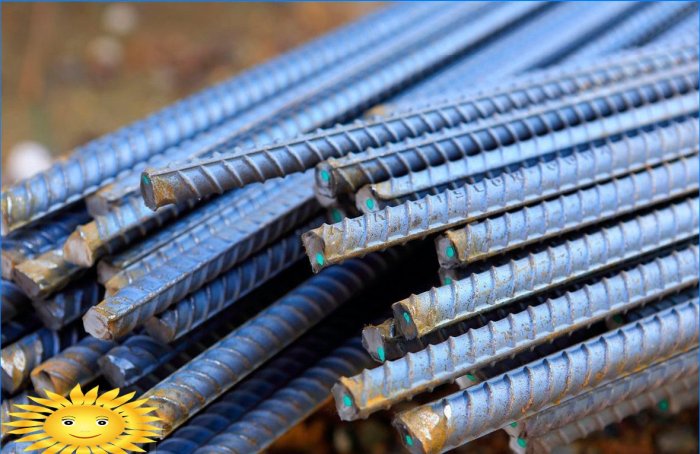

Existuje šest tříd kování, označených písmenem „A“ a římskou číslicí. Čím vyšší třída, tím vyšší pevnost a nižší mez kluzu oceli (prodloužení před zlomením), existují také rozdíly v průřezu. První třída je naprosto hladké vyztužení kulatého profilu, druhá třída má vystupující žebra umístěná navinutím a všechna starší mají rybí kost. Index „T“ v označení označuje tepelně tvrzené armatury, index „C“ – vhodný pro svařování.
Pro větší pohodlí a přesnost práce jsou tyče pracovní výztuže upevněny v šabloně, která si udržuje svou prostorovou polohu až do dokončení montáže. Pracovní výztuž se provádí výztuží třídy A II a starší, v závislosti na konstrukčních požadavcích. Podle tabulky korelace průměrů a počtu tyčí k celkovému průřezu je zvoleno optimální rozdělení minimálního přípustného obsahu výztužných prvků.

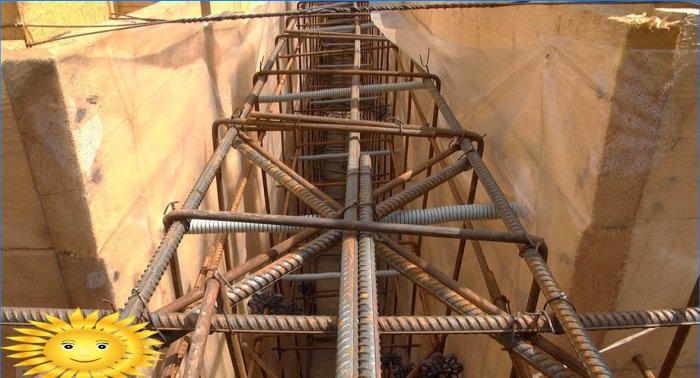

Pokud je nutné kompenzovat torzní a ohybová zatížení napříč osou, je k podélné pracovní výztuži připevněna příčná výztuž, čímž se vytvoří prostorové pletivo. Mezi sebou jsou různé linie pracovní výztuže upevněny vazbou na svorky, obvykle obklopující pracovní výztuž na vnější straně. Pro vyztužení strukturální distribuce je obvyklé použít vyztužení tříd A I a A II.
Jak plést základní prostorové vzory
Princip distribuce výztuže je nejsnadněji pochopitelný na konkrétních příkladech. Vezměme si obdélníkový nosník o šířce a výšce 40 a 110 cm. Podle tabulky korespondence musíte pro vyztužení použít buď čtyři pruty o 12 mm, nebo šest o 10 mm nebo devět o 8 mm. U takových rozměrů základu je nejvhodnější použít vyztužení 10 mm, jehož tloušťka by měla být úměrná rozměrům výrobku.
Poměr stran je menší než 1: 3, tj. Další vyztužení svislých okrajů se provádí podle uvážení vývojáře. Jsou vyztuženy dvě roviny – horní a dolní, tyčinky by měly být od povrchu výrobku umístěny hodnotou betonu, ale ne příliš blízko středu, aby nepřekračovaly hranici vnímání, a ne příliš blízko sebe, aby se nevytvořily překážky pro tok betonu..
S ochrannou vrstvou 60 mm můžeme umístit čtyři pruty o průměru 10 mm, při dodržení vzdálenosti mezi nimi asi 90 cm, a proto by drcený kámen měl mít zlomek ne více než 35–40 mm. Každá linie výztuže může být vytvořena jako prostorová, například vertikálním posunutím tyčí umístěných ve středu nebo šachovnicovým vzorem. V tomto případě jsou však vyžadovány dvě standardní velikosti strukturální výztuže. Jeden pro propojení jednotlivých linek a jeden pro spojení rámu dohromady.
To je případ složitých základů. Jejich sekce je rozdělena do řady obdélníků nebo lichoběžníků, které jsou vzájemně spojeny svorkami. Například u nadace ve tvaru písmene T o rozměrech spodní vodorovné patky 30 x 100 cm můžete provést vyztužení pomocí sítě se čtyřmi podélnými tyčemi o délce 10 mm a příčnými vložkami každých 40–50 cm stejné sekce. Svislý paprsek je vyztužen jako běžná páska, ale spodní okraj není vyztužen, místo toho jsou podélné tyče rovnoměrně rozmístěny podél svislého úseku..
Pokládka, upevnění a ochrana výztuže.
Segmenty lineárních úseků výztuže se stejným uspořádáním pracovní výztuže jsou spojeny s přesahem 30 až 50 jmenovitých průměrů, v závislosti na adhezi betonu. Vazba paralelně složených větviček se provádí každých 25–30 cm pomocí drátěných svorek.

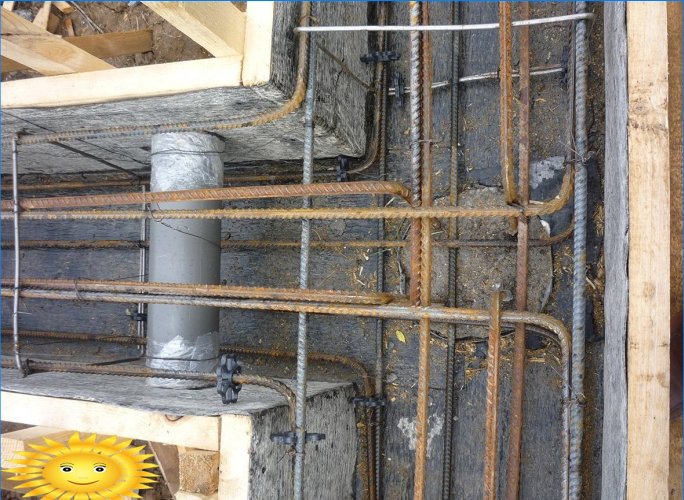

Segmenty rámu s protínajícími se pracovními tyčemi jsou spojeny ohnutými kotvami. Jejich průřez by měl být stejný jako průřez pracovních tyčí, přičemž u různých tlouštěk tyčí je upřednostňován větší průměr. Překrytí v obvazu je od 50 do 80 průměrů, v závislosti na prostorovém uspořádání a účinku páky působících zatížení.

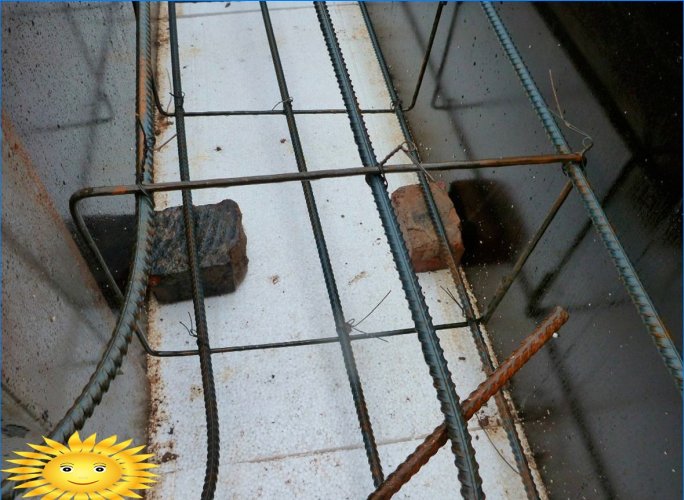

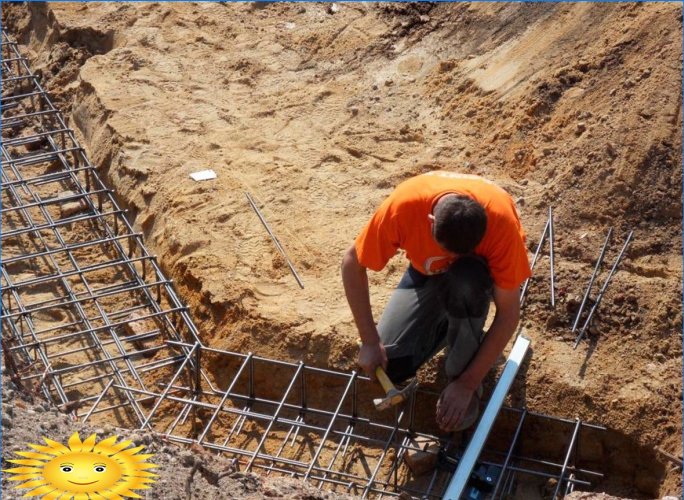

Rám musí být vzdálen od spodní části bednění. K tomu se používají duté zátky nebo rukávy z polyethylenových trubek. Někdy má smysl uspořádat přípravu s betonem o pevnosti M100 nebo M150, položit na něj výztuž a poté, po vytvrzení, namontovat rám a provést zbytek nalití. Tato technologie musí být v souladu s umístěním „studeného“ spoje, což je slabou stránkou hydroizolace.

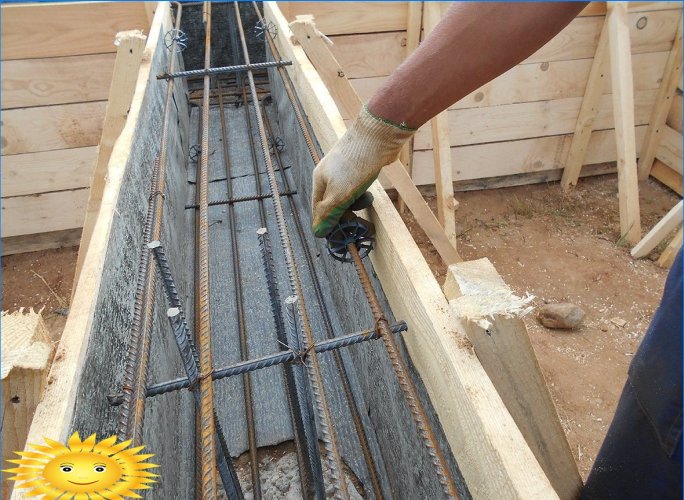

Rám je roztažen ze stěn buď plastovými tyčemi nebo jiným nezhnijícím a hydrofobním materiálem. K udržení požadované hodnoty ochranné vrstvy – od 40 do 70 mm je nezbytné pevné kotvení. Porušení a nůžky mohou přinést výztuž příliš blízko k povrchové vrstvě, ve které dochází k výměně plynu, nebo ji ohnout. To má extrémně negativní vliv na tuhost a pevnost výrobku a odolnost výztužné oceli proti korozi. Pro zvýšení spolehlivosti lze rám upevnit dočasnými tyčemi, které se po úplném nalití betonu odstraní.
