Přes silné stránky kyčelní konstrukce se kvůli konstrukci střechy zřídka používá kvůli poměrně složité konfiguraci. Pokud však znáte klíčové vlastnosti podpůrného systému a pravidla pro připojení, není důvod, abyste dům nezakrývali jedním z nejkrásnějších typů zastřešení..
Popis konstrukce
Valbová střecha je ceněna hlavně svým vzhledem. Vzhledem k absenci štítů a převisů vypadá střecha jako kompletní prvek architektonického celku, což vám umožní nejlépe využít estetický potenciál střešní krytiny. Existují i další výhody, jejichž význam se bude brát v úvahu..
Střešní konstrukce je systém nakloněných nohou krokví, které se sbíhají na společném vrcholu a vytvářejí čtyři svahy. Bederní střecha je druh bederní střechy, její vrchol je natažený v řadě, je zde vodorovný hřeben. Hip střechy jsou postaveny na pravoúhlých budovách, valbové střechy – na náměstí nebo s poměrem stran až 1: 1,3.
Na rozdíl od sedlové střechy, systém stanu typu krokve zažívá zatížení podél všech tří os, což vyžaduje vysokou tuhost. V praxi je to realizováno instalací dalších podpěr a použitím výztužných prvků rámu v hlavních místech, kde je zatížení koncentrováno. Hlavním problémem tohoto typu střechy je složitost spár, které se sbíhají ve špatných úhlech, což vyžaduje atypické oříznutí a správnou volbu způsobu připojení..
Chcete-li nainstalovat rám stanu, musíte vyvinout rovnou vodorovnou rovinu nosných stěn, na které je pás postaven. Může to být vyztužená betonová páska vysoká 20 cm nebo tři řady vyztuženého zdiva. Tento prvek má dvě funkce: rozložení zatížení a základ pro připevnění nosného systému ke stěnám. Je možné se vyhnout zařízení pásu pouze při zakrytí kamenného domu, kde má zdivo dostatečně velkou hustotu, aby bezpečně připojilo Mauerlat.
Postup montáže nosného systému
Mauerlat musí být instalován na vnitřní straně obklopujících konstrukcí a spolehlivě k nim přitahován kotevními šrouby nebo hypotečními kolíky. Před montáží obložení pod střechu musí být na stěny položena hydroizolace. Vzhledem k tomu, že je Mauerlat pevně přitahován k základně, nebude fungovat tak, aby vyrovnával nepravidelnosti. Proto musí být horní rovina stěn předem vyrovnána potěrem nebo při nalití betonové pásky a na pásku by měl být povolen pouze paprsek kalibrované tloušťky..
Na vrcholu Mauerlatu je zpravidla uspořádáno překrytí typu rámu založeného na trámech o tloušťce 50–100 mm a výšce až 250 mm. Hrany trámů musí být oříznuty tak, aby nevyčnívaly za Mauerlat a současně se spodním okrajem vyčnívaly v rovině s nosnou rovinou, což zaručuje téměř rovnoměrnou rovinu hrubého stropu..
Na horní straně desky je namontován střešní nosný systém. Zpravidla se jedná o rám, ve kterém jsou krokve náležející ke každému svahu odděleně paralelně, jejich vrcholy se sbíhají přesně na liniích spojení mezi svahy s krokvemi sousedních svahů..
Aby nedošlo k záměně, je lepší tahat křížovou šňůru šikmo dopředu a poté nainstalovat svislé vzpěry podél těchto linií. Jejich výška musí být zvolena na základě optimálního převýšení střechy a strmosti svahu. Vzdálenost mezi sloupky by měla být zvolena tak, aby osa dlouhých krokví byla blíže k jejich středu, v takovém případě bude nosná konstrukce vyvážená a nejstabilnější. Na druhé straně, aby se odlehčilo zatížení podlahy, je rozumné umístit podpůrné sloupky blíže k hlavním stěnám. Konečná konfigurace nosného rámu – vyvážený kompromis.
Nejprve musí být rovné krokve, které se sbíhají v jednom vrcholu, umístěny podél středů Mauerlatu a příček nosného rámu. Pokud během montáže došlo dříve k chybám a krokve nahoře se nesousedí, můžete nastavit výšku nosných stojanů. Proto se nedoporučuje konečné upevnění spojů až do konečné instalace všech kritických prvků, které tvoří geometrii střechy. Dodržováním tohoto jednoduchého pravidla nebudete mít v této fázi potíže s opravou chyb..
Rohové prefabrikované krokve jsou instalovány podél linií sbližování svahů. Je to nejdelší a nejvíce zatížený střešní nosný prvek, který musí mít zvýšenou spolehlivost. Krovy musí být sestaveny ve formě třívrstvého sendviče. Vložky uprostřed jsou navrženy pro shromáždění a jsou instalovány v místech, kde krovy spočívají na Mauerlatu, nosném rámu a na samém vrcholu..
Při montáži diagonálních krokví je nutné jejich zarovnání nejen podle polohy podpěrných bodů, je nutné dosáhnout striktně vertikální polohy, bez níž nebude možné zajistit správné dosednutí krátkých přechodných krokví. Na jedné straně spočívají na Mauerlatu, na druhé straně – na zadním konci v boční stěně dlouhých diagonálních krokví. Poté, co jsou vloženy krokve s požadovaným roztečem, jsou nainstalovány hlavní upevňovací prvky a další podpůrné prvky, a pak se vše stane jako u běžné střechy: hydroizolace, pultové latě s laťováním a krytinou.
Výpočet počtu a průřezu nosných prvků valbové střechy lze provést v online kalkulačce, která poskytne nejen optimální rozteč a průřez, ale také základní parametry střechy a úplné detaily s pracovními náčrtky. Při ručním výpočtu je třeba se řídit SP 64.13330.2011, s přihlédnutím k návrhovým požadavkům podle SP 17.13330.2011. 0 jsou považovány za lehké krokve, instalované s častými kroky.
Používané metody upevnění a shromáždění
Spojení přechodných krokví s diagonálními krokvemi je nejobtížnější. Valbová střecha jako celek je obtížná kvůli skutečnosti, že její zarovnání je obtížné kvůli nedostatku přímých upevňovacích bodů, proto je lepší, pokud je správná konfigurace zajištěna přesností výroby dílů, které po lepení tvoří strukturu zaručených správných rozměrů.
Kvalita řeziva, které musí být zpracováno po vysušení a dokončení procesu deformace, také hodně znamená. V době montáže by měl být obsah vlhkosti dřeva asi 20% – jako v krytém skladování po dobu jednoho měsíce. Pokud paprsky získaly zakřivení až 2 mm / m, mohou být použity: díky správné přípravě součástí je možné minimalizovat kumulativní chybu.
Vysvětlíme na příkladu upevnění přechodných krokví k diagonálním krokvím, kde je třeba dvojitého oříznutí konců. Provádí se zpravidla lokálně, ale je to možné pouze se zkušenostmi a kvalitními materiály. Pro zajištění správného oříznutí je nejlepší provést oříznutí. Nejprve je úhel, ve kterém jsou centrální krokve instalovány vzhledem ke svislici, vyznačen napříč deskou. Pokud jsou diagonální krokve krokve rovné, bude tento úhel ve všech místech stejný. Pokud jsou desky zakřivené, jejich přitlačením proti konci krátkých krokví během upevnění bude zajištěno zarovnání a z obou stran najednou.
Po oříznutí krokví napříč je nutné na konci zkosit. Jeho úhel je také známý a je roven obratu diagonálních krokví vzhledem k Mauerlatu. Pokud je základna pravidelný čtverec, je tento úhel 45 °, avšak s nerovnoměrným poměrem délek stěn se může tento poměr změnit, takže by se značky měly přenášet s malým.
Zpočátku by krátké krokve měly být vyrobeny větší délky s očekáváním následného ořezávání. A pro zvýšení místa podpory krokví na Mauerlatu by měl být proveden zářez, který by si ponechal alespoň 60% původní sekce. Rovněž se zde nedoporučuje označovat oříznutí na místě, protože zátyl serifu zajišťuje správnou polohu diagonálních krokví. Proto je rozumné instalovat krokve postupně na každý upevňovací pás, počínaje zespodu. Poté, díky čtyřem identickým částem ve správné poloze, bude vyloučeno možné kroucení nebo sklon diagonálních krokví.
Související videa:
Dalším problematickým uzlem je konvergence diagonálních a křížových krokví ve středu. Je vhodné nejprve se spojit s příčnými krokvemi na rovném konci, posílit spojení s hrotovými deskami ve tvaru písmene L, nebo uložit vodorovné vazby ve výšce 40-50 cm pod vrcholem. Poté stačí střihnout konec prefabrikované diagonální nohy pod úhlem otáčení mezi příčnými krokvemi. Pro čtvercovou střechu to bude stále stejné 45 °, s nestejnými stranami bude muset být hodnota úhlu změřena jednotlivě na každé straně nebo přenesena s malou.
Při připojování některých uzlů je lepší nechat hřebíky a rozhodně nepoužívat černé samořezné šrouby. Například upevnění konců krátkých krokví k diagonálním krokvím se nejlépe provádí pomocí eloxovaných šroubů s předvrtanými otvory. Pro připevnění na Mauerlat by se měly použít čepy s velkým závitem o průměru 10–12 mm. Použití běžných hřebíků je povoleno, buď za předpokladu, že prochází a ohýbají 25–30 mm, nebo pokud je uzel, který má být vyztužen hřebíky, spojem s podříznutím.
Tip: Rezavé nehty drží lepší než čisté. Nebuďte líní a namočte je na den do sklenice se silným roztokem stolní soli.
Pro posílení konstrukce střechy a použití materiálů s menším průřezem může být instalováno množství dalších prvků. Například diagonální vzpěry nosného rámu, příčné nosníky mezi protilehlými rameny, krovy v rozích Mauerlatu a podpěry, prefabrikované (dvojité) příčné krokve atd. Spěcháme však na vědomí, že konstrukce stanu sama o sobě dokonale rozděluje zatížení a pro spolehlivost stačí pouze přesně vyrobit díly a správně je připojit. Instalace výztužných prvků je proto nutná pouze pro bederní střechy nebo s malým sklonem svahu se značnou délkou..
Chladicí střecha
Když je nosná konstrukce kompletně smontována, zůstává docela stabilní i bez dalších vazeb, avšak díky přepravce může být zajištěna další bezpečnost. Proto jsou bederní střechy často opláštěné plachtovým materiálem, což umožňuje poměrně častý krok krokve.
Ve skutečnosti lze kontinuální opláštění vyrábět pouze z FSF nebo bakelitové překližky nebo se speciálními deskovými materiály pro zastřešení na bázi dřevotřísky. Často je účelnější použít příčné laťování prken, zejména pokud má povlak velkou velikost.
Hustota soustruhu závisí na rozteči krokví, pevnostních vlastnostech vrstvy a zatížení sněhem. Specifické požadavky na odolnost proti průhybu jsou stanoveny výrobcem nátěru, ale existuje koncepce vyplnění opláštění – poměr plochy desek k celkové ploše střechy.
Pro zajištění správné funkce studeného střešního koláče by měla být použita protikusová mříž k vytvoření mezery mezi hydroizolací a zadní stranou krytiny. To přispěje k plnohodnotné výměně vzduchu s pouličním vzduchem, což znamená, že zabrání vysoké vlhkosti a neutralizuje účinek kondenzace, která dopadá na střechu při náhlých změnách teploty..
Hip střecha a teplé podkroví
Struktura ve tvaru stanu je považována za nejvhodnější pro realizaci konceptu teplé podkroví. Umožňuje pokládku výfukových kanálů stropem prakticky v kterémkoli bodě bez vytváření mrtvých zón. Odvádění vzduchu z podkroví může být provedeno jediným větrákem umístěným v nejvyšším bodě konstrukce stanu.
K tomu je však třeba splnit řadu požadavků na konstrukci střechy. Krokve by neměly vyčnívat za Mauerlat, namísto podbírání podhledů je fasáda dokončena pod malou projekcí povlaku. To znamená určitá omezení pro výběr materiálů: vhodný je pouze formát listu.
Tento požadavek je odůvodněn potřebou utěsnit půdní prostor. Existují i jiné metody, ale zahrnují použití dokonalejší a nákladnější tepelné izolace, zatímco v nejjednodušším případě stačí vložit minerální vlnu mezi krokve, poté, co předtím vypočítali svůj krok..
Ve své kompletní podobě je střechou nad teplým podkrovím odkrytá izolace, která je podepřena sítí. Aby se vyloučil účinek kondenzace, měla by být namísto hydroizolace nainstalována zevnitř difuzní membrána. Jinak existuje riziko tvorby kondenzace na zadní straně hydroizolace, což je pro minerální tepelnou izolaci nepřijatelné. Místo nákupu drahé izolace, která se nebojí vlhkosti a splňuje požadavky na požární bezpečnost, tedy stačí utratit pouze za vysoce kvalitní ochranu páry a vody.
Hippy střešní podkroví
V případě mansardové střechy jsou požadavky na tepelnou izolaci podlahy a střechy odlišné. Je nepřijatelné, že atmosféru v obývacím pokoji tvoří i částečně odsávaný vzduch z jiných místností. To vyžaduje určité úsilí při instalaci větrání – vnitřní i pod střechou.
K těmto účelům můžete také použít minerální vlnu. S výjimkou ventilačního systému, pak přeměnit teplé podkroví na obytné, stačí pouze dokončit vnitřní obložení, pod kterým je potrubí a parotěsná zábrana. Současně zůstává střešní koláč lokalizován mezi dvěma vrstvami ochrany, je pouze důležité, aby propustnost horní vrstvy byla vyšší. V nejjednodušší verzi postačí zakrýt podkroví zevnitř plastovým obalem, což zcela omezí výměnu vzduchu. Tento problém lze vyřešit několika způsoby:
- Instalace větracích otvorů přes střešní koláč
- Použití vysoce kvalitní parotěsné zábrany se spolehlivě známým rozdílem v kapacitě přenosu par.
- Izolace stříkaným materiálem, který nevylučuje nutnost instalace větrání, ale zachovává použitelnou plochu a nevyžaduje ochranu par zevnitř.

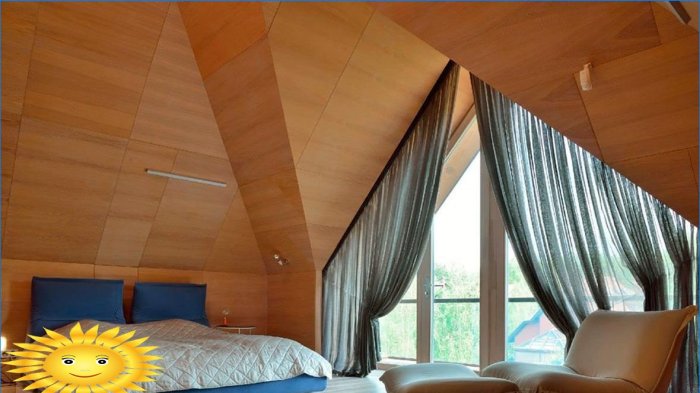

Prostor podkroví pod valbovou střechou má omezené plánování, protože doslova ve středu jsou stojany nosného rámu. V důsledku přemístění dveří a neinvestičních příček je však možné porazit prostor vytvořením několika samostatných místností nebo jedné velké místnosti oddělených formálními oddíly. Musíte ale předem vzít v úvahu tloušťku stojanů, takže při montáži vnitřních stěn vám jejich tloušťka umožní správně skrýt nosné prvky, aniž byste použili příliš těžké materiály..
