Řadu konkrétních úkolů ve výstavbě lze vyřešit pouze pomocí pokročilých technologií. V tomto článku budeme hovořit o technologii diamantového vrtání, zvážit základní techniky vrtání ručně a pomocí průvodce ramenem.
Technologie vrtání diamantem
Mnoho lidí vědí z první ruky o problémech, které vznikají při vrtání nebo vrtání železobetonových stěn. Nejmodernější nástroje nabízejí úplnou alternativu k rázovému rázu, eliminují hluk, prach a vibrace.
Technologie vrtání diamantovou stěnou zahrnuje použití vrtáků s dutým jádrem s břitem, který obsahuje částice syntetického supertvrdého uhlíku. Koruna je poháněna elektrickým nebo hydraulickým motorem. Ruční provedení hnacího zařízení je možné, ale vodicí lůžko se používá mnohem častěji.
Hlavní aplikací diamantového vrtání je výroba válcových otvorů pro pokládku všech druhů komunikací. Kompaktnost vrtných souprav umožňuje jejich použití v malých místnostech a při vysoké architektonické složitosti nosných konstrukcí. Tvrdé minerální inkluze a vyztužení v betonu nebrání vrtání.
Nářadí a přípravky

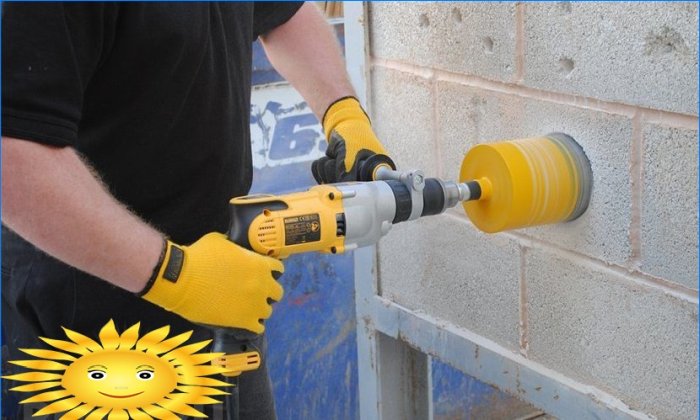

Pro ruční vrtání diamantem se používají speciální elektrické vrtáky. Jejich cena začíná na 500 USD, nejjednodušší a nejlevnější modely, jako je Eibenstock END 1300 P, jsou určeny pro korunu do 41 mm. Mají řadu speciálních funkcí pro diamantové vrtání: přívod vody do vřetena, měkký start a regulace otáček až do 2 000 – 2600 ot / min. Dražší nástroj má vyšší výkon a proto větší průměr vrtání. Hlavní nevýhoda manuální metody spočívá v tom, že není možné přesně začít vrtat bez středícího zařízení nebo vyvrtat otvor pod úhlem. Z charakteristických rysů těchto vrtáků lze vyčlenit speciální kazety pro základní vrtáky, které mnoho výrobců sjednocuje. Například diamantová vrtačka Bosch GDB-1600 používá upínací pouzdro SDS-DI, které nikde jinde prakticky nenajdete..

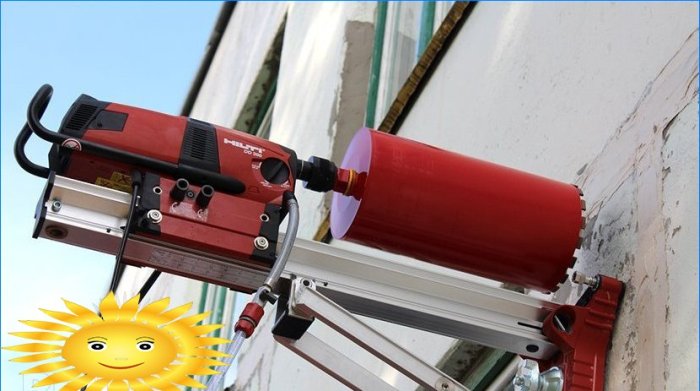

Vrtáky lze použít jako součást profesionální vrtné soupravy. Jsou připevněny k posteli pomocí plynulého posuvu nebo se používají jako pohonná jednotka ve svislém vrtacím stroji. Nejjednodušší postele mají cenu 300 USD, dražší možnosti jsou určeny pro vrtání otvorů pod úhlem a automatické podélné podávání.

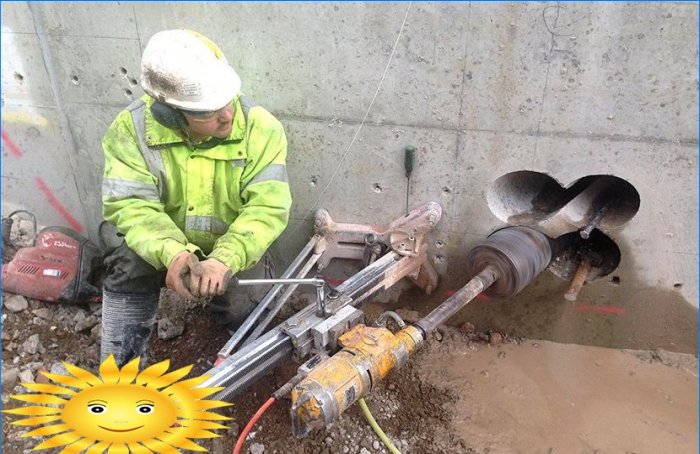

Samostatným segmentem trhu jsou diamantové vrtné soupravy, které se používají k provádění prací v průmyslovém měřítku. Vysoko výkonné motory, včetně asynchronních třífázových a dokonce i hydraulických motorů, se při vrtání otvorů do 500 až 600 mm ve velkých hloubkách dobře vyrovnají s velkým zatížením. Většina instalací má vestavěnou nastavitelnou hladinu, odstupňovanou stupnici náklonu a přívod vody do pracovního prostoru. Náklady na automobily tohoto druhu začínají od 1 000 USD a více.
V prodeji můžete často najít diamantové vrtné soupravy a vrtáky, které již byly použity. Často se jedná o nejlepší možnost nákupu: takový nástroj se nedokáže vyrovnat s objemy a mírami výroby, ale je vhodný pro domácí použití..
Výběr diamantových jádrových bitů a příslušenství
Dvě hlavní odrůdy jádrových vrtáků jsou mokré a suché. Hlavní rozdíl spočívá ve způsobu pájení uhlíkového abraziva, takže použití korun pro jiné účely je téměř jistě vyřadí..
Je lepší koupit kousek od výrobce vrtné soupravy tak, aby stopka odpovídala typu upínače. Ačkoli je možné použít všechny druhy adaptérů, může to výrazně snížit kvalitu vrtání a způsobit určité potíže..
Při výběru je důležité věnovat pozornost materiálu těla koruny. Měla by to být vysoce kvalitní legovaná ocel, která prošla ultrazvukovou a rentgenovou detekcí vad. Neváhejte se na to zeptat prodejce: případ nízké kvality se po několika zatíženích zdeformuje. Nebo si to ověřte sami: zavěste korunku na nit a krátce na ni narazte kovovým předmětem – vyzvánění byste měli slyšet 3-4 sekundy s rovnoměrným útlumem.

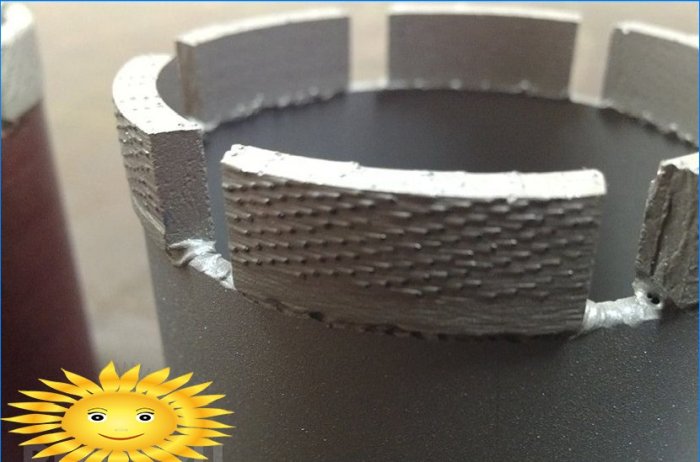

Pracovní hrana vrtáku se nazývá matice, vypadá to jako zuby vyrobené z kovového polymeru, včetně rozptylu malých diamantů. V závislosti na typu zpracovávaného materiálu se rozlišuje mezi tvrdými a měkkými matricemi. Pevná látka se používá k vrtání materiálů s nízkou pevností: cihla, pěnový blok, cementový potěr. Při vrtání betonu nebo mramoru se diamanty rychle otupí, takže používají měkkou matrici, jejíž povrch se rychle obnovuje.

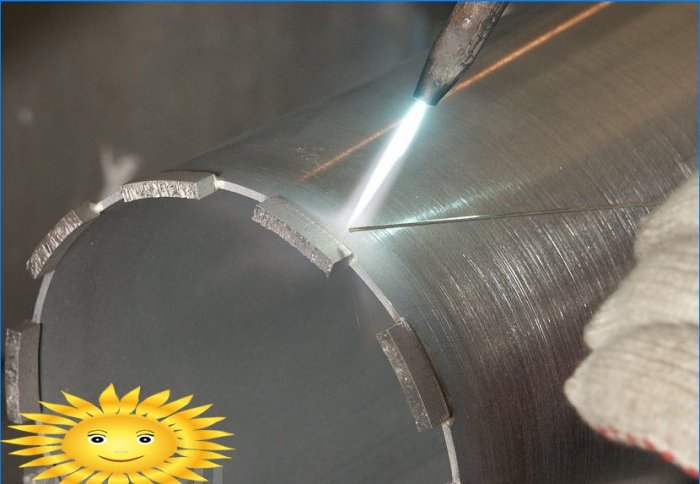

Galvanizace za studena se často používá pro připojení matrice k pouzdru. Toto je nejlevnější metoda a je běžná u čínských výrobců. Matice s takovým spojením se však opotřebovávají rychleji a špatně vydrží vysoké zatížení. Vysoce kvalitní a dražší vrtáky mají spojení matrice s tělem pomocí laserového svařování nebo pájení stříbra.
Můžete si také zakoupit příslušenství: prodlužovací tyče, centrovací zařízení a náhradní moduly pro obnovení korun.
Technika a metody práce, prováděné úkoly
Korunky malých průměrů (8–22 mm) se používají hlavně pro vrtání upevňovacích otvorů v podmínkách, kde není možné použít nárazovou perforaci. Bity o průměru 40, 60 a 80 mm se aktivně používají k výrobě výklenků pro zásuvky, kde vysoká přesnost vrtání odůvodňuje opotřebení drahého nástroje. Popsané metody se provádějí hlavně ručním vrtáním bez přívodu vody.

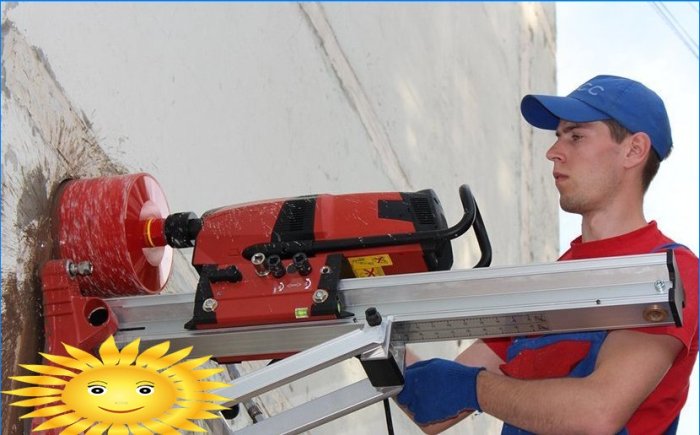

Diamantové vrtání řeší problém průchodu komunikací tlustými vrstvami monolitických materiálů. Tato technika vyžaduje použití rámového vedení, které je ukotveno přímo ke zdi poblíž místa vrtání. Nastavením vodítek se nastaví požadovaná poloha korunky a úhel sklonu a podélné posuvné ruční kolo umožňuje hladké prohloubení korunky rychlostí 2 cm / min. To zajišťuje minimální opotřebení zápustek a vysokou přesnost vyrobených děr..

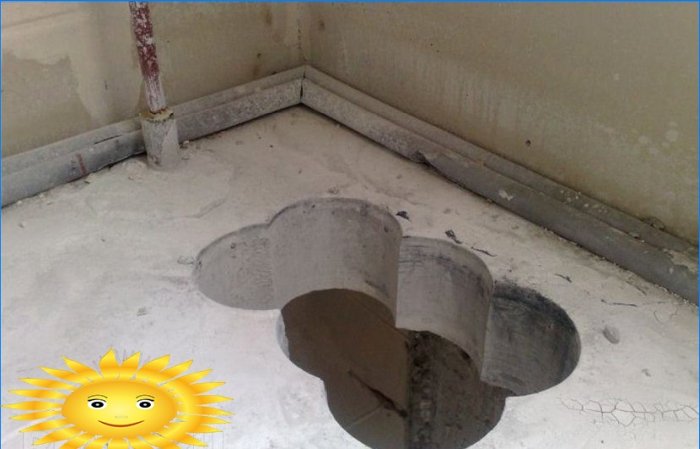

Pro výrobu výklenků a otvorů se používá diamantové řezání betonu, i když v opačném případě je možné použít diamantové vrtáky velkých průměrů. Přítomnost vodicího lůžka umožňuje vrtání děr i při překrytí. Diamantové vrtání je považováno za nejproduktivnější způsob těžby materiálu v monolitických strukturách. Po vrtání je jádro snadno odštěpeno a odstraněno, pokud je to nutné, jsou použity diamantové nástěnné frézy, aby byl otvor obdélníkový.

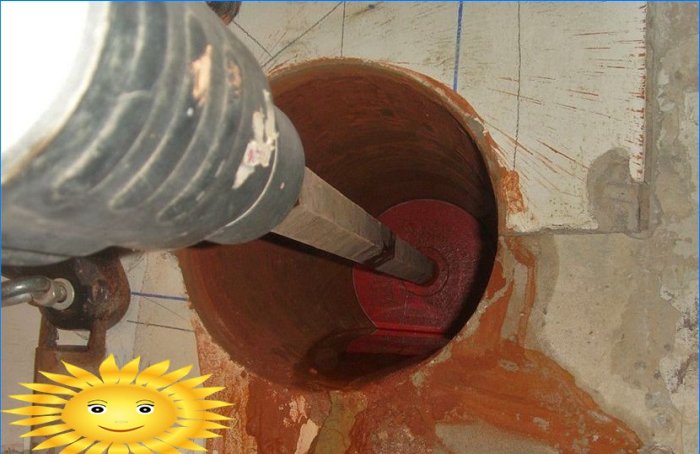

Samotná vrtací technika je poměrně jednoduchá: pomalu rotující vrták je plynule přiváděn do materiálu až do prvního záběru, poté se v několika fázích hloubka pronikání postupně zvětšuje, dokud se nevytvoří prstencový zářez 2-3 mm. Potom se středicí tyč odstraní a otvor se vyvrtá rychlostí a doporučeným posuvem pro vrták.
Je pozoruhodné, že po diamantovém vrtání otvorů i velmi velkých průměrů není narušena strukturální pevnost konstrukcí, proto je tato metoda nezbytná pro práci na nosných stěnách nebo základech.
