Každý, kdo alespoň jednou vyvinul a vytvořil skříňový nábytek sám, již nebude navštěvovat showroomy nábytku. V tomto jednoduchém podnikání to všechno začíná projektem popisujícím produkt v nejmenším detailu. Dnes budeme hovořit o nejběžnějších programech pro navrhování skříňového nábytku..
Návrhové úkoly a posouzení složitosti
Konstrukce skříňového nábytku je poměrně svědomitý úkol, který vyžaduje, aby se v oblasti pozornosti udržoval jak globální koncept, tak mnoho drobných detailů. Na rozdíl od kreslení na papíře poskytují nástroje CAD kontrolu nad všemi vytvořenými objekty, dokonce i těmi, které jsou před pohledem skryty jinými detaily..
Hlavní problém designu, který spočívá v prostorovém uspořádání nábytkových částí skříně a uspořádání jejich větších skupin, je vyřešen téměř jakýmkoli nábytkovým programem. Funkce trojrozměrné vizualizace vám umožňuje volně ovládat objekty, pohybovat je v prostoru a prohlížet si je z jakéhokoli výhodného úhlu.

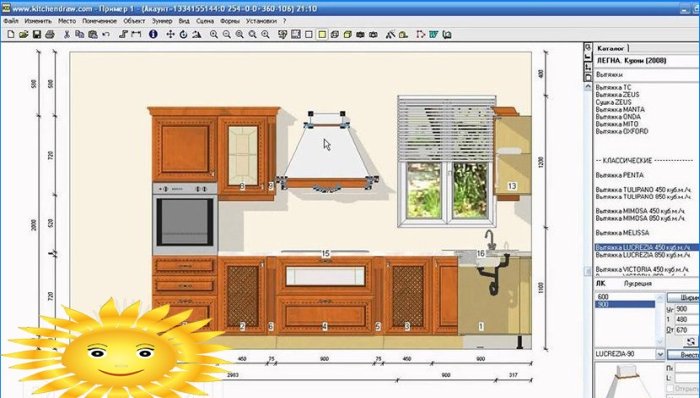

KitchenDraw
Specifika práce s nábytkovými komponenty však nejsou implementovány v žádném softwaru. Program PRO100 například navzdory své jednoduchosti, rychlosti a dobrému vizualizačnímu systému nevidí funkční rozdíl mezi částí karoserie nebo klikou dveří vůbec. V kontextu PRO100 nebo bCAD má jakýkoli objekt tvar, umístění, barvu nebo texturu, ale jeho účel je skromně tichý.
bCAD
To zpomaluje práci na velkých projektech. Například v komplexu BAZIS jsou procesy umisťování hardwaru automatizované, program může automaticky generovat sady závěsů, úchytů nebo rozšiřovacích systémů a umisťovat je v souladu s instalačními pravidly, a to tak, že se vytvoří schéma označování pro vrtání. A to je pouze jeden modul programu nazvaného „Výrobce nábytku“, který je určen k modelování, a je zde ještě půl tuctu dalších částí komplexu – pro řezání plechů, organizování skladování, výrobu a prodej nábytku.
„BAZIS-Mebelshchik“
To, že se specializovaný software liší od amatérského softwaru, je schopnost pracovat se specifickými úkoly designu nábytku a nejen skládat desky do společné struktury. Program PRO100 stojí asi 1000 USD v kompletní sadě, zatímco má demo verzi, která je zcela vhodná pro vytváření vlastních amatérských projektů. Komplex BAZIS je hlavním konkurentem PRO100 na ruském trhu: stojí polovinu tolik, dvakrát tolik možností, ale vizualizační systém je chromý.
3D modelovací software
Potřeba vizualizace pracovní scény je nutná zejména pro prezentaci nábytku a vývoj katalogů. Při samostatném navrhování nábytku to mizí do pozadí, i když to může sloužit jako užitečná příloha. Proces návrhu pracuje optimálně v programech jako PRO100, KitchenDraw nebo WOODY – jeden z mála bezplatných, ale dnes poněkud zastaralých programů. Mají funkci pro rychlé přepnutí zobrazeného zobrazení, od černobílého náčrtu k trojrozměrné scéně s vlastními světelnými zdroji..
3D model ve WOODY 2.0
Například v komplexu BAZIS není vše tak růžové: hlavní práce se provádí v modulu Furnituremaker a konstrukce vizuálního konceptu, hraní s barvami, stíny a texturami se provádí v modulu Salon, který se kupuje samostatně. Nelze tvrdit, že vizualizace dělá z navrhování radost, ale v profesionálních činnostech je to spíše rozptýlení..
„Basis-Salon“
Přes dostupnost grafických nástrojů je téměř veškerá práce prováděna pomocí metod parametrizace. Objekt na obrazovce je pouze displej, má řadu vlastností a funkcí, které se nastavují ručně prostřednictvím parametrického okna. Je pravda, že v ryze vizuálním režimu můžete rychle třídit existující knihovnu nábytku, vyzvednout vzorky, které se vám líbí, rychle změnit velikost a proporce (natáhnout, komprimovat) každého jednotlivého produktu a provést globální uspořádání, a teprve poté pokračovat v práci na detailech.
Funkce ručního vytváření podrobností
Již jsme řekli, že některé programy mají nástroje pro automatizaci umisťování prvků a práci s jednotlivými částmi, ale toto je pouze jedna strana problému. Každý program má několik primitiv – objektů, z nichž vždy začíná montáž složitějších částí a skupin. Například v PRO100 a Astra je základním objektem deska, vertikální nebo horizontální. Je možné upravit tvar v plánu, ale pouze jednou, takže všechny detaily projektu budou mít konstantní řez podél alespoň jedné osy. V praxi se to projevuje obtížemi při modelování zakřivených fasád, soklů a desek..

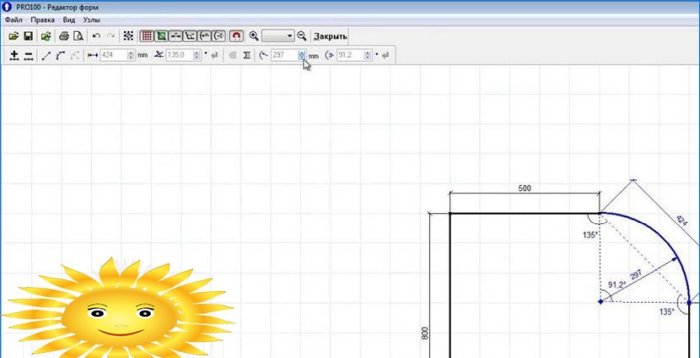

PRO100
V KitchenDraw, bCAD, WOODY a BASIS jsou objekty vytvářeny také pomocí primitivních desek, ale existuje více nástrojů pro práci s nimi. Desky mohou být například několika typů, jako je spodní, zadní stěna, boční stěna. Program se řídí globálními vlastnostmi projektu a může určit jejich konkrétnější aspekty, jako jsou: velikost, poloha, vazba na jiné podrobnosti, nebo poskytnout některé akce, které lze na objektu tohoto typu provést..
bCAD
Profesionální software lze doplnit šablonou nabízející standardní návrhy zásuvek, přihrádek, dveří, pracovních desek a dalších běžných nábytkových prvků. Dalším rozdílem mezi profesionálním softwarem je schopnost vypracovat spojovací prvky. V programu „Astra“, analogu komplexu „BAZIS“ jak z hlediska funkčnosti, tak z hlediska nákladů, je možné na detailech vyznačit místa vrtání a frézování pro instalaci vrchlíků. Ale BAZIS-Mebelshchik vytváří komplexní mapy aditiv a hran, kompilované, stejně jako veškerá exportovaná dokumentace BAZIS, v souladu s ESKD nebo ISO.
„Návrhář nábytku Astra“
Rozdíly ve vizualizaci
CAD systémy pro návrh skříňového nábytku mají tři základní režimy zobrazení. První – drátový pohled – je vlastní všem programům, v tomto režimu se zobrazují pouze hrany a vrcholy částí. Modelování nábytkových součástí tím, že vidí pouze jejich rám, je poměrně rychlé, ale s velkým počtem detailů způsobuje zmatek linií zmatek..
Poté se spustí poloprůhledný zobrazovací režim, který ukazuje zcela nebo zčásti čáry, které nejsou viditelné z aktuálního úhlu. Režim je vhodný pro sestavování malých složených objektů do ještě větších a relativní umístění.
Režim průsvitnosti v PRO100
Třetím režimem, který je vlastní téměř ve všech CAD systémech, je uložení barev a zjednodušených textur pro vizuální hodnocení úspěchu kompozice, poměrů barev, velikostí a tvarů. Jsou zde však také některé nuance: v programech s nejjednodušší vizualizací, například PRO100, není možné ukládat textury a barvy na samostatné hrany částí. Proto není možné zobrazit kontrastní hrany, pouze pokud vytvoříte hranu jako samostatný objekt s vlastní texturou..
Překrytí textury v programu BAZIS-Mebelshchik
Tvůrci KitchenDraw šli dále a přidali schopnost vykreslování. Zcela obecně, žádný systém CAD pro skříňový nábytek nebude poskytovat takovou kvalitu zobrazení, s výjimkou nespecifických programů CAD. Je však taková příležitost odůvodněna hodinovými náklady na program $ 2-3 nebo předplatným na rok na více než 500 $? KitchenDraw však poskytuje 20 volných hodin, což stačí k seznámení s programem a sestavení několika zkušebních projektů.
Vizualizace v KitchenDraw
Knihovny
Možná neexistuje více hodnotný faktor, než je rozsáhlost a bohatství knihoven komponent pro použitý program. Většina nábytkových salonů obvykle pracuje s velmi působivým katalogem nábytkových výrobků a náhlavních souprav, jejich velikost se přizpůsobuje pouze zákazníkům. Kdo vám brání v tom samém?
I nejjednodušší program PRO100 má mezi výrobci nábytku nebývalý úspěch, hlavně díky nejrozsáhlejší knihovně se schopností volně importovat projekty třetích stran od jiných řemeslníků. Zbývá jen doplnit některé technické detaily, upravit uspořádání polic a zásuvek, barvu – a hotové detaily budou ve vašich rukou za 30-40 minut práce.
Knihovna PRO100
Knihovny mohou zahrnovat jak hotové náhlavní soupravy, tak i celé koncepce interiéru, jakož i samostatné nábytkové sekce. Kromě toho každá knihovna obsahuje vzorky palet barev a textur podle obecně přijímané standardizace, takže při objednání řezání obvykle neexistují žádné otázky o správném výběru barev..
Bohatost knihovny přímo závisí na měřítku uživatelské komunity, největší z nich: PRO100, BAZIS, Astra a WOODY.
Řezací programy
Přítomnost modulu optimalizace řezání v programu může být velmi užitečná. Při objednání řezu listů samozřejmě postačuje pouze jeden seznam dílů. Po promyšlení řezacího schématu však můžete odhadnout celkové náklady na nábytek nebo vizuálně zobrazit na výtiskových mapách hran, vrtání a frézování.
„Astra Cutting“
Volný import projektů samozřejmě poskytuje zvýšenou rychlost a pohodlí práce, proto je nákup dalších modulů pro systémy BAZIS nebo Astra výhodný zejména pro výrobce nábytku. Bezplatné programy třetích stran, jako je Cutting, lze také použít samostatně..
Řezání 3
Samozřejmě bude nějakou dobu trvat manuální zadání podrobných parametrů, ale pro jedno použití je to dost.
