Druhy a typy svařovacích strojů

Obsah článku



Svařování kovů se objevilo před více než 100 lety, ale již se stalo nedílnou součástí života. Jedná se o vynikající způsob trvalého spojování kovových součástí, který se používá velmi široce kvůli své spolehlivosti, rychlosti a minimálním nákladům. Svařování se používá v celé řadě oblastí – od vytváření vícetunových velkoobjemových struktur po mikroelektroniku. Pojďme zjistit, jaké druhy svařovacích strojů existují, zhodnotit jejich výhody a nevýhody.

Druhy svařovacích strojů

Svařovací stroj-transformátor

Nejtradičnějším typem elektrického svářeče je transformátor. Hlavním prvkem zařízení je sestupný transformátor, který převádí napětí elektrické sítě na hodnoty potřebné pro svařování kovů. Nejslavnější technikou pro změnu proudu je posunutí vinutí. Mezera mezi vinutími se mění – mění se také proud. Účinnost takového zařízení dosahuje 90%, ale část energie bude vynaložena na vytápění. Transformátor je levný, spolehlivý a odolný, ale dnes je rozsah těchto zařízení kvůli existujícím nedostatkům snížen. Nevýhody zahrnují velkou hmotnost zařízení, nutnost použití speciálních elektrod pro střídavý proud. Navíc práce s takovým svařovacím strojem vyžaduje značné zkušenosti, jinak může kvalita švu vážně trpět.

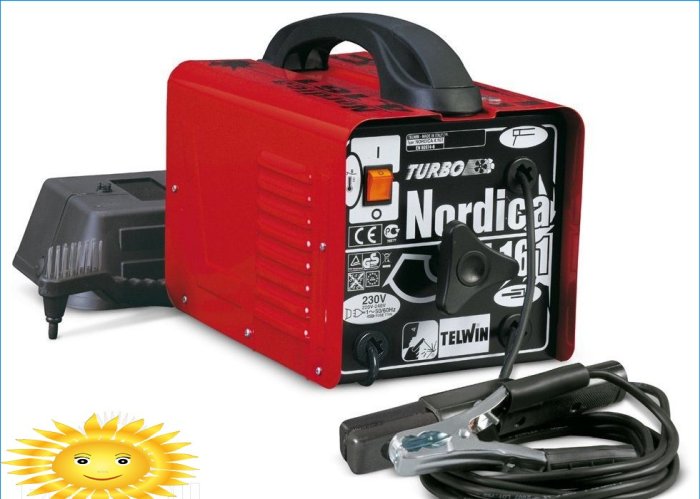

Svařovací transformátor

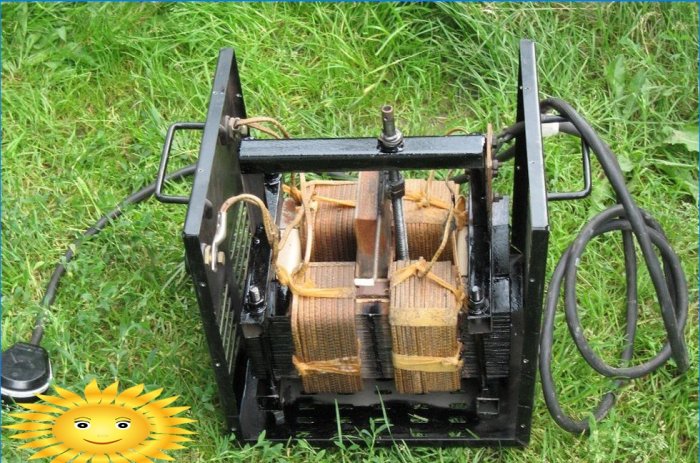

Svařovací transformátor

Svařovací stroj-usměrňovač

Obecně se jedná o vylepšenou verzi svařovacího stroje pro transformátory. Svařovací švy vytvořené usměrňovačem budou kvalitnější, samotné zařízení je levné, odolné a spolehlivé. Zařízení zahrnuje transformátor s klesáním, usměrňovač (diodovou jednotku), prvky pro ochranu, regulaci a spouštění. Zařízení převádí střídavý proud na stejnosměrný proud, což zaručuje stabilní a rovnoměrný oblouk. To redukuje kovové rozstřiky a může pracovat s libovolnými elektrodami. Usměrňovač umožňuje práci s různými druhy kovů. Svařovací stroje usměrňovače se používají poměrně často, ale mají také nevýhody: těžká hmotnost a vážný „pokles napětí“ v elektrické síti během provozu.

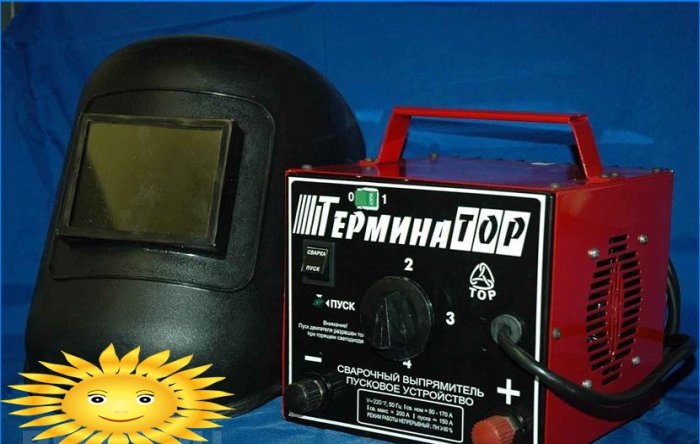

Svařovací usměrňovač

Svařovací strojový měnič

Tyto svařovací stroje se také nazývají pulzní svařovací stroje. Střídače jsou dnes považovány za jedno z nejpopulárnějších svařovacích zařízení. Na rozdíl od výše uvedených dvou typů zařízení váží, jsou obecně dostupná a spolehlivá. Svařovací střídač obsahuje výkonový transformátor, který přivádí napětí na požadovanou hodnotu, tlumič sytiče a blok elektrického obvodu. Svařovací transformátor se používá při vysoké frekvenci, je mnohem lehčí a kompaktnější. Mezi výhody také patří zlepšení kvality oblouku, snížení rozstřiku kovů a optimalizace účinnosti. S invertorem je snazší pracovat než s usměrňovačem a transformátorem. Prakticky neexistují žádné nevýhody invertorových svářecích strojů, lze jim připsat pouze poměrně vysoké náklady. Hlavní věcí je pečlivé skladování zařízení ve vyhřívané místnosti, ochrana před vlhkostí, prachem a použití speciálních prostředků k ochraně před přepětím.

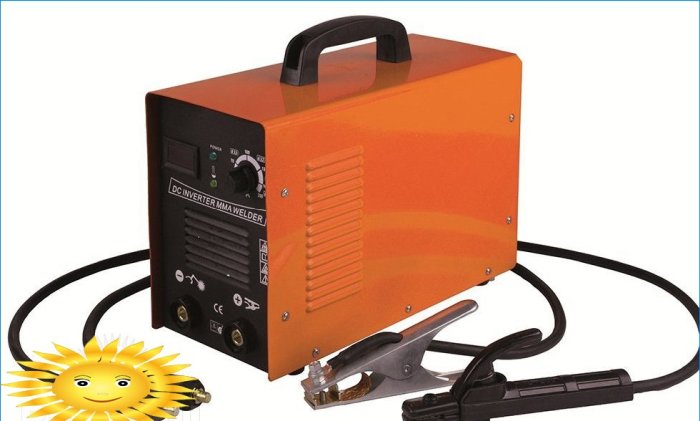

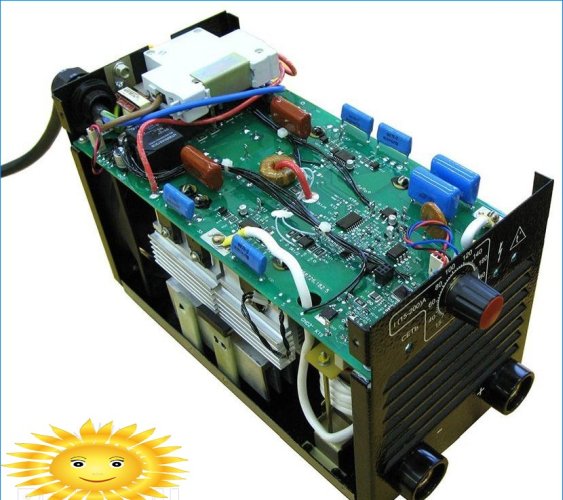

Svařovací střídač

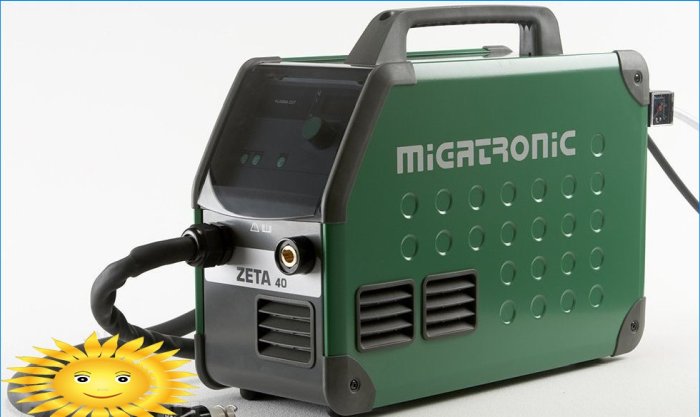

Svařovací střídač

Poloautomatické svařovací stroje

Poloautomatické svařovací stroje jsou složitější zařízení, než která jsou uvedena výše. Struktura zahrnuje: usměrňovač, transformátor, pohon, který napájí drát, plynový válec, hadici s hořákem. Poloautomatické stroje mohou pracovat bez plynu, s plynem nebo přepínat do různých režimů. Pokud se nepoužívá plyn, je nutný vodič s tavidlem. Mezi výhody poloautomatických zařízení patří vysoká produktivita, stejně jako vysoce kvalitní šev a práce s různými kovy. Spotřebou – vysokou spotřebou materiálů na odpad a stříkání kovů.

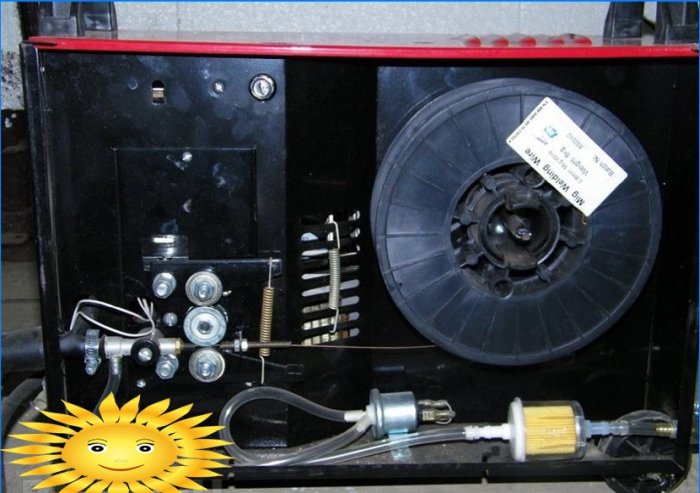

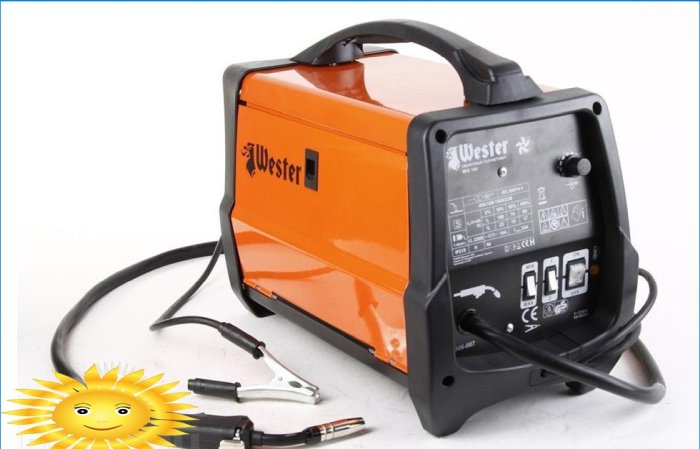

Poloautomatické svařování

Poloautomatické svařování

Svařovací stroj na argonový oblouk

Takové zařízení používající wolframovou elektrodu obsahuje sadu hořáků používaných s různými napětími, řídicí obvod, střídavý nebo stejnosměrný zdroj pro svařování, zařízení pro regulaci práce, stabilizátor oblouku. Zařízení s argonovým obloukem se používají, je-li nutné svařovat neželezné kovy s vysokou kvalitou. Mezi výhody takových svařovacích strojů patří použití nevýbušného a nehořlavého plynu, schopnost svařovat součásti tenkými stěnami a čistá a vysoce kvalitní technologie obloukového svařování. Šev je estetický a vysoce odolný a během provozu nejsou žádné jiskry. Nevýhody zařízení argonového oblouku zahrnují vysoké náklady na všechna zařízení, nízkou produktivitu, speciální požadavky na zkušenosti svářeče, neschopnost pracovat v bočním větru.

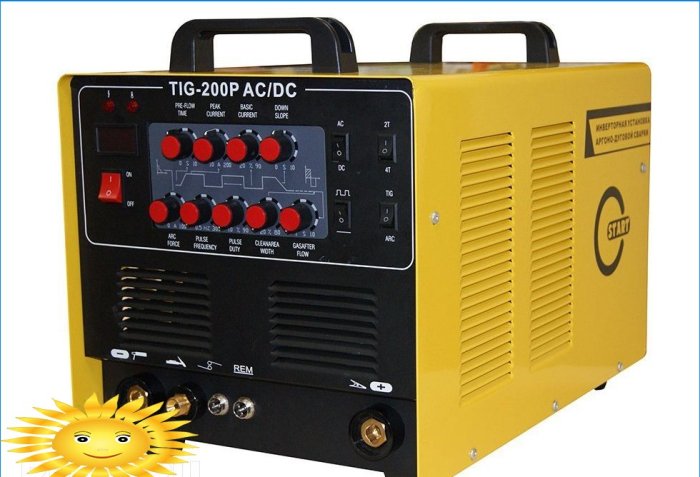

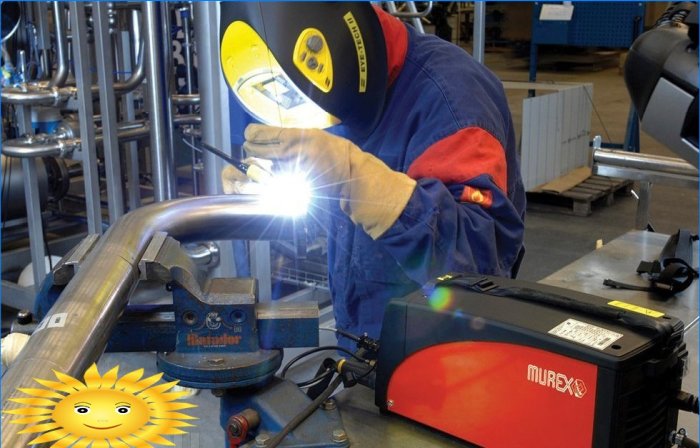

Svařovací stroj na argonový oblouk

Svařovací stroj na argonový oblouk

Bodové svářečky

Používá se pro odporové svařování termomechanické třídy. Díly jsou umístěny mezi elektrodami, smršťují se, zahřívají se a poté se spolehlivě spojí a deformují se dohromady. Díly se ohřívají do plastového stavu pomocí okamžitého pulzu svařovacího proudu. Mezi výhody bodového svařování patří síla švu, snadnost dosažení automatizace a efektivita. Ukázalo se však, že takový svarový svár je netěsný, a proto se široce nepoužívá..

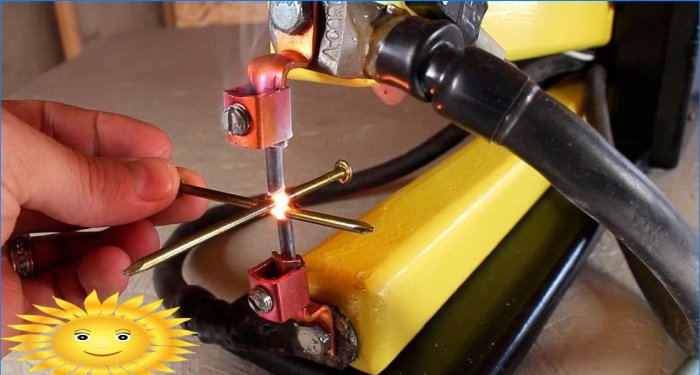

Odporové bodové svařování

Bodové svařování

Plynové svařovací zařízení

V tomto případě se používají hořlavé plyny, jako je acetylen, vodík, zemní plyn. Ve vzduchu tyto plyny dobře hoří. Technologie použití plynového svařovacího stroje samotného je jednoduchá. Mezi výhody také patří absence potřeby zdroje elektrického proudu, to znamená, že můžete pracovat téměř kdekoli. Švy jsou navíc odolné a vysoce kvalitní. Svařování plynem se provádí pouze ručně, pracovní rychlost je nízká a produktivita. Je také důležité přesně regulovat výkon hořáku, věnovat dostatek času přípravě součástí..

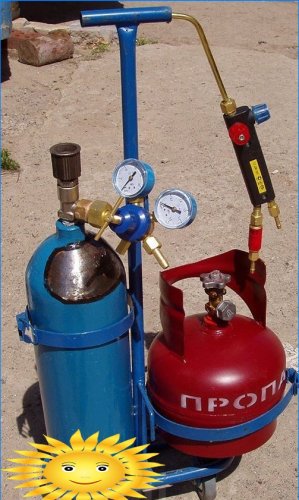

Plynové svařování

Plazmové svařovací zařízení na kovy

V tomto případě se tavení kovu provádí pomocí plazmového proudu, tj. Plynu s nabitými částicemi, které vedou elektrický proud. Teplota oblouku v takových případech může dosáhnout desítek tisíc stupňů. Plazmové svařování je jednou z nejmodernějších metod, provoz takového zařízení je bezpečný a ekonomický. Používají se lahve s acetylenem, kyslíkem a propanem. Zařízení je mobilní, svařovací šev je minimální, protože kov se prakticky nedeformuje. Výroba zařízení je však nákladná a stále se používá hlavně profesionály..

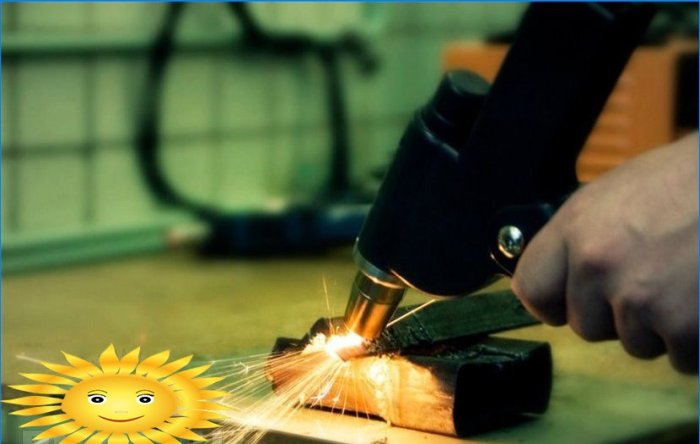

Plazmové svařovací zařízení

Plazmové svařování
