Posuvné brány pro kutily: design, výkresy, schémata

Obsah článku



Posuvná vrata, nebo, jak se také říká, posuvná vrata, jsou velmi pohodlná, šetří místo a když je připojena automatizace, stanou se také pohodlnými – nemusíte je nechávat, abyste je otevřeli. Pojďme se podívat na design posuvné brány, kterou můžete udělat sami.

Posuvné brány pro kutily: design, výkresy, schémata

Zvažujeme výhody různých návrhů posuvných bran, kritéria pro výběr kování a pohon. Ukážeme fáze výroby a instalace. Příklady jsou doplněny srovnávacími tabulkami, výkresy a diagramy.

Výhody posuvných bran

Hlavní přednosti posuvných bran jsou:

  • uložení oblasti webu;
  • strukturální tuhost, vysoká odolnost proti zatížení větrem;
  • síla a dlouhodobý provoz;
  • možnost zakrýt široký otvor;
  • snadnost ovládání a pohodlí (u automatických modelů);
  • moderní, stavový vzhled.

Nevýhody zahrnují relativně vysoké náklady na komponenty a závislost na elektřině k pohonu pohonu.

Druhy struktur

Konstrukčně jsou posuvná vrata rozdělena na konzolu (křídlo dveří se pohybuje podél horního vedení) a jednokolejka (křídlo klouže podél kolejnice umístěné nad úrovní terénu).

Jednokolejná vrata se doporučují v následujících případech:

  • mírné klima bez výrazných zimních srážek;
  • potřebu projít nadměrně velkými vozidly nebo zvláštním zařízením, se kterým může konzola zasahovat.

Posuvné brány pro kutily: design, výkresy, schémata

Při průchodu těmito branami musíte překonat překážku, když přejíždíte po kolejnici umístěné těsně nad značkou „0“.

Konzolové brány jsou lépe chráněny před srážkami a pro oblasti se zasněženou zimou je výhodnější jejich konstrukce.

Křídlo brány lze pohybovat ručně nebo automaticky. Otázka volby z těchto možností spočívá v ceně a požadavcích na pohodlí majitele vozidla. Další pohodlí poskytuje vybavení integrovaných dveří vybavených vlastním zamykacím zařízením. Také brány se liší způsobem, jakým jsou pokryty:

  • vlnitá lepenka (jednostranné a oboustranné opláštění);
  • válcované výrobky – plechy nebo tyče;
  • kovaný kov;
  • řezivo.

Posuvné brány pro kutily: design, výkresy, schémata

Před výběrem opláštění je třeba mít na paměti, že materiály mají různé hmotnosti. Čím větší je váha pláště, tím je kovová konstrukce rámu křídla náročnější, čím vyšší je hnací výkon, tím dražší je hardware a motor. Nejlehčí je opláštění vlnitou lepenkou, zejména jednostranné. Hmotnost ocelového plechu závisí na jeho tloušťce, ale nedoporučuje se používat příliš tenké válcované výrobky. Obložení dřeva může být vzhledem k tloušťce materiálu poměrně masivní. Konstrukce ze svařované lišty nebo kované prolamované konstrukce nemusí být příliš těžké, ale v tomto případě zůstává místo v dohledu kolemjdoucích, což se každému nelíbí. Kovaný hadřík s podložkou je nejtěžší. Pohyb takové hmoty může vyžadovat průmyslové vybavení a pohon.

Výběr kování

Úplnost sady zakoupeného příslušenství

Kování se volí podle hmotnosti dveří a šířky průchodu. Je žádoucí, aby sada kování sestávala z následujících prvků:

  • nosný paprsek (vodicí profil);
  • válečkové vozíky (válečková podpora);
  • koncový válec;
  • horní opěrné válečky;
  • horní a dolní chytače;
  • zástrčky.

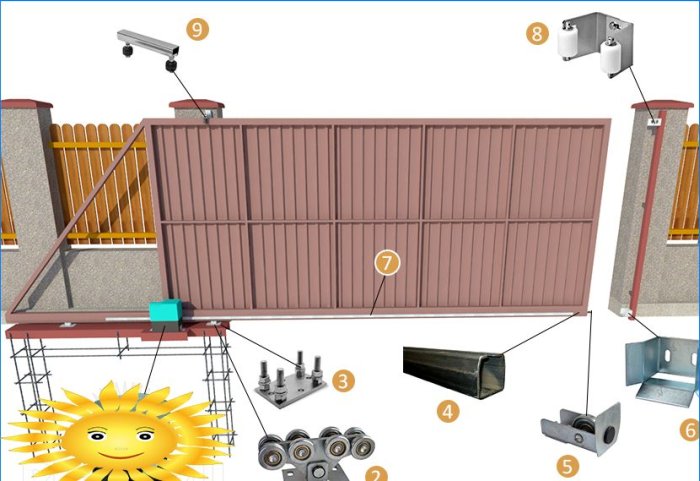

Posuvné brány pro kutily: design, výkresy, schémata Součásti posuvných bran: 1 – elektrický pohon; 2 – válečková ložiska; 3 – nastavitelné stojany; 4 – průvodce; 5 – koncový válec; 6 – spodní lapač; 7 – ozubený stojan; 8 – horní válečkový lapač; 9 – opěrné válečky

Délka podpěrného nosníku by měla být 1,35–1,5 šířky průchodu (spodní hodnota je přijatelná pro nejlehčí bránu). V tomto prvku je důležitá přesná geometrie profilu a absence zakřivení po celé délce, aby se zabránilo uvíznutí válců. Brány se pohybují po kolečkových vozech. Válečky mohou být vyrobeny z plastu nebo oceli. V této jednotce musíte věnovat pozornost použitým ložiskům – spolehlivost konstrukce závisí na nich.

Koncový válec je určen k částečnému vyložení válečkových ložisek. Horní válečky podepírají křídlo dveří. Jejich rám musí být vyroben z oceli o tloušťce nejméně 3 mm. Odborníci doporučují zvolit gumové válečky, protože jsou šetrnější k barvě rámu. U plastových válečků se doporučuje nainstalovat pod ně hliníkovou desku. Dolní a horní západky upevňují křídlo brány v zavřené poloze. Sada bez horního chytače pro vysoké brány není příliš vhodná. Zátky chrání kolejnici před vlhkostí a nečistotami.

Porovnání kování posuvných vrat od různých výrobců

Trh nabízí kování různých cenových kategorií tuzemských i zahraničních výrobců. Abychom získali vaše ložiska, vezmeme v úvahu některé možnosti a pro správné srovnání byly provedeny kování s přibližně stejnou hmotou brány – od 400 do 500 kg.

Srovnávací tabulka nabídek kování od různých výrobců

Výrobce Země Hmotnost brány Náklady na únor 2016. Údaje o úplnosti
Rolling Center Itálie 500 kg 13 500 rub. Přepravní vozík – 2 ks., Nosník – 6 m, koncový válec – 1 ks., Lapač koncových válečků – 1 ks, opěrné válečky – 1 sada.
Alutech Bělorusko 500 kg 10 800 rub. Držák válečků – 2 ks, vodicí kolejnice – 6 m, zástrčka pro vodicí kolejnici, koncový válec, spodní lapač, horní držák se 2 gumovými válečky.
Welserův profil Rakousko 500 kg 12.000 rublů. Válečkové vozíky – 2 ks., Vodítko – 6 m, horní a spodní zachytávač, opěrný válec, koncový válec, vodicí zátky – 2 ks..
Doorhan Rusko 400 kg 12 700 rub. Sada obsahuje: konzolové potrubí – 6 m, zátka na potrubí – 1 ks., Vozík s válečky – 2 ks., Zachytávač koncových válečků – 1 ks, koncový válec – 1 ks, vodicí držák s válečky – 1 ks..
Deva Ukrajina 400 kg 7 500 rub. Kování je vyrobeno v Číně, profil vodítka je vyroben v Rusku. Rýhovací válec bez kovové zátky, silný pryskyřičný válec.
Roltek Rusko 500 kg 12 700 rub. Vodicí kolejnice 6 m – 1 ks., Držák válečků – 2 ks., Horní držák s válečky – 1 ks., Vyjímatelný koncový váleček – 1 ks, Lapač koncových válečků – 1 ks, Horní zachytávač válců – 1 ks, Zástrčka – 1 PC.
Svit-Vorit Ukrajina 400 kg 8 500 rub. Průvodce – 6 m, válečkový vozík do 400 kg – 2 ks., Horní opěrné válečky, vroubkovací válec s polymerním kolem, spodní a horní zachytávač, gumové zátky, uvnitř kola není ložisko.
Přišel Itálie 500 kg RUB 13 700 Vozík S s 8 válečky – 2 ks., Koncový válec, Koncový zachytávač váleček, krytka kolejnice – 2 ks, vodicí držák FRS 2 se 2 válečky, šrouby M10x25 – 15 ks. Vodicí kolejnice S, není galvanicky pokovena.
Fratelli comunello Itálie 500 kg 15 000 rublů. Doporučená šířka otvoru by neměla přesáhnout 4,5 metru, výška by neměla přesáhnout 2,5 metru. Rozměry paprsku (š-h-d): 65x65x6000 mm, tloušťka stěny: 3,5 mm.
Combi Arialdo Itálie 450 kg 16 800 rub. Vodicí lišta 6 m – 1 ks., Držák válečků 2 ks., Horní držák s válečky 1 ks., Vyjímatelný koncový válec 1 ks..

Výběr pohonu

Pokud se rozhodnete nainstalovat automatickou bránu, můžete si koupit hotovou soupravu sestávající z motoru a dálkového ovladače, nebo si ji můžete vyrobit sami. Pro provoz pohonu je zapotřebí ještě jeden prvek – ozubený hřeben, který zpravidla není součástí sady příslušenství.

Automatizace brány

Protože existuje velké množství nabídek od různých výrobců s různými vlastnostmi, shromáždili jsme ty nejoblíbenější v srovnávací tabulce pro hmotnosti dveří 400-500 kg. Při porovnávání věnujte pozornost výkonu pohonu a intenzitě používání – to jsou nejdůležitější kritéria.

Srovnávací tabulka pro pohony od různých výrobců

Výrobce Země Hmotnost brány Náklady na únor 2016. Údaje o úplnosti
Doorhan Rusko 800 kg * 17 475 rbl. Posuvná-800 KIT. Pohonná souprava v olejové lázni, 230 V, intenzita 50%. Rychlost otevírání 12 m / min. Sada: pohon s vestavěnou řídicí jednotkou, ozubený stojan 4 m, signální lampa s vestavěnou anténou, bezpečnostní fotobuňky, klíčový spínač, dálkové ovládání.
Přišel Itálie 500 kg 28 125 rbl. Přišel BX-78 KIT. Hlavní vlastnosti: 230 V, samosvorné, pro brány s řízením pohybu a detekcí překážek (enkodér), intenzita 30%. Sada: elektrický pohon, vestavěná řídicí jednotka, ozubený stojan 4 m s montážní sadou, rádiový přijímač AF43s, signální lampa Kiaro 230N, bezpečnostní fotobuňky, 2 ovládací panely.
Faac Itálie 500 kg 13 125 rbl. 230 V, intenzita 30%. Rychlost otevírání 12 m / min. Sada: akční člen 740 E, řídicí jednotka 740 D, 230 V, Z16, V 12 m / min, magnetické koncové spínače, mazivo, s montážní deskou.
Pěkný Itálie 500 kg 15 825 rub. Ro 500 KCE. Intenzita 9 cyklů / hod., Rychlost 0,18 m / s, nastavitelná rychlost, intenzita, pauza, zrychlení a zpomalení v koncových bodech, detekce překážek, funkce branky. Sada: elektrický pohon, vestavěná řídicí jednotka, rádiový přijímač, 2 dálkové ovladače.
Sommer Německo 400 kg 16 400 rub. Gator SG1. Pro brány 6 m. Maximální rychlost pohonu 200 mm / s, maximální tažná síla 800 N, max. spotřeba energie 51 W, napájecí napětí motoru 24 V. Obsahuje ozubenou tyč s plastovým povlakem 5 m. Vestavěný přijímač a 1 4-tlačítkové dálkové ovládání. Funkce detekce překážek. Rozšířený rozsah provozních teplot. Odemčení pomocí klíče.
BFT Itálie 500 11 840 rub. BFT DEIMOS BT. Napájení motoru 24 V, výkon 50 W, rychlost 13 m / min, intenzita použití – intenzivní, točivý moment 10 Nm. Sada: Deimos BT drive + vestavěná řídicí jednotka A600 + vestavěný 2-kanálový rádiový přijímač Clonix-2 pro 63 uživatelů. Samosvorný elektrický pohon. Elektronický nastavitelný omezovač točivého momentu. Vestavěný 2-kanálový rozhlasový přijímač. 2. rozhlasový kanál – pouze brankový režim. Instalace vyžaduje ozubený stojan.
Somfy International Francie 500 kg 18 800 rub. Somfy ELIXO 500 230 V RTS. Sada: pohon Elixo 500 230 V RTS – 1 ks. Keygo RTS 4-kanálové dálkové ovládání – 2 ks. Externí RTS anténa s kabelem 8 m – 1 ks. Druh napájení – 230 V DC aktuální. Spotřeba energie – 290 W, kondenzátor – 1 mF, převodový poměr – 1/30, rychlost jízdy – 8,5 m / min, detekce překážek – mechanická, maximální počet cyklů za den – 100, řídicí jednotka – vestavěná s mikrospínači, maximum počet rádiových vysílačů – 36.
FAAC Itálie 500 kg 10 320 rub. Pohon FAAC 740 s integrovanou řídicí deskou a montážní deskou (obj. Č. 109780) – 1 sada. Napájecí napětí 230 V, 50 (60) Hz, příkon 350 W, spotřeba proudu 1,5 A, tažná a tlačná síla 45 daN, otáčky motoru 1400 ot / min, tepelná ochrana motoru 140 ° C, převodový poměr 1: 25, rychlost dveří 12 m / min (řetězové kolo Z16).

* U bran o hmotnosti 300 kg je cena o něco nižší

Do-it-yourself gate drive

V případě potřeby lze pohon vyrobit sami. Hovořili jsme o tom podrobně v článku. „Pohon posuvných bran“ udělej si sám „ .

Sledujte také dvě videa s různými řešeními.

Video č. 1: Operátor posuvných bran na základě šroubováku

Systém je ovládán pomocí 6 relé: přepínání od 12 do 220 V, zajištění napájení šroubováku – 220 V a autoalarmu – 12 V.

Video č. 2: Pohon založený na zakoupených a použitých prvcích

Pro bezpečný provoz automatizace je vhodné nainstalovat signální lampu a fotobuňky.

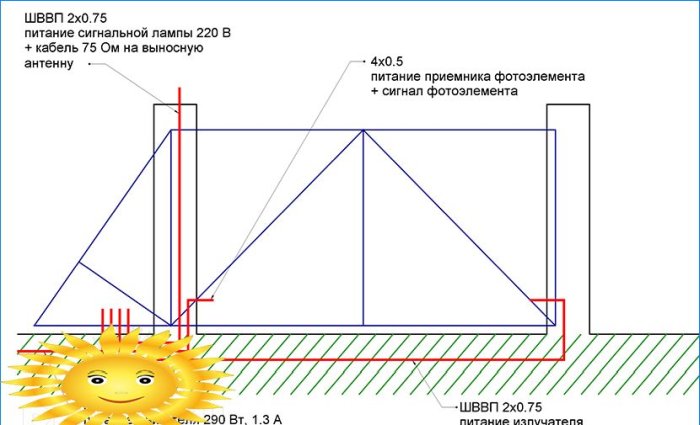

Posuvné brány pro kutily: design, výkresy, schémata Typické schéma zapojení pro automatizaci brány

V článcích jsme hovořili podrobně o automatizaci posuvných bran:

  • „Automatizace posuvných bran. Sestavení elektrického obvodu “
  • „Automatizace pro netkané brány.“ Dálkové ovládání“

Postup výroby a instalace křídla křídla

Před zahájením práce se rozhodněte o velikosti brány – šířce a výšce. V našem příkladu je uvažována varianta se šířkou průchodu 4 m, vodicí délkou 6 ma výškou brány 2 m..

Materiály a nářadí

Výpočet materiálů byl proveden pro strukturu znázorněnou na výkresu, s jednostranným opláštěním s vlnitou lepenkou, pro klima s zamrznutím půdy do hloubky 1,5 m.

Posuvné brány pro kutily: design, výkresy, schémata Kreslení brány

Stůl. Spotřeba materiálu pro instalaci posuvných bran

Materiál Spotřeba
Betonování nosného rámu do hloubky 1,5 m cement 150 kg
písek 450 kg
suť 450 kg
vyztužení, průměr 10-14 mm ~ 20 m
Hypotéka kanál č. 16 – č. 20 2 m
Krycí proužek čtvercová trubka 60x60x2 mm 2,5 m
Křídlo brány (4×2 m) krytina 10 m2
pravoúhlá trubka 60x40x2 mm 26 m
pravoúhlá trubka 40x20x2 mm 20 m
malovat 1 může
primer 1 může
solventní 1 může
elektrody 1 balíček
samořezné šrouby do kovu 150-200 ks.

Potřebné nástroje:

  • lopata;
  • Bulharský;
  • svářečka;
  • šroubovák;
  • úroveň;
  • ruleta;
  • štětcem nebo stříkací pistolí.

Výroba křídla

Rámový rám – svařovaná konstrukce. Před zahájením práce musíte uspořádat místo – uspořádat cihly pro budoucí strukturu pomocí úrovně budovy. Vytvořte polotovary rámu. Vyčistěte potrubí od nečistot a rzi.

Budete potřebovat trubkové segmenty dlouhé 60×40 mm: 6 m – 1 ks, 4,4 m – 1 ks, 2 m – 2 ks, 2,56 m – 1 ks..

A úseky potrubí 40×20 mm dlouhé: 4,32 m – 3 ks, 1,92 m – 2 ks, 1,88 m – 4 ks..

Přivařte trubku o délce 60 x 40 mm k vodítku (musíte si ji koupit), na obou stranách uzavřenou zátkou a po 750 mm ji po obou stranách uchopte. Kolmo k základně, svařte (také bodově) 2 m dlouhé trubky 60×40 mm (řezání okrajů pod 45 °) a spojte jejich vrcholy s 4,4 m dlouhou trubkou.

Posuvné brány pro kutily: design, výkresy, schémata

Od volného konce základny k nejbližšímu rohu přivařte trubku 60×40 mm o délce 2,56 m. Plochu plátna vyplňte konstrukcí trubek 40×20 mm podle schématu. V tomto případě musí být úzká trubka svařena v jedné rovině se širokým – s jednostranným pouzdrem a uprostřed – s oboustranným.

Posuvné brány pro kutily: design, výkresy, schémata

Svařovací švy očistěte bruskou a ošetřete antikorozním prostředkem. Malování výsledného snímku.

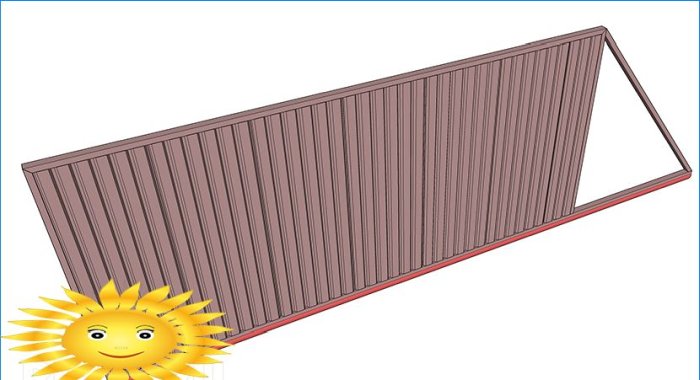

Otevřete vlnitou desku a rámem zašroubujte samořeznými šrouby.

Posuvné brány pro kutily: design, výkresy, schémata

Betonářské práce

Připravte si rám napájení. Chcete-li to provést, z výztuže a kanálu musíte svařovat strukturu 2,2 m dlouhou a 1,5 m vysokou podle předloženého schématu.

Posuvné brány pro kutily: design, výkresy, schémata Schéma rámce pro betonování energetického rámce

Připravte jámu ve tvaru písmene U pro rám, jak je znázorněno na obrázku, připravte maltu na základě výpočtu materiálu (po částech), nainstalujte rám a betonujte strukturu. Doba vytvrzování ne méně než týden.

Posuvné brány pro kutily: design, výkresy, schémata Schéma instalace výkonového rámu

Na opačnou stranu příjezdové cesty vedle sloupku oplocení nainstalujte sloupek pro připevnění horních válečků a zachycovačů (pásů). Může být betonován, nebo může být přivařen k zapuštěným konstrukcím z rohu, namontovaným v plotu.

Posuvné brány pro kutily: design, výkresy, schémata

Instalace konstrukce

Při nákupu příslušenství obdržíte pokyny k instalaci, ale někdy jej prodejce prostě nemá. Zvažte obecný případ.

1. Přivařte nastavitelný stojan k rámu zátěže (na začátku a na konci, ponechte požadovanou vzdálenost) a namontujte stojany válečků na šrouby stojanu.

2. Přivařte desku pohonu k rámu napájení.

3. Umístěte bránu na válečkové podpěry tak, že válečky posunete do drážky vodicí kolejnice. Pomocí vodováhy vyrovnejte vodorovnou polohu na nastavitelném stojanu. Pokud stojan není k dispozici, jsou válečky po kontrole vodorovné polohy přivařeny k zapuštěnému (kanálu).

Posuvné brány pro kutily: design, výkresy, schémata

4. Přivařte rám horních válců k hypotékám na sloupku ze strany nosného rámu. Zkontrolujte, zda je křídlo dveří dokonale vodorovné.

Posuvné brány pro kutily: design, výkresy, schémata

5. Nejprve přivařte dno a poté horní zachytávač k proužku. Spodní lapač by měl být několik milimetrů nad koncovým válečkem vodítka. Horní chytač je svařen těsně pod vrcholem brány.

Posuvné brány pro kutily: design, výkresy, schémata

6. Zašroubujte koncový válec do vodicí kolejnice.

7. Nainstalujte a připojte pohon a případně dálkové ovládání.

Posuvné brány pro kutily: design, výkresy, schémata

Vaše brána je připravena k použití.
